Деталь за 8 рублей, которая спасает инвертор за пять тысяч: зачем СЭС предохранители
В смете солнечной станции предохранители — самая незаметная строчка: вставка стоит как обед. Но именно она делает работу, с которой не справится ни автомат, ни УЗИП: разрывает короткое замыкание на постоянном токе и глушит обратный ток стрингов до того, как задымится кабель. Разбираем без магии: как устроена плавкая вставка gPV, от чего она реально защищает, от чего — нет, и почему «у меня же есть автоматы» — опасное заблуждение.
Почему постоянный ток — особый случай
Вся защита в доме — автоматы, УЗО — придумана для переменного тока. У переменного тока есть подарок для защиты: сто раз в секунду он проходит через ноль. Любая электрическая дуга в момент перехода через ноль стремится погаснуть сама — контактам автомата остаётся не дать ей загореться снова.
В солнечном массиве течёт постоянный ток, и нуля у него нет. Дуга, возникшая при размыкании цепи под нагрузкой или при коротком замыкании, горит непрерывно — при напряжении стринга 400–800 В она способна плавить медь и сталь, как сварочная. Именно поэтому вся DC-часть станции комплектуется защитой, спроектированной специально под постоянный ток, а обычные «квартирные» модульные автоматы в стринге — прямой путь к пожару.
Как работает плавкая вставка gPV
Внутри керамической трубки — калиброванная серебряная или медная лента с зауженными участками и кварцевый песок. Пока ток в норме, вставка просто проводит. При коротком замыкании зауженные участки мгновенно испаряются, возникает дуга — и здесь начинается главное: дуга горит внутри песка, который плавится, отбирает у неё энергию и гасит её за миллисекунды, разорвав цепь до того, как ток успеет разогреть кабель.
Класс gPV (IEC 60269-6) — это вставки, спроектированные именно под фотоэлектрику: они рассчитаны на постоянное напряжение до 1000–1500 В и на специфику панелей, у которых ток КЗ лишь на 10–15% выше рабочего. Обычный сетевой предохранитель в таких условиях может просто не сработать.
Главный сценарий: обратный ток стрингов
Вот ситуация, ради которой предохранитель в каждом стринге обязателен — и о которой почти не пишут в рекламе.
Представьте станцию из 10 параллельных стрингов. В одном стринге — замыкание: пробитая изоляция, повреждённый байпасный диод, передавленный кабель. Что делают остальные девять? Они продолжают вырабатывать ток — но теперь он течёт не в инвертор, а в повреждённый стринг, в обратном направлении: девять стрингов по 13 А дают в точке повреждения больше 100 А.
Сама панель при этом рассчитана на обратный ток 15–25 А — параметр Max Series Fuse Rating в паспорте любого модуля. Всё, что выше, — это перегрев соединительной коробки панели, оплавленный кабель и, в худшем случае, огонь на кровле. Инвертор об этом даже не узнает: с его стороны ток в норме.
Кто от чего защищает: честная таблица
| Угроза | Предохранитель gPV | Автомат DC | УЗИП | Что ещё |
|---|---|---|---|---|
| КЗ в стринге / обратный ток | ✔ главная задача | ± до своего предела | ✘ | — |
| Перегрузка по току | ± медленно | ✔ | ✘ | — |
| Грозовое перенапряжение | ✘ | ✘ | ✔ главная задача | заземление, молниезащита |
| Отключение для обслуживания | ✘ (не коммутатор) | ✔ | ✘ | разъединитель |
| Плохой контакт, послед. дуга | ✘ ток в норме | ✘ | ✘ | монтаж, протяжка, AFCI |
| Утечка на землю | ✘ | ✘ | ✘ | контроль изоляции инвертора |
| Ошибка полярности при монтаже | ✘ | ✘ | ✘ | только квалификация монтажника |
Смысл таблицы простой: это не конкурирующие устройства, а эшелоны обороны. Предохранитель закрывает то, что не может автомат; УЗИП — то, чего не видят оба; а от плохого монтажа не спасает ничего, кроме хорошего монтажа. Подробнее про грозовой эшелон — в разборе про УЗИП и молнии.
«У меня же автомат» — почему этого мало
Автомат постоянного тока в стринге нужен — мы сами ставим FEEO FPV-63 на каждом объекте. Но у него другая работа: коммутация. Им отключают стринг для мойки, обслуживания, замены панели — и он защищает от умеренных перегрузок.
А теперь физика отказа. Отключающая способность модульного DC-автомата ограничена: при жёстком КЗ с большим током дуга между его контактами может не погаснуть — автомат выгорает изнутри, оставаясь «включённым». У плавкой вставки этот сценарий исключён конструктивно: чем больше ток, тем быстрее она испаряется и тем интенсивнее песок гасит дугу. Предохранитель — единственный элемент DC-цепи, который срабатывает надёжнее при более тяжёлой аварии.
Держатель важен не меньше вставки

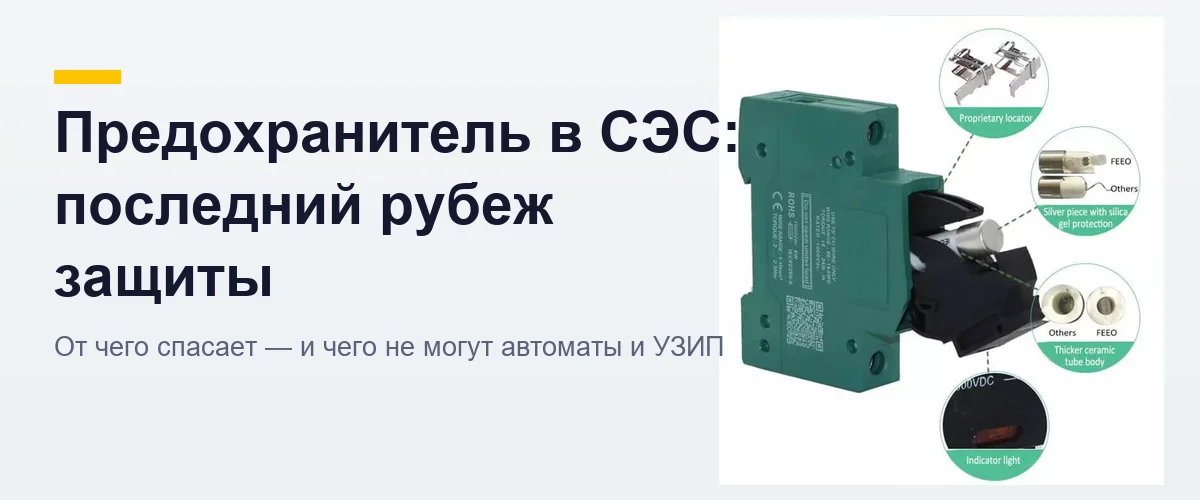

Предохранитель стоит в держателе, и дешёвый держатель обесценивает хорошую вставку: слабый контакт греется, пластик «плывёт», а при 1000 В постоянного тока любой люфт — потенциальная дуга. На фото в начале статьи — держатель FEEO FDS-32B, который мы ставим на объектах, и его отличия от noname-аналогов видны буквально в разрезе:
SmartEnergy — официальный дистрибьютор FEEO в ЕАЭС, поэтому вся защита на наших объектах — из одной системы: вставки FDS-32, держатели FDS-32B, автоматы FPV, УЗИП FSP.
Как это выглядит на реальных объектах
- СЭС 121,7 кВт на мебельном производстве — 16 параллельных стрингов, обратный ток при аварии превысил бы 200 А: на каждом стринге по два предохранителя FDS-32 (плюс и минус), итого 32 вставки.
- КПП карьера на трассе М3 — маленькая станция, но держатели с предохранителями стоят и здесь: объект без присмотра, и «тихая» защита, не требующая обслуживания, важнее всего.
- Автономный туркомплекс на Припяти — 240 панелей и два инвертора: стринговая защита плюс батарейные автоматы на шине 48 В.
Чек-лист: как выбрать предохранитель для стринга
- Класс gPV по IEC 60269-6 — не «керамический автомобильный», не сетевой gG.
- Напряжение ≥ напряжения холостого хода стринга в мороз: для частных станций — 1000 В DC, для промышленных высоковольтных — 1500 В DC.
- Номинал ≈ 1,4–1,56 × Isc панели, но не выше Max Series Fuse Rating из паспорта модуля. Для типовой панели с Isc 13–14 А это вставка 20 А.
- Оба полюса — и плюс, и минус каждого стринга.
- Держатель с индикатором и честной маркировкой 1000 В DC — на подделках напряжение написано «для красоты».
- Предохранители не нужны при 1–2 параллельных стрингах — не позволяйте продать вам лишнее.
Частые вопросы
Зачем предохранитель, если стоит автомат?
У автомата — коммутация и перегрузки, у предохранителя — короткие замыкания и обратный ток. При жёстком КЗ на постоянном токе автомат может не погасить дугу и выгореть; вставка gPV гасит её в кварцевом песке за миллисекунды. Это эшелоны одной обороны, а не взаимозамена.
Что такое обратный ток и когда он возникает?
При замыкании в одном из параллельных стрингов остальные гонят свой ток в точку повреждения. Панель держит обратный ток 15–25 А (Max Series Fuse Rating); три и больше параллельных стрингов уже способны его превысить — предохранитель в каждом стринге разрывает цепь до перегрева.
От чего предохранитель не защитит?
От перенапряжений (это работа УЗИП), от плохого контакта и последовательной дуги (ток в норме — вставка молчит), от утечки на землю, деградации панелей и ошибок монтажа. Поэтому щит защиты — всегда комплекс, а не одна деталь.
Какой номинал ставить?
1,4–1,56 × Isc панели, не выше Max Series Fuse Rating, напряжение — не ниже холостого хода стринга в мороз (обычно 1000 В DC). Для панели с Isc 13,5 А — вставка 20 А, как на наших объектах.
Предохранители нужны на любой станции?
Нет. При одном-двух параллельных стрингах обратный ток физически не превышает предел панели — вставки там не обязательны. С трёх параллельных стрингов — обязательны на оба полюса каждого стринга.
