Гроза и солнечная станция: как молния убивает инверторы и почему УЗИП — не опция

Июль в Беларуси — это не только пик солнечной генерации, но и пик гроз: в среднем по стране 25–30 грозовых дней в году, и большинство приходится на май–август. Каждый сезон после сильных гроз в сервисы приезжают инверторы с одинаковым диагнозом: выбитый MPPT-вход, мёртвая плата управления, сгоревший порт связи. Самое обидное — в 95% случаев молния даже не попадала в дом. Разбираем физику процесса, правила защиты и главный миф — «я просто выключу инвертор на грозу».

Как молния на самом деле портит станцию

Прямое попадание молнии в жилой дом — событие исключительно редкое, и защита от него — задача внешней молниезащиты (молниеприёмник, токоотводы, контур заземления), а не солнечной станции. Реальный убийца электроники другой — наведённый (индуцированный) импульс.

Работает это так. Разряд молнии — это ток в десятки килоампер, изменяющийся за микросекунды. Вокруг канала разряда возникает мощное электромагнитное поле, которое наводит напряжение в любом проводящем контуре поблизости — по закону электромагнитной индукции, тому самому, на котором работает трансформатор. Молния может ударить в дерево за триста метров, в опору ЛЭП за километр — а в проводке вашего дома и в кабелях СЭС в этот момент возникнет всплеск в единицы киловольт.

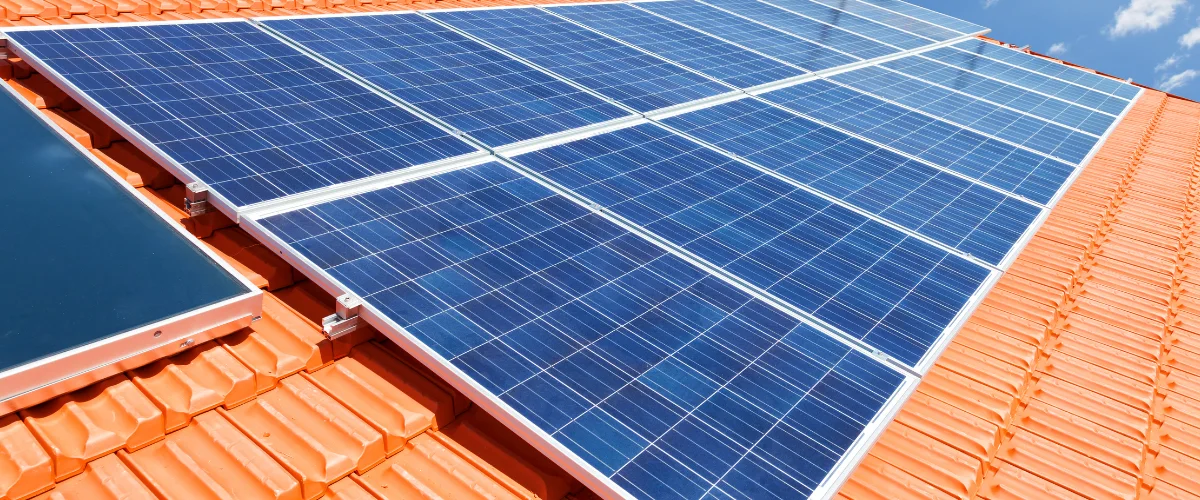

Солнечная станция усугубляет ситуацию по одной простой причине: PV-массив с кабельными трассами — это большой контур на самой высокой точке здания. Десятки квадратных метров панелей, плюс-минус кабели, идущие через крышу к инвертору, — отличная «антенна» для грозового импульса. Чем больше площадь контура между плюсовым и минусовым проводником, тем выше наведённое напряжение.

Дальше импульс приходит по DC-кабелям на вход инвертора. Силовая электроника рассчитана на 1000–1100 В постоянного тока; наведённые всплески достигают 4–10 кВ. Итог — пробой MPPT-трекера, выгоревшие цепи измерения, а нередко импульс проходит дальше и добивает роутер, котёл и телевизор через внутреннюю сеть дома. Второй путь атаки — со стороны сети: удар в ЛЭП за сотни метров приводит импульс через ввод.

УЗИП: как работает и почему это дёшево

УЗИП (устройство защиты от импульсных перенапряжений, англ. SPD) — модуль на варисторах, включённый между рабочими проводниками и землёй. В обычном режиме он «невидим»: сопротивление варистора огромно, ток через него не течёт. Когда напряжение подскакивает выше порога, варистор за наносекунды открывается и сбрасывает энергию импульса в контур заземления — электроника видит не 6 кВ, а безопасные сотни вольт.

Ключевые факты, которые стоит знать владельцу:

• УЗИП — расходник. Мощное срабатывание расходует ресурс варистора. В окошке индикатора зелёный флажок меняется на красный — значит, картридж пора заменить. После каждой сильной грозы полезно взглянуть на щит;
• Типы по назначению: тип 1 (испытан импульсом 10/350 мкс) — для зданий с внешней молниезащитой, принимает часть тока прямого удара; тип 2 (8/20 мкс) — рабочая лошадка против наведённых импульсов, стандарт для частных домов без молниеприёмника; комбинированные Т1+Т2 закрывают оба сценария;
• DC и AC — разные устройства. УЗИП постоянного тока рассчитан на 1000–1100 В DC и специфику гашения дуги постоянного тока — обычный «сетевой» УЗИП на DC-сторону ставить нельзя;
• Без заземления УЗИП бесполезен. Ему физически некуда сбрасывать энергию. Качественный контур заземления и PE-проводник достаточного сечения — фундамент всей защиты (мы разбирали тему земли в статье про нейтраль и Signal Island Mode).

Где ставить: схема защиты станции

Обратите внимание на последний пункт: грамотная прокладка кабеля — бесплатная часть молниезащиты. Если плюс и минус стринга идут рядом (а не расходятся петлёй по крыше), площадь контура минимальна — и наведённое напряжение падает в разы. Это одна из причин, почему монтаж «своими руками по видео с ютуба» после первой грозы обходится дороже профессионального.

Что делать при грозе (и после неё)

Если станция собрана правильно — ничего. В этом и смысл: защита работает сама, пока вы спите или в отпуске. Полезные привычки сводятся к трём пунктам:

• После сильной грозы — взгляд на DC- и AC-щиты: все ли окошки УЗИП зелёные, не выбило ли автоматы;
• Раз в сезон — проверка лога инвертора в мониторинге: события «Grid overvoltage» / «PV overvoltage» на фоне грозовых дат — повод показать систему инженеру;
• Раз в несколько лет — контроль контура заземления (сопротивление растёт со временем, особенно на песчаных грунтах).

Молния и деньги: гарантия, страховка, экономика

Момент, о котором продавцы «эконом-комплектов» молчат: повреждение перенапряжением — негарантийный случай. Производитель определяет его безошибочно — по характерным следам пробоя на платах — и вежливо отказывает. Ремонт MPPT-входа или замена инвертора 5–12 тыс. BYN ложится на владельца.

Арифметика защиты при этом выглядит так: комплект DC+AC УЗИП с монтажом — порядка 300–600 BYN на типовой дом, то есть 3–5% стоимости защищаемого оборудования. Одна предотвращённая гроза окупает его двадцатикратно. Дополнительный уровень — включить СЭС в полис страхования дома: большинство страховщиков РБ принимают станцию как конструктивный элемент или оборудование, и грозовой ущерб становится страховым случаем.

Чек-лист владельца: проверьте свою станцию

• На DC-стороне у инвертора стоят УЗИП постоянного тока (не «сетевые» AC-модули) — по комплекту на каждую группу массивов.
• При трассе от панелей длиннее 10 м есть второй рубеж УЗИП у массива.
• На вводе дома установлен AC-УЗИП тип 2 (тип 1+2 — если есть молниеприёмник).
• Рамы панелей и монтажные конструкции заземлены отдельным PE-проводником.
• Контур заземления реальный (не «воткнутый уголок»), PE-проводники достаточного сечения.
• Плюс и минус стрингов проложены рядом, без петель по крыше.
• Вы знаете, где в щите окошки индикации УЗИП, и заглядываете туда после сильных гроз.

Не можете ответить «да» хотя бы на три пункта — это повод для аудита до конца грозового сезона, а не после него.
