СЭС 78,9 кВт для базы отдыха под Минском: 140 панелей на шести кровлях и фасаде
Бывший детский оздоровительный лагерь «Купалинка» в сосновом лесу Минского района переживает второе рождение — комплекс реконструируется в современную базу отдыха. Вместе с новой жизнью объект получает и новую энергетику: сетевую СЭС почти 79 кВт, распределённую по шести разным поверхностям — от плоских кровель на балласте до вертикального фасада вентиляционной надстройки, полностью обшитой панелями.
Объект и задача
База отдыха — это круглогодичный потребитель с «ресторанным» профилем нагрузки: холодильное и кухонное оборудование столовой работает без выходных, спальные корпуса потребляют свет и вентиляцию, территория освещается, летом добавляются кондиционеры. Пик потребления приходится на тёплый сезон — ровно тогда, когда солнечная генерация в Беларуси максимальна.
При реконструкции у собственника был выбор: оставить кровли пустыми или превратить их в генерирующий актив, который будет снижать счета за электроэнергию все следующие 25–30 лет. Выбор сделан в пользу солнца — тем более что реконструкция позволяла сразу заложить кабельные трассы и модернизировать щитовое хозяйство, доставшееся в наследство от лагеря советских времён.
Особенность проекта: шесть поверхностей вместо одной

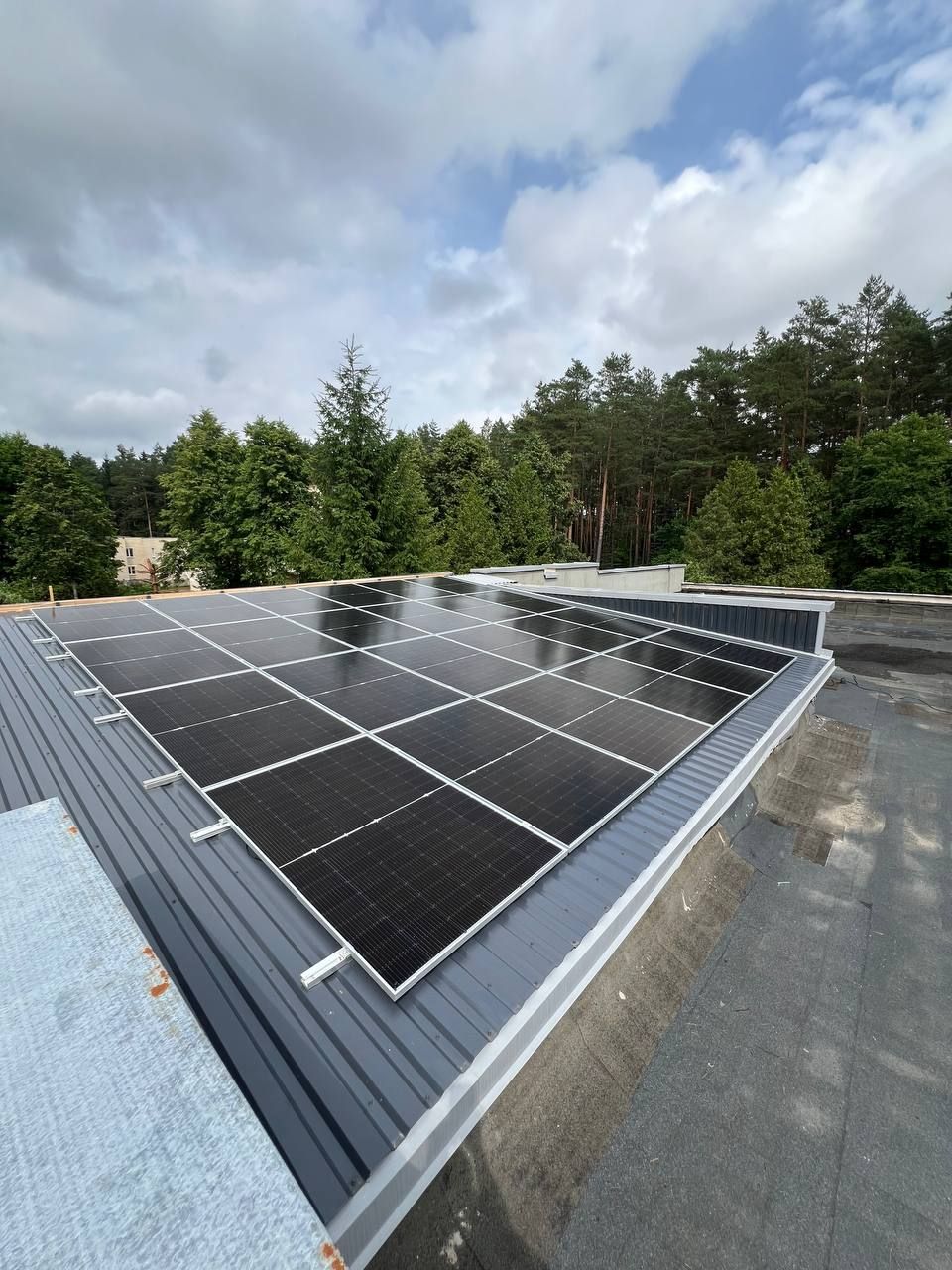

Главная инженерная особенность «Купалинки» — генерация распределена по шести массивам с разными ориентациями и углами. Это не прихоть: ни одна из кровель по отдельности не вместила бы столько мощности, а разнесение по ориентациям растягивает график выработки с раннего утра до вечера.
Вертикальный «солнечный куб»

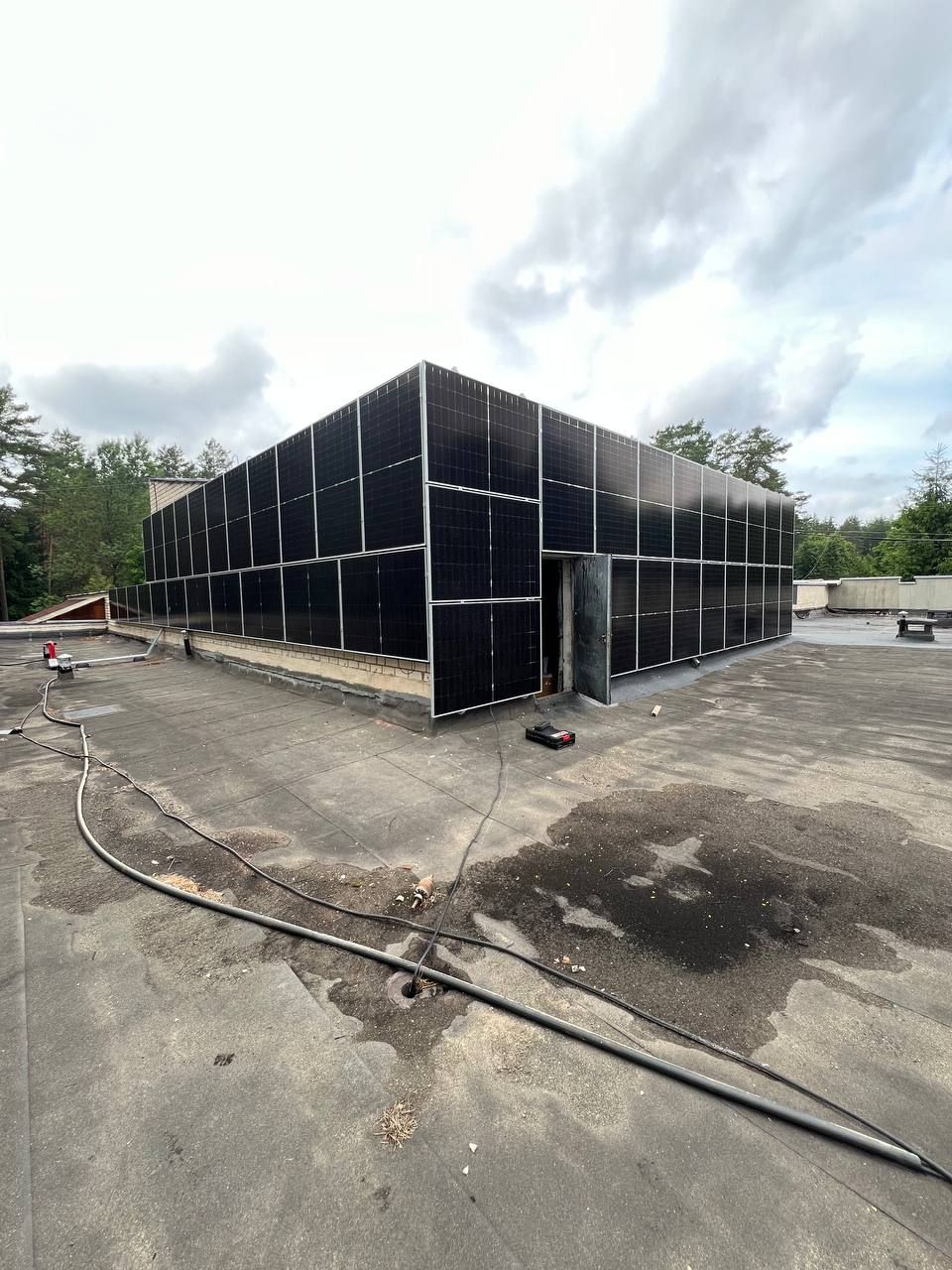

Самый необычный массив — вентиляционная надстройка, стены которой с восточной и южной сторон полностью обшиты 43 двусторонними панелями. Вертикальный монтаж на фасаде даёт три практических плюса: панели не заносит снегом зимой, низкое зимнее солнце попадает на вертикальную плоскость под выгодным углом, а бифациальные модули дополнительно собирают отражённый свет. В итоге фасадный массив сглаживает сезонность: летом его вклад скромнее кровельных, зато в холодный сезон он работает стабильнее.
Балласт вместо пробития кровли

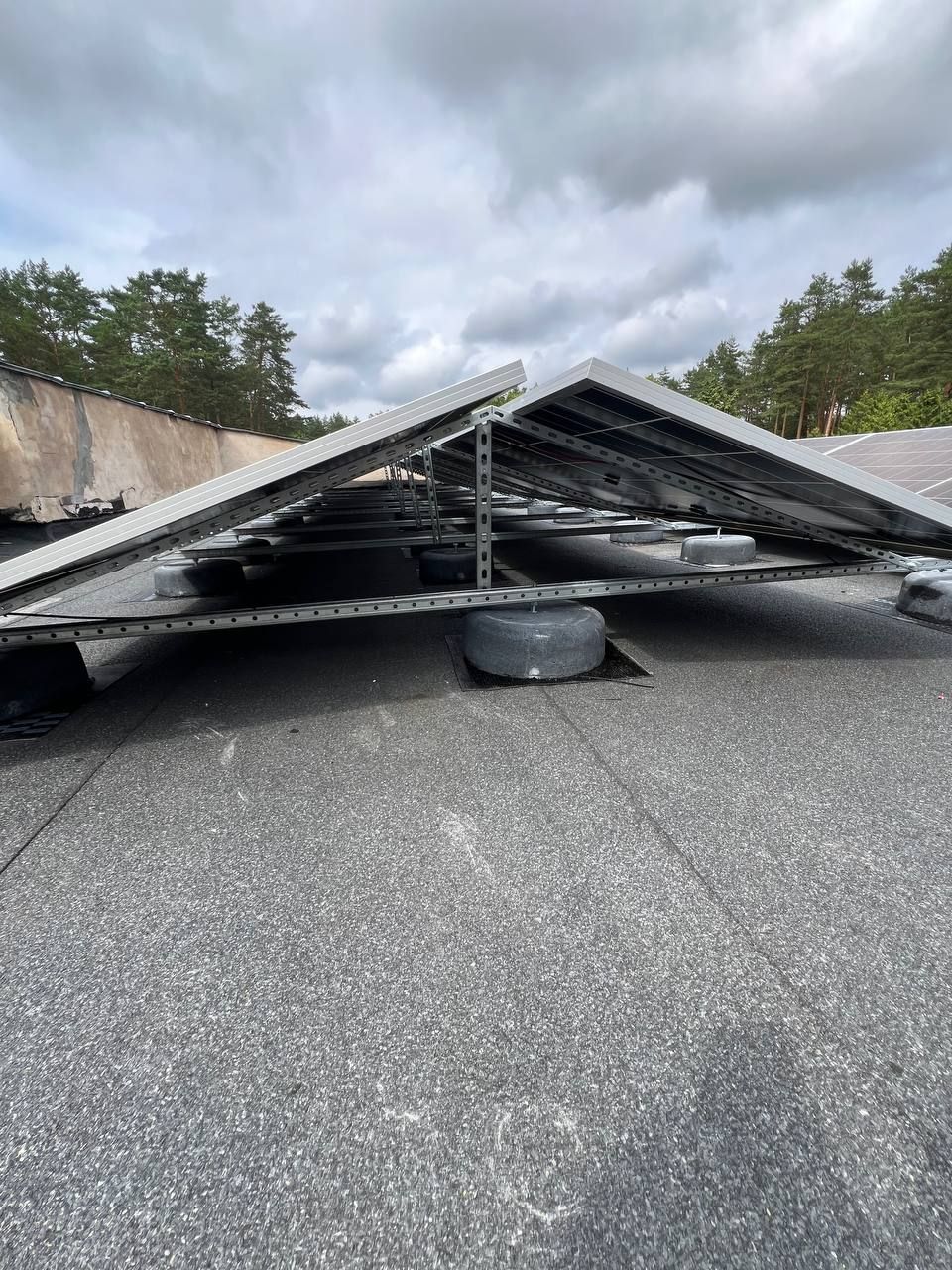

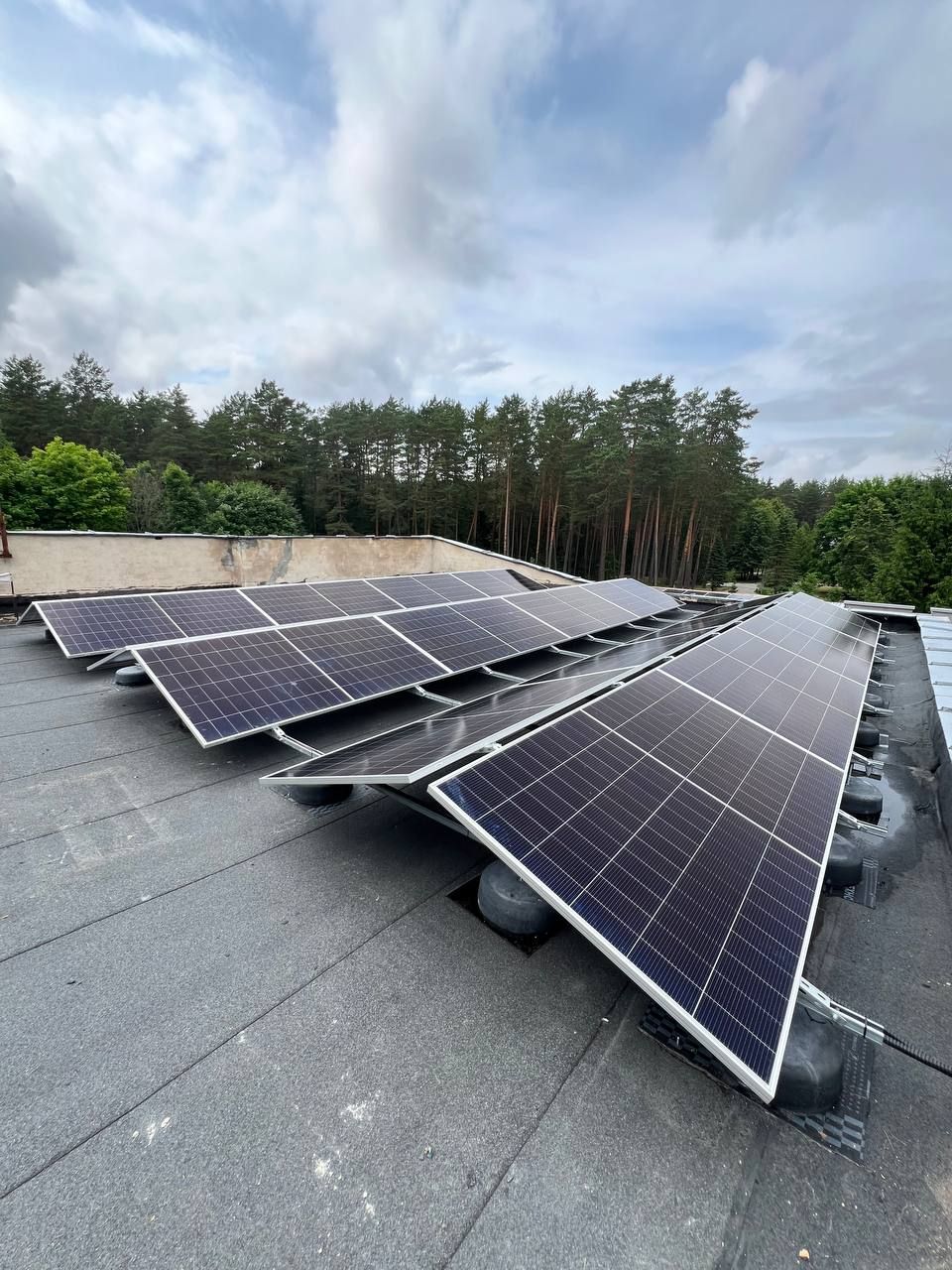

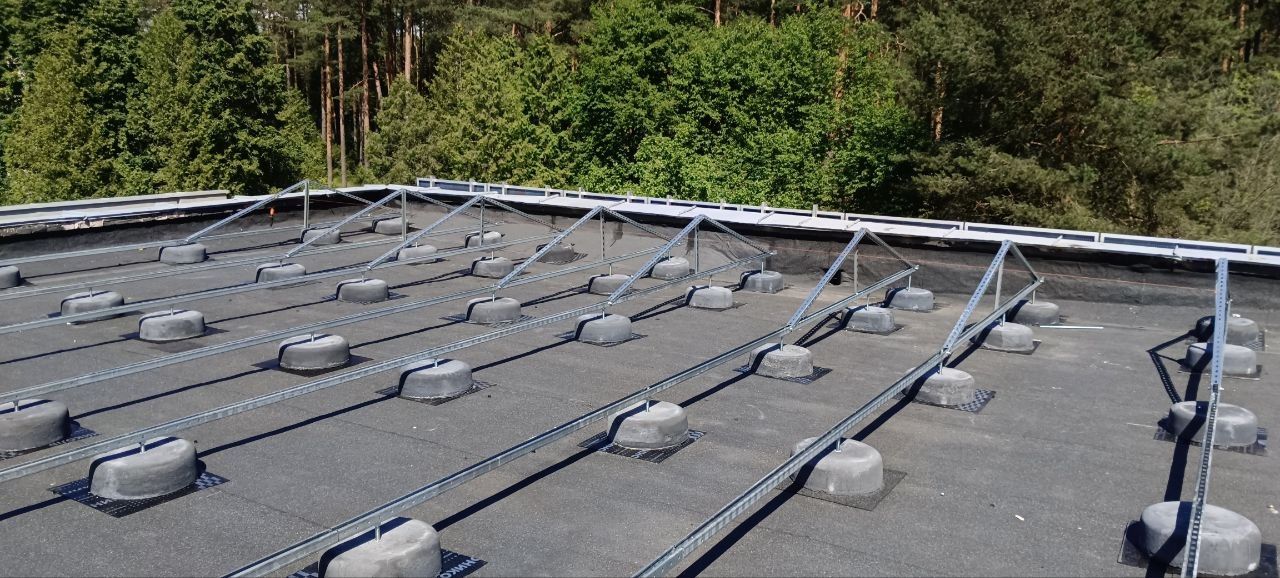

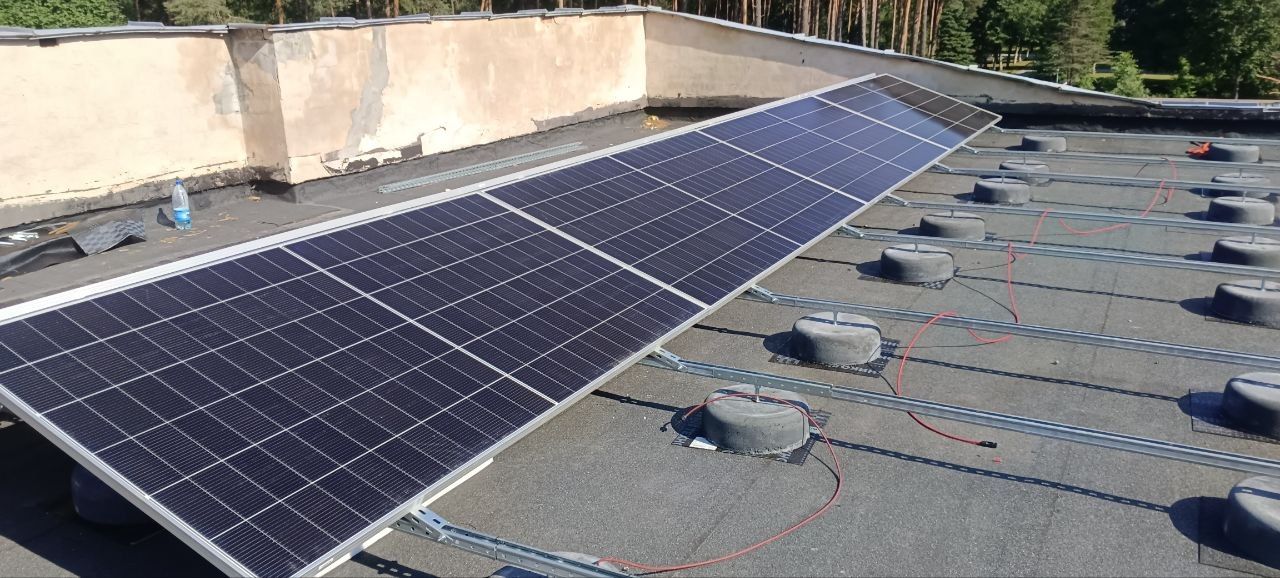

Два массива на плоских кровлях (в сумме почти 30 кВт на панелях 710 Вт) смонтированы на балластной системе: траверсы с регулируемым углом наклона 30–60° опираются на бетонные утяжелители. Гидроизоляция кровли не пробивается ни одним анкером — для здания после реконструкции это принципиально. Ветровые нагрузки держит масса балласта, рассчитанная по площади и парусности массива.
Фотоотчёт
Решение SmartEnergy
Сетевая (on-grid) СЭС без аккумуляторов: вся выработка идёт в собственное потребление базы. Сердце системы — один трёхфазный сетевой инвертор Deye SUN-50K-G03 на 50 кВт, к которому подключены все шесть массивов суммарной мощностью 78,9 кВт.
Почему 79 кВт панелей на 50 кВт инвертора — это правильно
Оверсайзинг 1,58 здесь не ошибка, а расчёт. Массивы смотрят в разные стороны: восток, юг, запад, разные углы от вертикали до 60°. Их пики выработки не совпадают по времени — когда фасад «востока» уже отдал максимум, кровельные массивы только выходят на пик. Суммарная мгновенная мощность практически никогда не достигает номинала всех панелей, зато инвертор дольше работает в зоне высокой загрузки: станция раньше «просыпается» утром, позже «засыпает» вечером и стабильнее ведёт себя в облачность. Для сетевого инвертора это самый дешёвый способ поднять годовую выработку с киловатта оборудования.
Электрическая схема системы
восток / юг / запад
УЗИП FSP-D40 · FDS-32
3 фазы 400 В
освещение территории

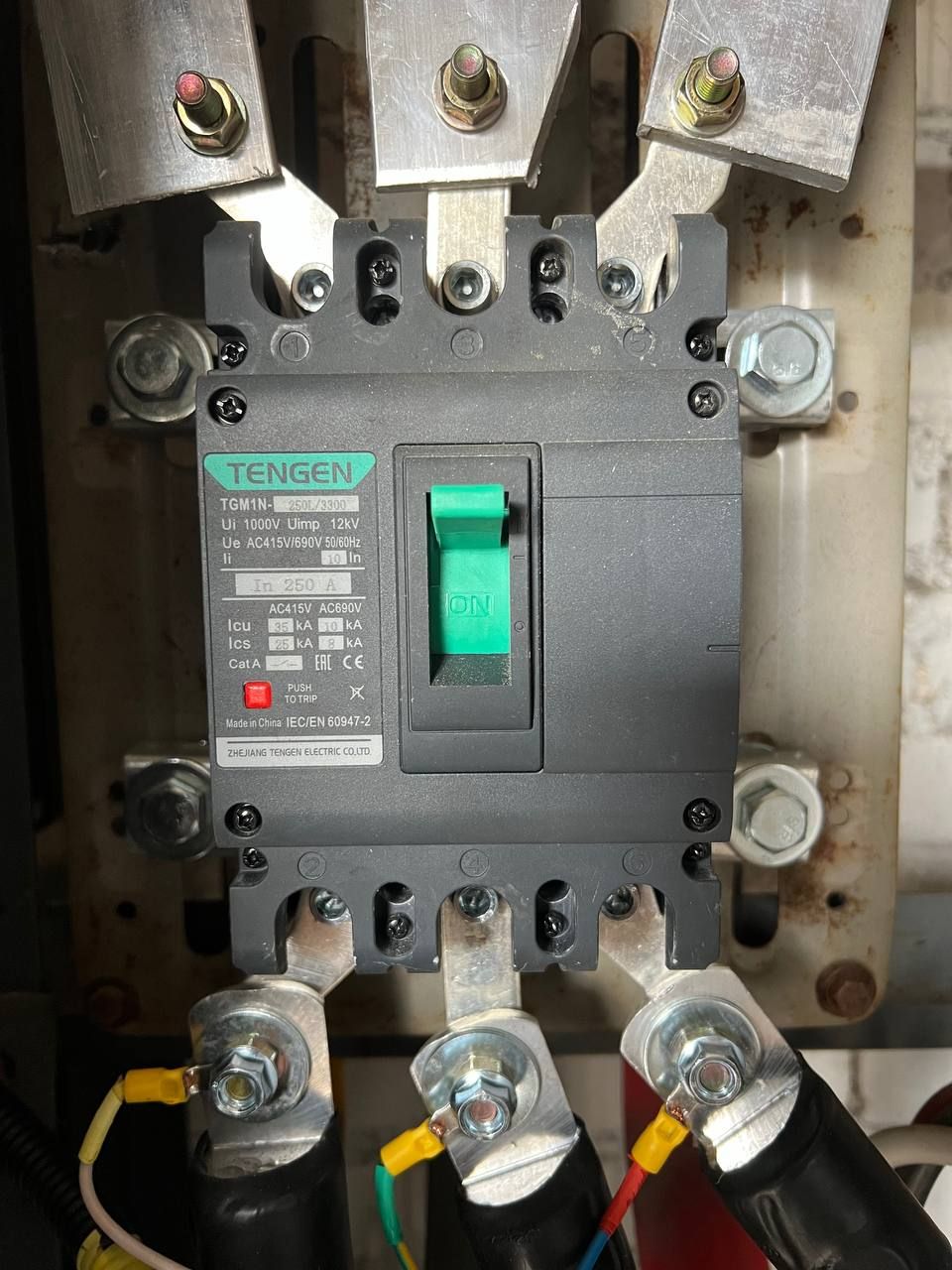

TENGEN 250 А
Модернизация щитового хозяйства

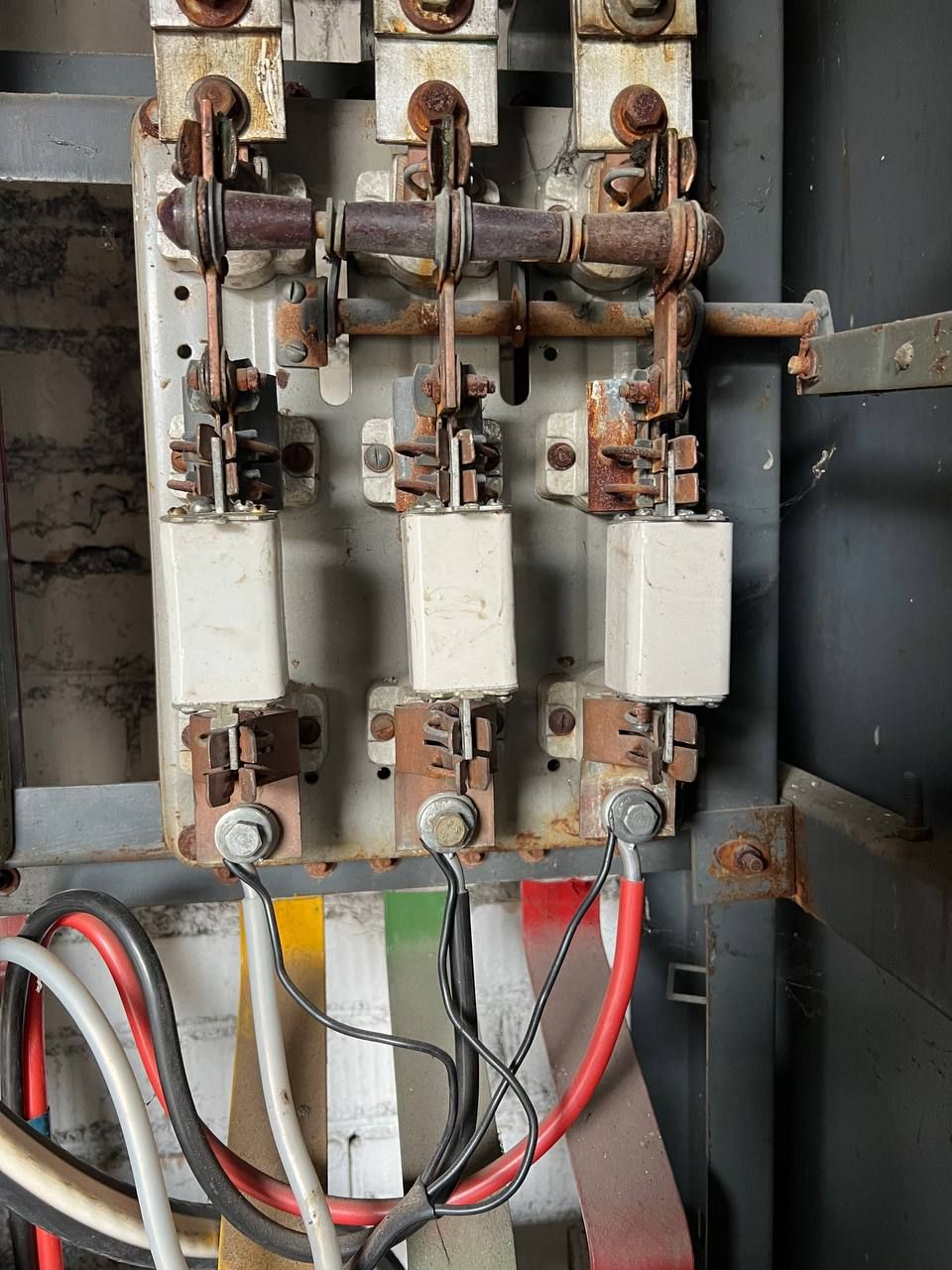

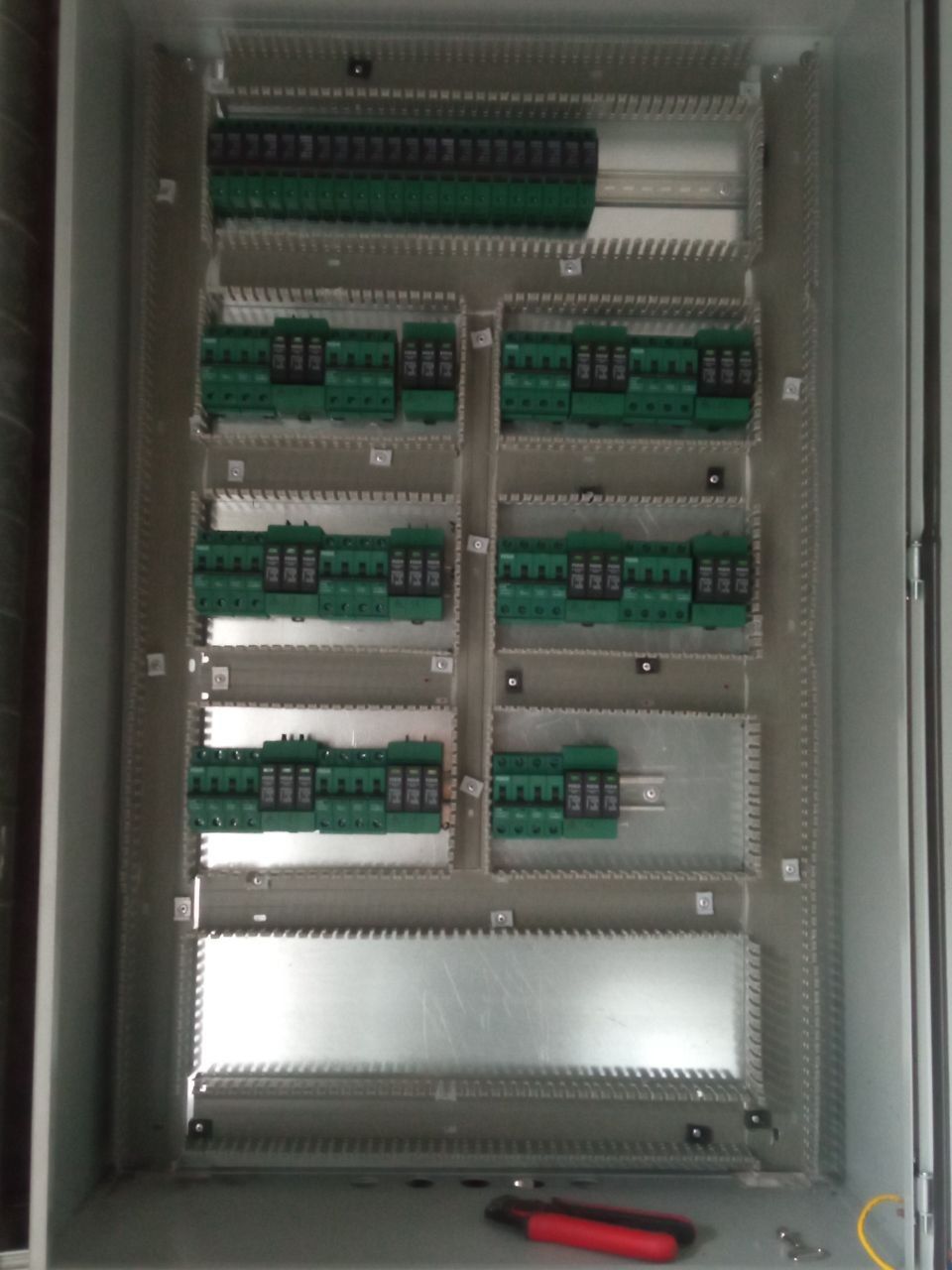

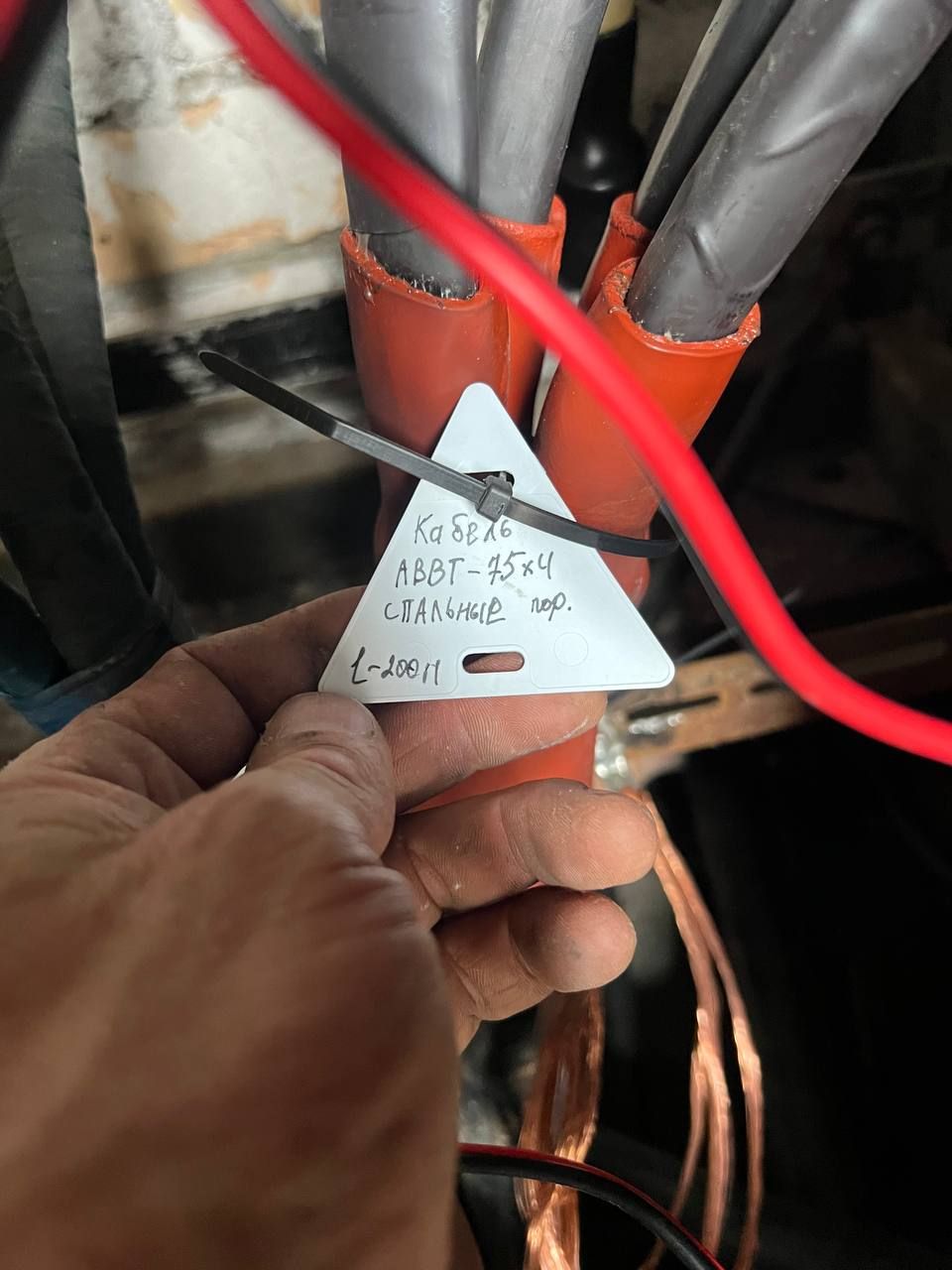

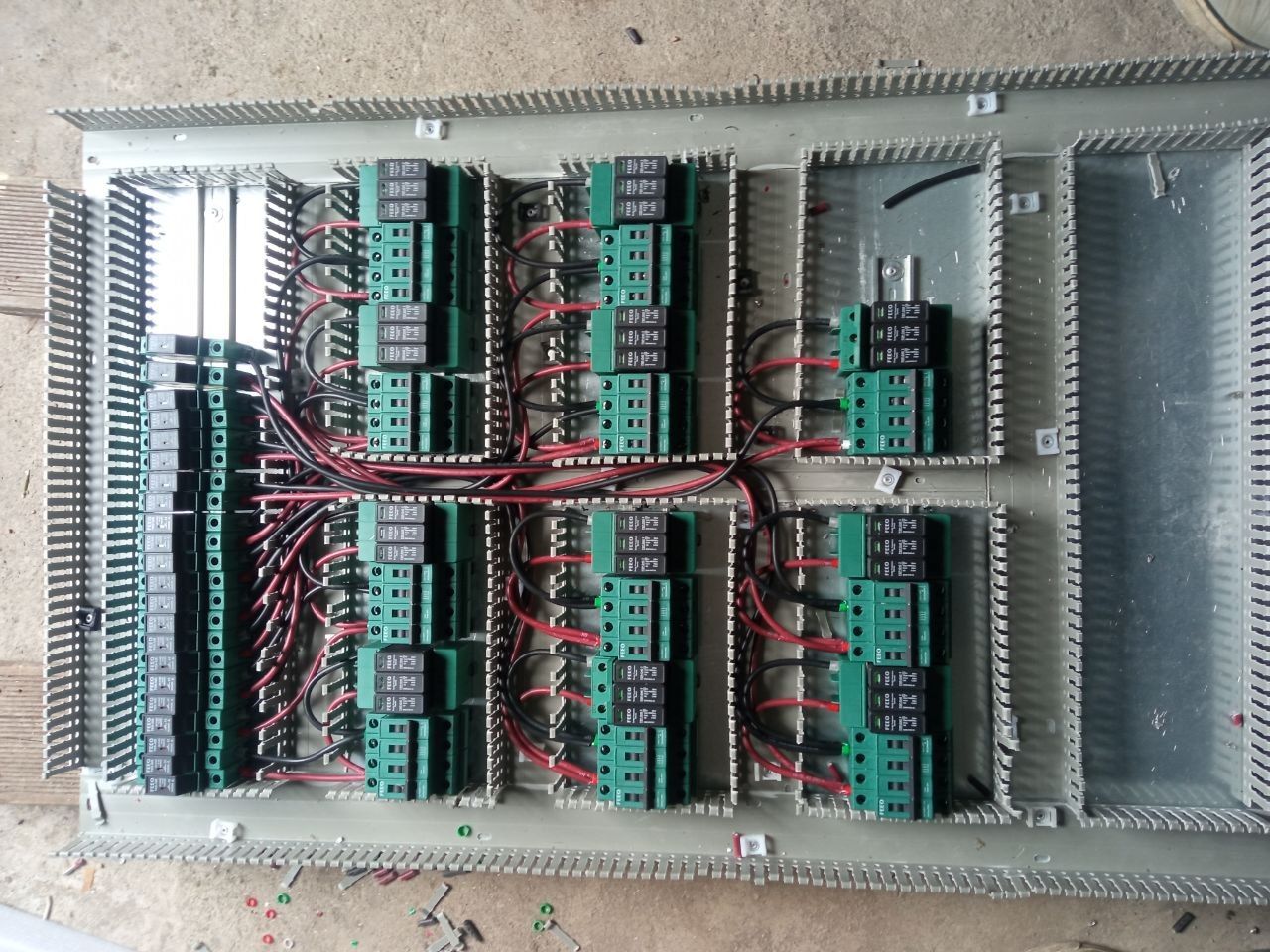

Электрика объекта досталась от лагеря прошлой эпохи — на фото в галерее видно старое РУ с плавкими вставками. В рамках проекта щитовое хозяйство модернизировано: собраны новые DC-щиты, где каждый из шести массивов защищён своей группой — четырёхполюсный автомат постоянного тока FEEO FPV-63 (1000 В DC), УЗИП FSP-D40 типа 2 и предохранители FDS-32 с индикацией. Кабельные линии объекта промаркированы: столовая, спальные корпуса, уличное освещение — при обслуживании не придётся гадать, что куда идёт.
Проектирование: сначала 3D-модель, потом металл

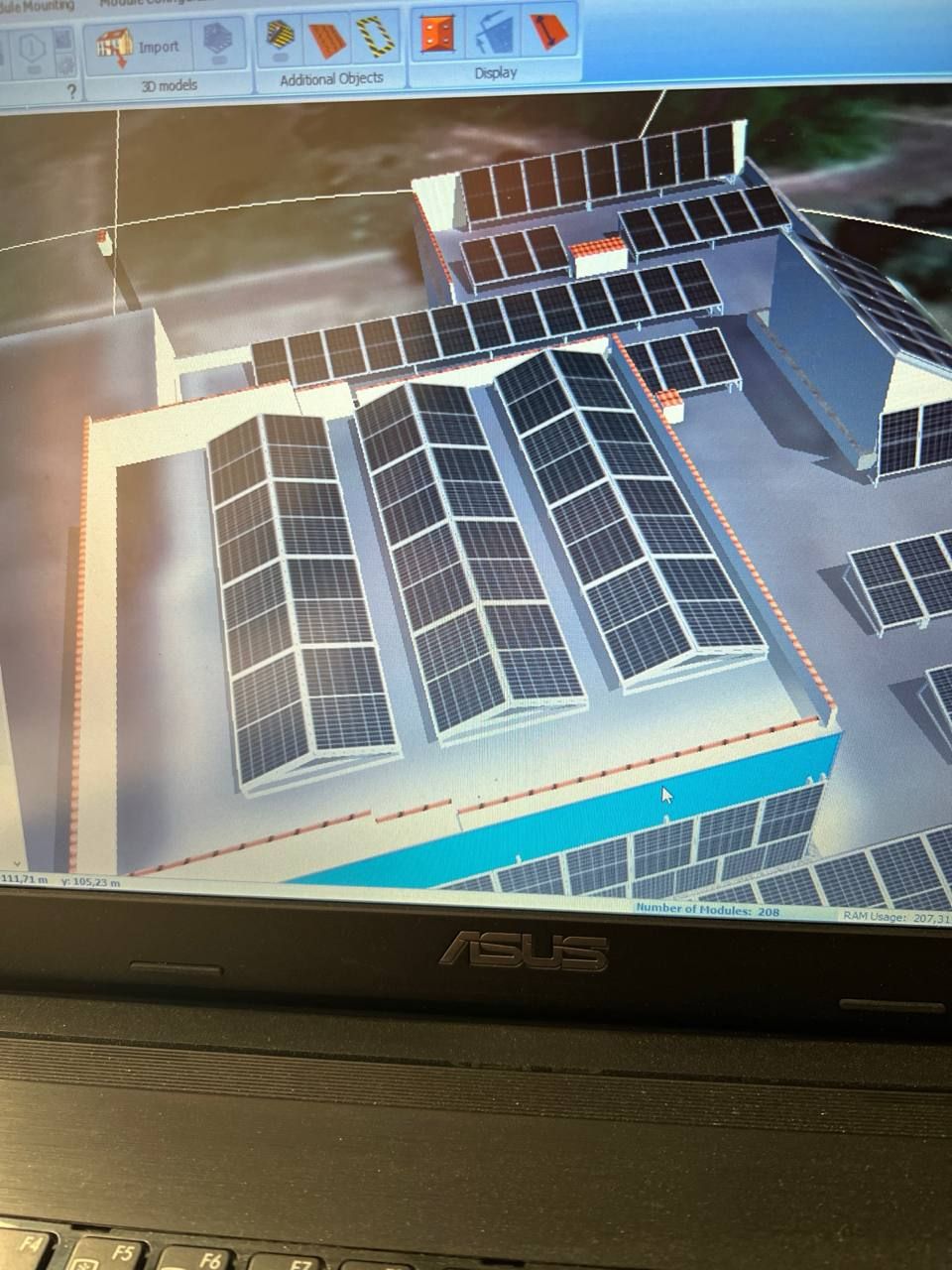

До первого самореза станция была собрана в специализированной программе: 3D-модель комплекса со всеми кровлями, надстройками и — главное для площадки в сосновом лесу — с расчётом теней от деревьев и соседних построек по временам года. Модель заложена с перспективой: на кровлях предусмотрено место под расширение до ~115 кВт (208 модулей), так что вторая очередь при росте потребления не потребует переделки инфраструктуры.
Экономика проекта
| Показатель | Значение |
|---|---|
| Оборудование и материалы (с НДС) | ~81 800 BYN |
| Монтажные работы (с НДС) | 52 000 BYN |
| Итого инвестиции | ~134 000 BYN |
| Расчётная выработка | ~70 000 кВтч/год |
| Экономия при тарифе ~0,40 BYN/кВтч | ~28 000 BYN/год |
| Расчётная окупаемость | ~5 лет |
Выработка рассчитана с учётом реальных ориентаций массивов (включая вертикальный фасад) и затенения. Экономика уточнится после первого года эксплуатации — обновим кейс фактическими данными из мониторинга Deye Cloud.
Статус и что дальше
Станция выходит на запуск летом 2026. После подключения мониторинга Deye Cloud добавим сюда реальные цифры: выработку по месяцам, долю самопотребления и фактическую экономию — как делаем во всех наших кейсах.
Оборудование
Частые вопросы
Почему без аккумуляторов?
У базы отдыха дневной профиль потребления совпадает с генерацией, а тариф юрлица делает прямое самопотребление самым быстрым по окупаемости. Инфраструктура позволяет добавить накопитель позже — например, для резерва на отключения.
Вертикальные панели на фасаде — это не потеря мощности?
С киловатта установленной мощности вертикальный массив за год даёт меньше, чем наклонный южный. Но он выигрывает зимой (снег не задерживается, низкое солнце), задействует поверхность, которая иначе пустовала бы, и сглаживает суточный график вместе с восточной ориентацией.
Выдержит ли плоская кровля балласт?
Да — нагрузка от бетонных утяжелителей распределена по площади и заложена в проект с учётом несущей способности плит. Взамен кровля сохраняет целостность гидроизоляции: ни одного сквозного крепления.
Что будет, когда база вырастет?
Проект изначально просчитан в 3D до ~115 кВт: место под дополнительные массивы, сечения кабелей и компоновка щитов позволяют добавить вторую очередь без переделок.
