Нулевой проводник и Signal Island Mode в трёхфазных Deye: заземление N-PE и реле при переходе в остров

Q: Что за баг последовательности реле при возврате сети у Deye?

Независимое тестирование выявляло некорректную последовательность: при обнаружении сети инвертор размыкал PEN-реле (связь N-PE) заметно раньше, чем замыкал сетевые реле — на этом интервале нейтраль теряла опору на PE, и при несимметричной нагрузке возникал перекос напряжений и DC-смещение, способное навредить чувствительной технике и вызвать ложное срабатывание УЗО. Правильная логика — нуль размыкается последним и замыкается первым. Deye частично исправлял поведение в новых прошивках, поэтому проверяйте FW конкретного экземпляра и по возможности балансируйте однофазные нагрузки в бэкапе.

Июль 2026 Инжиниринг Deye Заземление и защита

Коротко. В EU-версиях трёхфазных Deye нейтраль не коммутируется силовыми реле — они рвут только фазы, а нули GRID- и LOAD-порта связаны внутри инвертора. Снаружи их сажают на общую нулевую шину. Пока нуль сети цел, всё работает штатно; но при обрыве нуля на вводе нейтраль в острове «повисает», и УЗО перестаёт защищать. Чтобы этого не случилось, включают Signal Island Mode — тогда при переходе в офф-грид реле (или внешний контактор) связывает N с PE, восстанавливая опорную точку заземления. Постоянную N-PE перемычку делать нельзя — только коммутируемую.

Что разберём

Архитектура нуля: почему реле рвут только фазы
Куда сажать N GRID и N LOAD и как заводить PE
Проблема плавающего нуля в островном режиме
Signal Island Mode: связь N-PE в офф-гриде
Внутреннее реле vs внешний контактор (ATS-порт)
Как срабатывает переход в остров
Баг последовательности реле при возврате сети
Настройка и чек-лист монтажа

1. Архитектура нуля: реле рвут только фазы

В сетевых руководствах по трёхфазным гибридам Deye (серии SG04LP3, SG05LP3 — низковольтные 48 В; SG01HP3 и другие HP3 — высоковольтные) описана одна и та же топология коммутации портов. Внутри инвертора есть два силовых порта:

GRID — ввод от сети (и точка учёта / экспорта);
LOAD (EPS / Backup) — выход на резервируемые нагрузки, который продолжает питаться в островном режиме.

Ключевой момент: силовые реле переключают только фазные проводники L1/L2/L3. Нулевой проводник (N) через реле не разрывается — нули грид-порта и бэкап-порта соединены внутри аппарата в общий узел. То есть N обоих портов всегда сидит на одном потенциале, независимо от того, в сетевом инвертор режиме или в островном.

Силовые реле коммутируют только фазы L1/L2/L3. Нейтраль GRID- и LOAD-порта не разрывается и соединена внутри инвертора в один узел.

Практический вывод из этого один: относиться к нулю обоих портов нужно как к единой точке, а всю логику «острова» строить вокруг фаз и вокруг того, есть ли у этой нейтрали связь с землёй.

2. Куда сажать N GRID и N LOAD и как заводить PE

Поскольку нули портов эквипотенциальны, монтаж прост:

N GRID и N LOAD — на общую нулевую шину ГРЩ. Либо бэкап-щит получает нейтраль прямо с LOAD-порта — электрически это то же самое.
PE инвертора — отдельным проводником на главную заземляющую шину (ГЗШ). Это защитное заземление корпуса и внутренняя опорная «земля» инвертора для режима острова.
Точка N-PE (основная система уравнивания) остаётся одна — на вводе объекта (в TN-C-S это точка разделения PEN на N и PE). Никаких вторых стационарных перемычек ниже по щиту.

Пока нейтраль сети цела, всё корректно работает и в сетевом, и в островном режиме: бэкап-нагрузки в острове сохраняют связь с точкой заземления PEN на вводе, а значит, УЗО имеют опорную «землю» и срабатывают штатно.

Почему это важно именно в TN-C-S

В типовом белорусском частном доме используется система TN-C-S: от трансформатора идёт совмещённый PEN, на вводе он разделяется на рабочий ноль N и защитный PE, и там же выполняется повторное заземление. Вся защита от поражения током (УЗО + зануление) опирается на то, что нейтраль жёстко привязана к земле в этой точке. Инвертор, вставленный между вводом и нагрузкой, не должен разрушать эту привязку — ни в сети, ни в острове.

3. Проблема плавающего нуля в островном режиме

Теперь ключевой сценарий, ради которого вообще существует Signal Island Mode. Представьте, что связь нейтрали с землёй на вводе потеряна. Причины:

обрыв нулевого (PEN) проводника на воздушной линии или на вводе;
отключён вводной 4-полюсный автомат (рвутся сразу и фазы, и N);
ремонт/переключение на стороне сети.

В сетевом режиме это само по себе аварийная ситуация. Но при переходе инвертора в остров возникает специфический эффект: выход инвертора формируется симметрично относительно собственной средней точки, а связи этой средней точки с землёй больше нет. Нейтраль «всплывает» — её потенциал относительно PE перестаёт быть нулевым.

Без связи N-PE выход инвертора в острове симметричен относительно земли: на нулевом проводнике появляется опасный потенциал относительно PE, а УЗО теряет опорную точку.

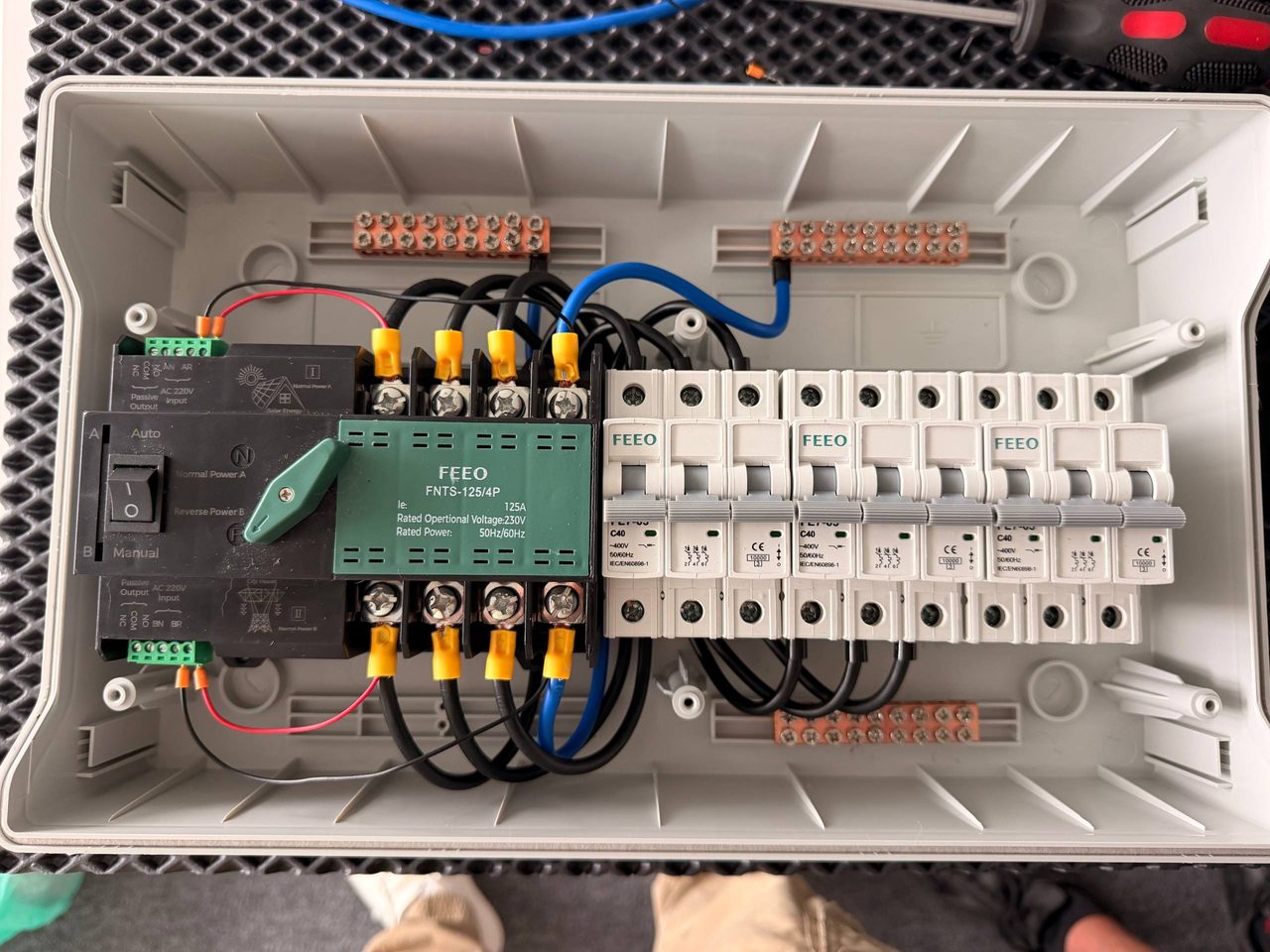

Щит АВР с 4-полюсным переключателем FEEO FNTS-125/4P и автоматами FEEO — 4-й полюс коммутирует нейтраль

Реальный монтаж: щит АВР с 4-полюсным переключателем FEEO FNTS-125/4P и автоматами FEEO. Обратите внимание — 4-й полюс коммутирует нейтраль вместе с фазами: именно в момент такого переключения (или при обрыве N на вводе) и возникает сценарий плавающего нуля, который закрывает Signal Island Mode.

Симптом, который постоянно описывают на профильных форумах (DIY Solar и аналогичные): после перехода на батарею «фаза звонится» относительно земли на обоих проводниках — и на L, и на N. Это и есть плавающая нейтраль. Опасность не теоретическая: при пробое фазы на заземлённый корпус УЗО не отработает, потому что у него нет привязки к земле, а на доступных металлических частях может оказаться потенциал.

4. Signal Island Mode: связь N-PE в офф-гриде

Решение, заложенное производителем, — функция Signal Island Mode (в меню может называться «Signal island mode» / «N-PE relay» в зависимости от прошивки). Логика такая: когда инвертор уходит в островной режим, он замыкает связь нейтрали LOAD-порта с PE (со своей заземляющей клеммой). Тем самым в острове создаётся новая опорная точка N-PE — ровно там, где на вводе она пропала.

Слева — в сети реле N-PE разомкнуто (иначе рабочий ток нуля тёк бы по PE). Справа — при уходе в остров реле замыкается и восстанавливает связь нейтрали с защитным проводником, возвращая работоспособность УЗО.

Категорически нельзя: постоянная N-PE перемычка

Соблазн «просто перемкнуть N и PE в бэкап-щите навсегда» приводит к тяжёлым последствиям в сетевом режиме: часть рабочего тока нейтрали пойдёт по защитному проводнику PE, УЗО начнут ложно срабатывать, появятся паразитные токи по контуру заземления и разность потенциалов между корпусами оборудования. Связь N-PE должна быть только коммутируемой (реле/контактор) и активной исключительно в островном режиме. Именно это и делает Signal Island Mode.

5. Внутреннее реле или внешний контактор

Как физически реализована связь N-PE — зависит от модели и ревизии:

Класс модели	Реализация N-PE в острове	Что делает монтажник
Трёхфазные 5–12 кВт (SG04LP3 / SG05LP3)	Встроенное реле на нулевой линии LOAD-порта	Достаточно включить Signal Island Mode в меню — внешних устройств не требуется
Часть моделей без внутреннего реле (напр. ряд однофазных 16K)	Внутреннего реле нет — бонд выполняет внешний НО-контактор	Установить контактор N-PE, управляемый с ATS-порта (сигнал при активном Signal Island Mode)
Высоковольтные HP3 (SG01HP3 и др.)	Логика та же, что у LP3; смотреть руководство ревизии	Проверить наличие внутреннего реле по мануалу; при отсутствии — внешний контактор

Для моделей с внешним бондом управляющий сигнал берётся с ATS-порта инвертора (в документации на однофазный 16K это, например, пины 19–20, на которых при переходе в остров появляется управляющее напряжение ~230 В). Этим напряжением запитывается катушка нормально-открытого контактора, силовые контакты которого замыкают N и PE в бэкап-щите.

Для моделей без внутреннего реле: ATS-порт выдаёт управляющее напряжение при переходе в остров, оно включает контактор, а его силовые контакты замыкают N-PE в бэкап-щите.

6. Как срабатывает переход в остров

Инвертор непрерывно измеряет напряжение и частоту на грид-порту. При выходе параметров за допустимые пределы или пропадании сети (штатная защита от острова / anti-islanding) происходит следующее:

Размыкаются фазные реле грид-порта — инвертор физически отсоединяется от сети (требование anti-islanding: нельзя «толкать» напряжение в обесточенную сеть).
Инвертор переходит на формирование напряжения от батареи. Для нагрузки на LOAD/EPS-порте перерыв составляет ~4–10 мс — это UPS-уровень, техника не замечает переключения.
Замыкается реле N-PE (если включён Signal Island Mode) — восстанавливается опорная точка заземления нейтрали.
Нагрузки на грид-порту обесточиваются — резервируется только то, что сидит на LOAD/EPS-порте. Это надо учитывать при разбивке щита на критическую и некритическую нагрузку.

Отсюда — правило разбивки щита

Всё, что должно работать при отключении сети (котёл автоматики, холодильник, освещение, насос, сеть/связь), заводится на LOAD/EPS-порт. Мощные некритичные потребители (варочная панель, проточный водонагреватель, зарядка EV на полной мощности) — на грид-порт, чтобы не разряжать батарею и не превышать мощность EPS. Подробнее — в нашем разборе EPS-режима Deye.

7. Баг последовательности реле при возврате сети

Есть известный нюанс, о котором стоит знать инсталлятору. Независимое тестирование (публиковалось, в частности, в сообществе Akkudoktor) выявляло у ряда прошивок Deye некорректную последовательность коммутации при возврате сети: инвертор размыкал реле N-PE (PEN-реле) заметно раньше, чем замыкал сетевые фазные реле — по измерениям, разрыв опоры нейтрали длился более ~390 мс.

На этом интервале нейтраль снова оставалась без привязки к PE, и при несимметричной нагрузке в бэкапе возникали:

перекос фазных напряжений на нагрузке;
кратковременное DC-смещение (в тестах — порядка десятков вольт), потенциально вредное для чувствительной электроники;
риск ложного срабатывания УЗО.

Правильная логика коммутации нейтрали — «размыкается последней, замыкается первой»: связь N-PE должна пропадать только после того, как восстановлена сетевая нейтраль, и появляться раньше сетевых реле при уходе в остров.

Что с этим делать на практике
Обновляйте прошивку. Deye частично исправлял поведение в новых FW — проверьте версию конкретного экземпляра и обновите через Deye Cloud / SOLARMAN.
Балансируйте однофазные нагрузки в бэкапе по фазам — чем симметричнее нагрузка, тем меньше перекос в момент переключения.
Чувствительную технику (сервер, медицинское, лабораторное оборудование) в критичных случаях защищайте дополнительным онлайн-ИБП двойного преобразования.
Проверяйте поведение конкретной связки «модель + прошивка» на пусконаладке, а не полагайтесь на предположения.

8. Настройка и чек-лист монтажа

Включение Signal Island Mode

Найти опцию в меню

Menu → Advanced / System Setup → Signal Island Mode → ON
Название и путь зависят от прошивки; на части версий пункт обозначен как «N-PE relay» или «Neutral Bonding». Доступ — под паролем инсталлятора.

Для моделей без внутреннего реле — подключить контактор

Смонтировать НО-контактор N-PE в бэкап-щите, катушку запитать с ATS-порта инвертора (см. распиновку в руководстве модели). Проверить, что контактор замыкается только в острове.

Проверить на пусконаладке

Имитировать пропадание сети (отключить вводной автомат). Замерить напряжение N относительно PE на нагрузке в острове: должно быть близко к 0 В. Проверить срабатывание тестовой кнопки УЗО в островном режиме.

Чек-лист по нулю и заземлению

N GRID и N LOAD заведены на общую нулевую шину (или бэкап берёт N с LOAD-порта).
PE инвертора отдельным проводником посажен на ГЗШ.
Единственная стационарная точка N-PE — на вводе (разделение PEN в TN-C-S); вторых постоянных перемычек нет.
Signal Island Mode включён; для моделей без внутреннего реле смонтирован контактор от ATS-порта.
В островном режиме U(N-PE) ≈ 0 В, тест-кнопка УЗО срабатывает.
Прошивка инвертора обновлена; поведение при возврате сети проверено под несимметричной нагрузкой.
Критические нагрузки — на LOAD/EPS-порт, мощные некритичные — на грид-порт.

Нужен монтаж и пусконаладка трёхфазного Deye «под ключ»?

Спроектируем щит с корректным заземлением нейтрали, настроим Signal Island Mode и проверим защиту в островном режиме. Выезд инженера по Беларуси или удалённая консультация.

Запросить КП Telegram-бот

Частые вопросы

Нужно ли объединять нуль GRID-порта и LOAD-порта?

Да. В EU-версиях нейтраль не коммутируется реле — нули обоих портов связаны внутри инвертора и снаружи сажаются на общую нулевую шину. Бэкап-щит может брать N прямо с LOAD-порта — это эквивалентно.

Зачем нужен Signal Island Mode, если нуль и так сквозной?

Сквозной нуль полезен, только пока цела его связь с землёй на вводе. При обрыве нуля или отключении 4-полюсного вводного автомата нейтраль в острове повисает, на ней появляется опасный потенциал относительно PE, а УЗО теряет опору. Signal Island Mode замыкает N-PE в острове и восстанавливает защиту.

Можно ли поставить постоянную перемычку N-PE в бэкап-щите?

Нет. В сетевом режиме рабочий ток нуля частично пойдёт по PE, УЗО будут ложно срабатывать, появятся токи по контуру заземления. Связь N-PE должна быть коммутируемой и активной только в острове.

У всех ли моделей Deye есть внутреннее реле N-PE?

Нет. У трёхфазных 5–12 кВт (SG04LP3/SG05LP3) реле встроено. У части моделей (например, ряда однофазных 16K) его нет — бонд выполняет внешний контактор, управляемый с ATS-порта. Всегда сверяйтесь с руководством конкретной модели и ревизии.

Насколько быстрый переход в остров?

Порядка 4–10 мс для нагрузки на LOAD/EPS-порте — техника переключения не замечает. Нагрузки на грид-порту при этом обесточиваются.

Опасен ли баг последовательности реле?

При возврате сети некоторые прошивки размыкали N-PE раньше замыкания сетевых реле, из-за чего при несимметричной нагрузке возникал перекос и DC-смещение. Обновляйте прошивку, балансируйте фазы бэкапа, для критичной техники используйте онлайн-ИБП и проверяйте поведение на пусконаладке.

Модели, к которым это применимо

Материал охватывает трёхфазные гибридные инверторы Deye с раздельными GRID- и LOAD/EPS-портами:

SUN-5K…12K-SG04LP3-EU — низковольтные 48 В, встроенное реле N-PE;
SUN-8K…12K-SG05LP3-EU — низковольтные 48 В, встроенное реле N-PE;
SUN-…-SG01HP3-EU и другие HP3 — высоковольтные, логика та же (сверять руководство ревизии);
однофазные модели (напр. 16K) — как пример конфигурации с внешним контактором от ATS-порта.

Материал носит инженерно-справочный характер и обобщает документацию Deye и практику инсталляторов. Конкретные названия пунктов меню, распиновка портов и наличие внутреннего реле зависят от модели, ревизии и версии прошивки — перед монтажом сверяйтесь с актуальным руководством на ваш инвертор. Электромонтажные работы, подключение заземления и пусконаладку должен выполнять квалифицированный персонал с соблюдением ПУЭ, ТКП и требований электробезопасности Республики Беларусь.
