Дом в Минском районе: гибридная СЭС 8,19 кВт и один накопитель на 14,34 кВт·ч вместо двух по 10

Накопитель: почему 14 кВт·ч, а не 20

Двадцать киловатт-часов в батареях звучат надёжнее, но ёмкость полезна ровно настолько, насколько её успевают наполнить и опустошить. Мы разложили расход дома по времени суток и по сезонам.

Вечер и ночь. То, что дом тратит после заката и до утра, плюс разумный запас на отключение укладывается в один модуль 14,34 кВт·ч. Днём панели этот модуль заряжают, вечером дом его разряжает — цикл замыкается почти каждый солнечный день.

Что дал бы второй модуль. Большую часть года он оставался бы недозаряженным: зимой и в пасмурные недели солнца не хватает даже на первую батарею, а летом её хватает с лихвой. Получилось бы оборудование, которое работает в полную силу несколько недель в году. Эти деньги выгоднее направить туда, где они снимут летний избыток.

Батарея окупается здесь раньше панелей. Массив на 8,19 кВт днём выдаёт больше, чем дом успевает потребить. Продавать излишки в сеть частному лицу в Беларуси нельзя, поэтому всё, что не забрал дом и не взяла батарея, теряется. Накопитель переносит дневное солнце на вечер — и именно эта часть системы в данном доме работает на экономию быстрее остальных.

Ограничение под вводной автомат C25

Дом питается через уличный щит с трёхфазным автоматом C25 — это около 17 кВт разрешённой мощности. Сам инвертор в эти рамки входит: на фазу он берёт до 19,2 А при номинале автомата 25 А. Проблема в другом — гибрид умеет заряжать батарею от сети, и если заряд совпадёт с вечерней нагрузкой дома, суммарный ток может выбить ввод. Поэтому ток заряда из сети мы ограничили в настройках инвертора: батарея из сети подзаряжается спокойно, а основная её подпитка — от солнца.

Что на крыше и почему не на гараже

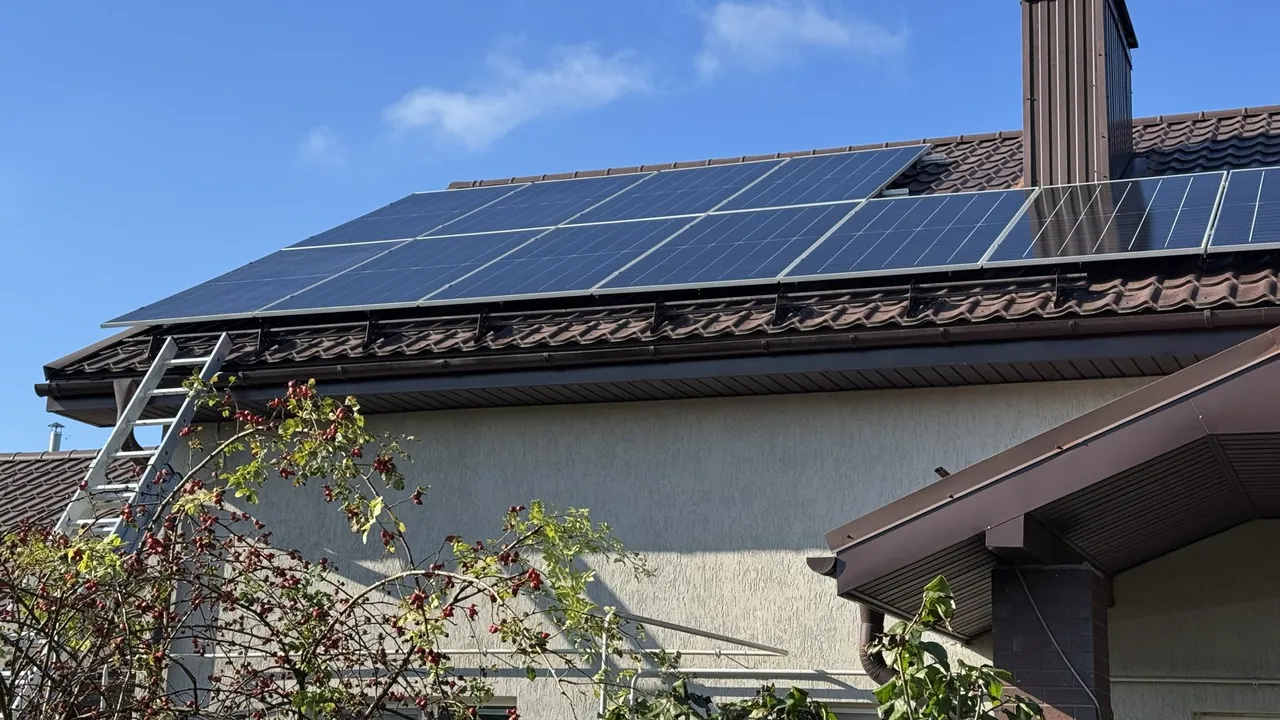

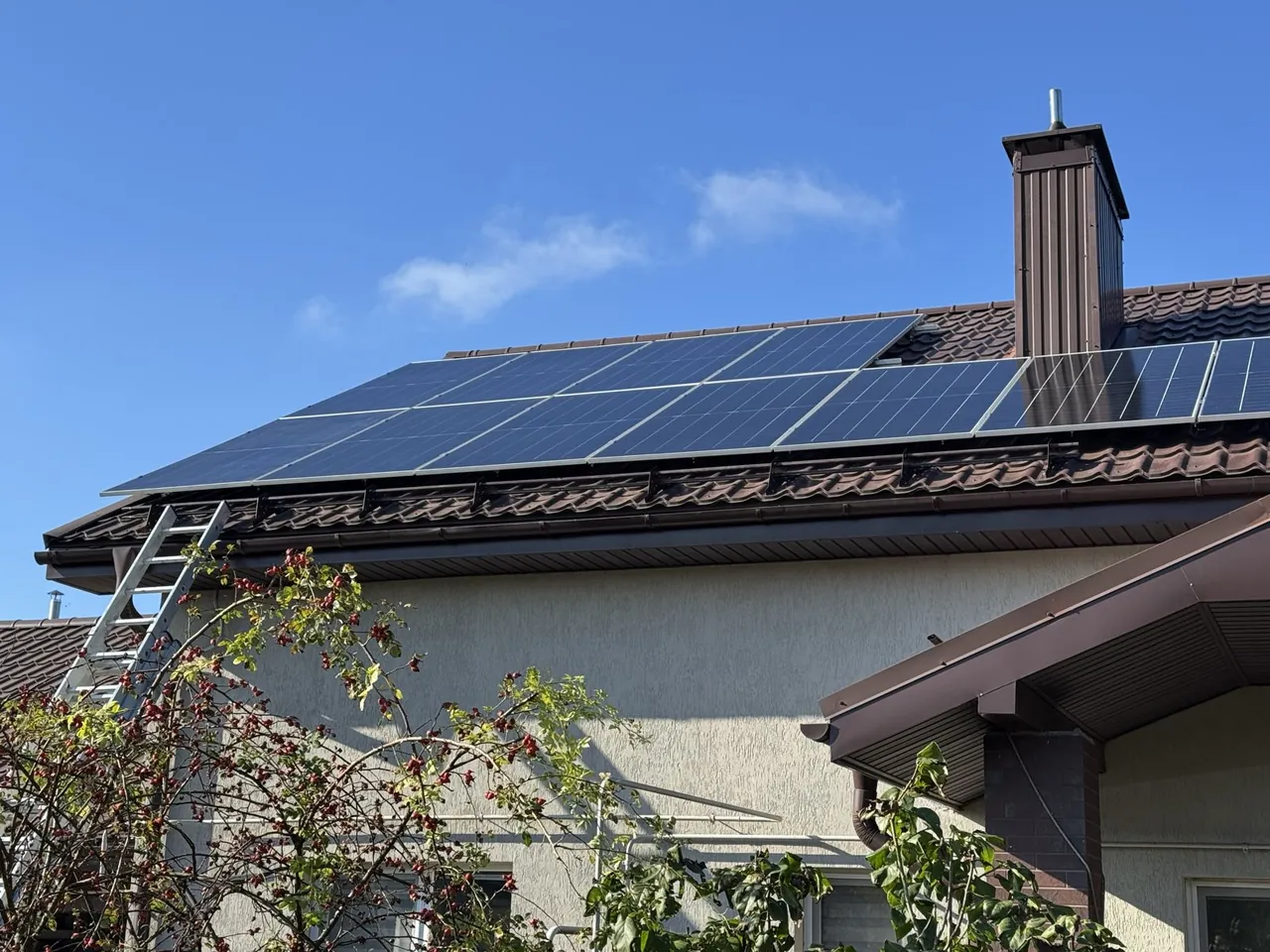

Кровля — металлочерепица со снегозадержателями, скаты смотрят на юго-восток и юго-запад. Против идеального юга это около 6 % выработки; перекладывать модули ради таких процентов нет смысла. На скате дома — два мансардных окна и дымоход.

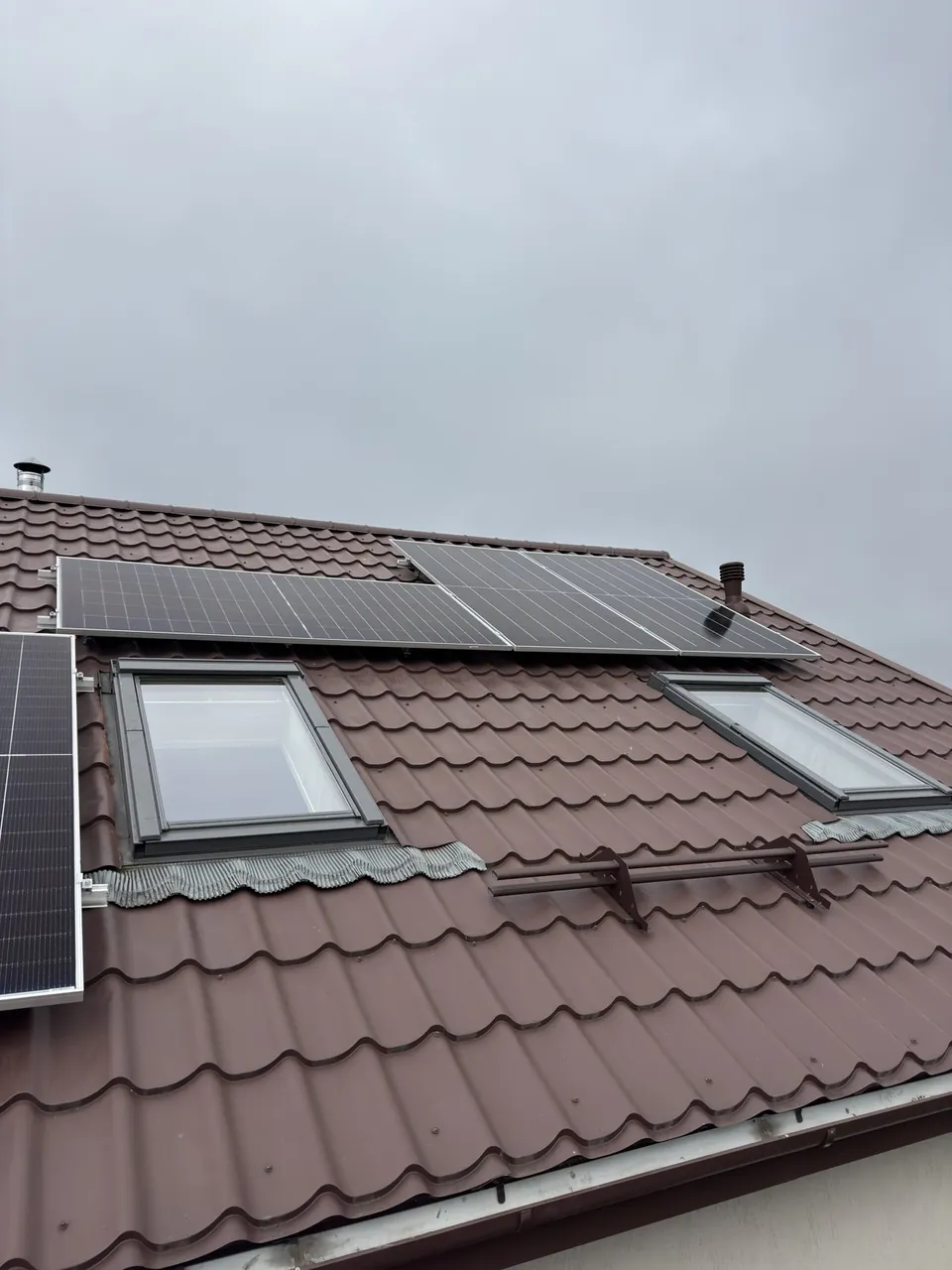

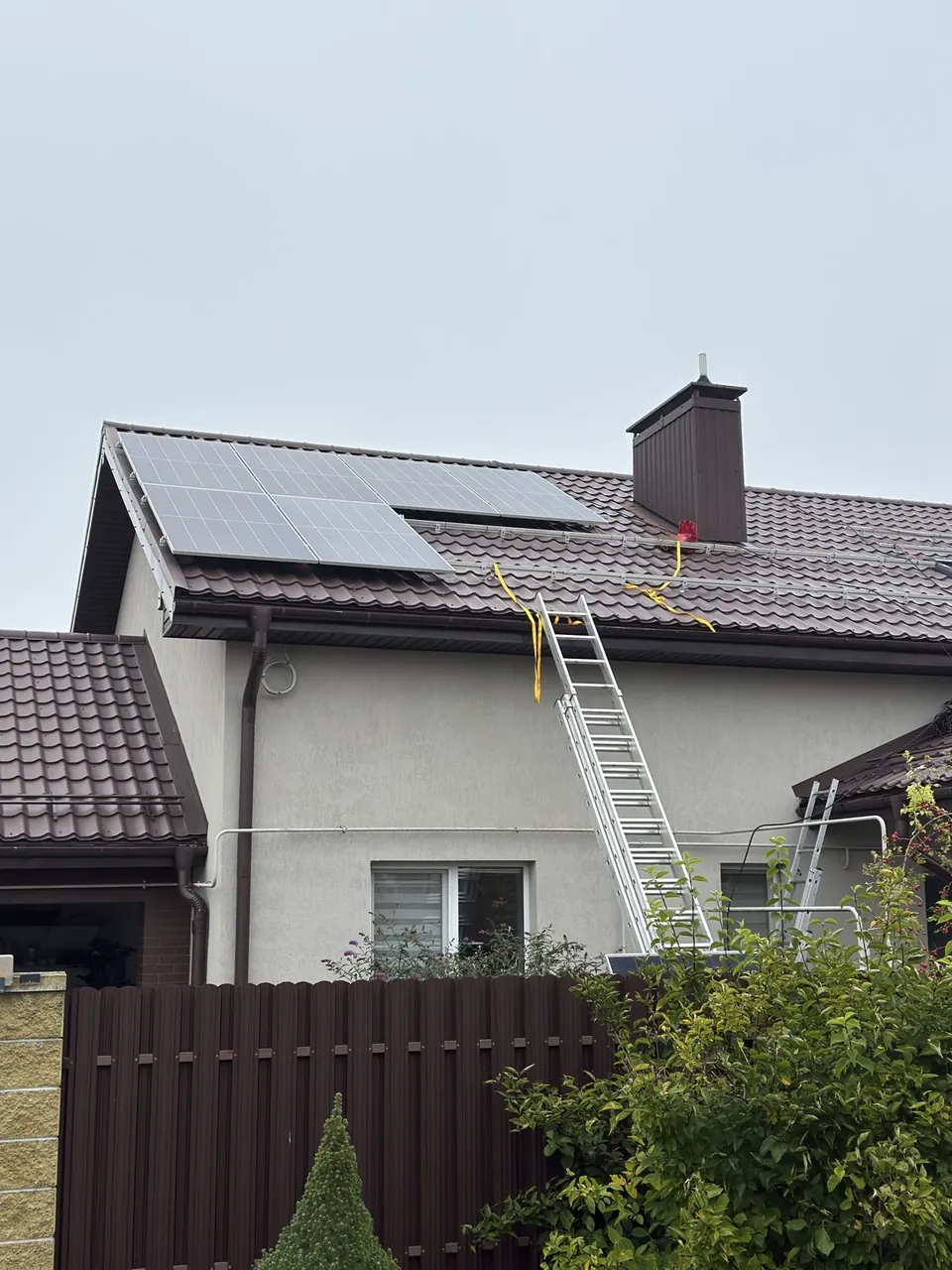

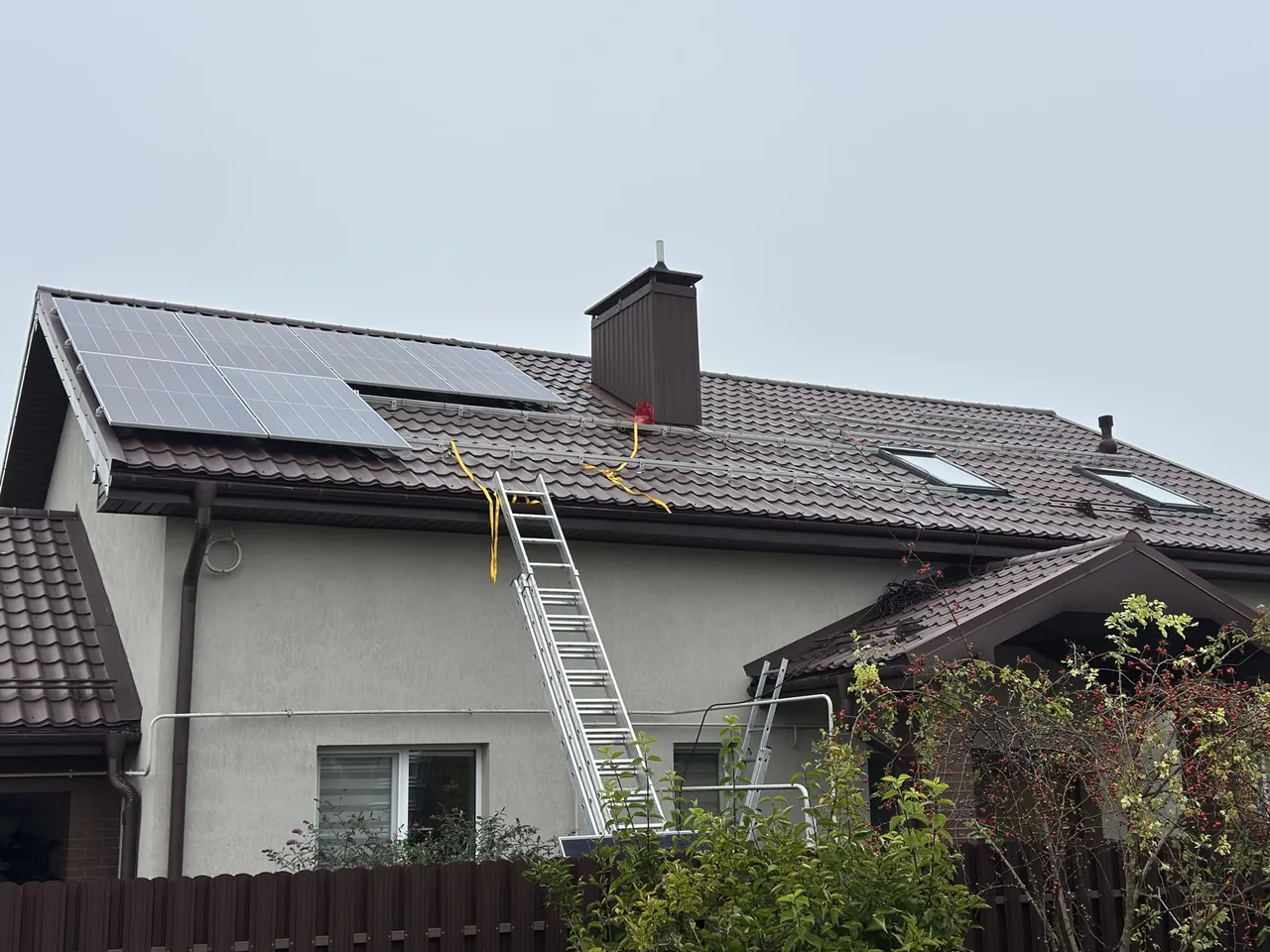

В первом варианте часть модулей ставили на скат над пристройкой с гаражом: он чистый, без окон. Но гараж стоит ниже дома, и часть дня его крышу накрывает тень. Одна затенённая панель тянет вниз всю строку, поэтому от гаража отказались. Все 14 модулей поместились на скате дома двумя строками по семь, в обход окон и дымохода — по строке на каждый из двух MPPT инвертора.

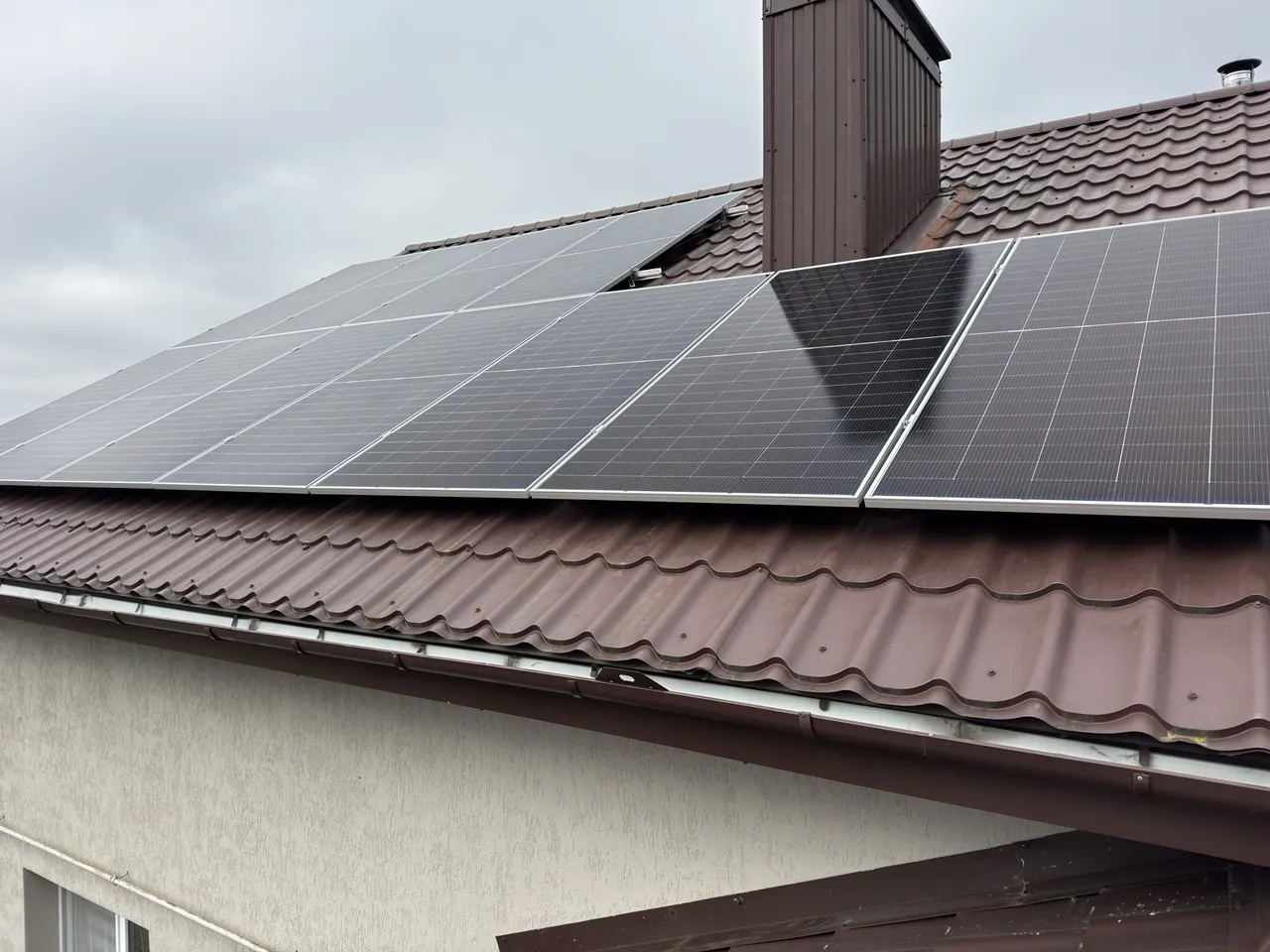

Модули крепили на систему Mibet с кровельными крюками под металлочерепицу; число опор считали по фактическому шагу обрешётки. Панели двусторонние, но на скатной крыше, вплотную к кровле, тыльная сторона почти ничего не добавляет — в прогноз выработки её не закладывали.

Оборудование под самой крышей

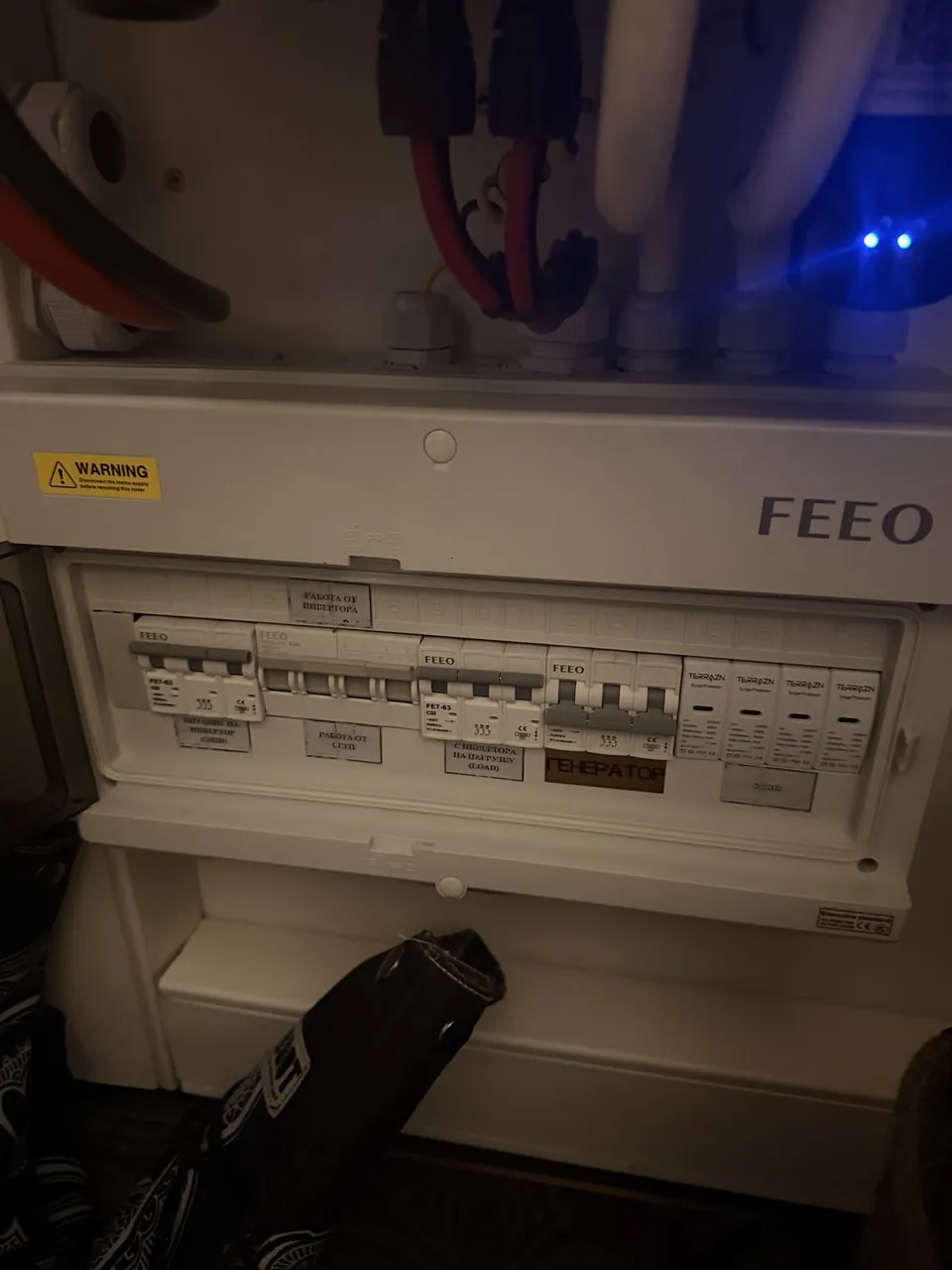

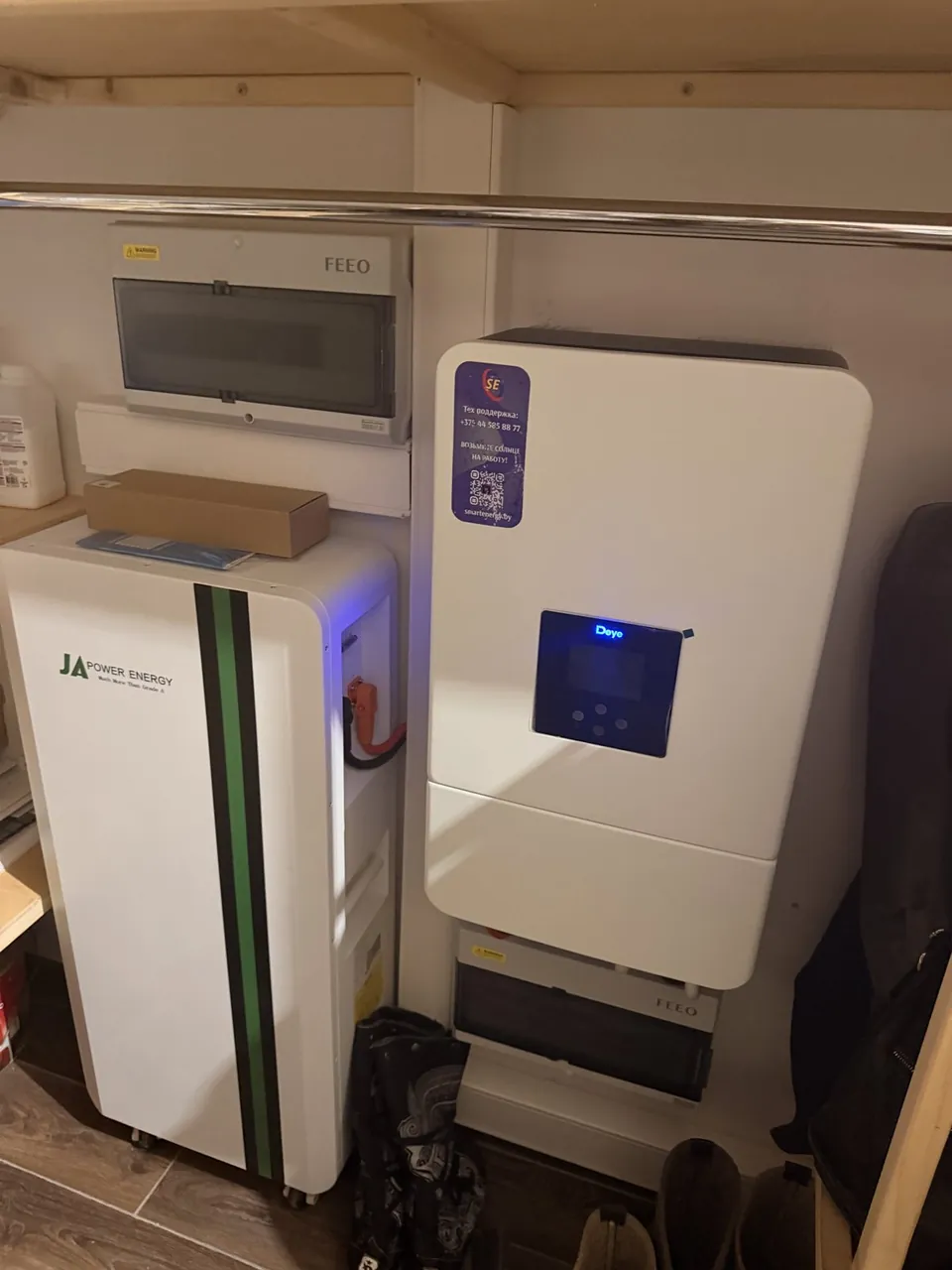

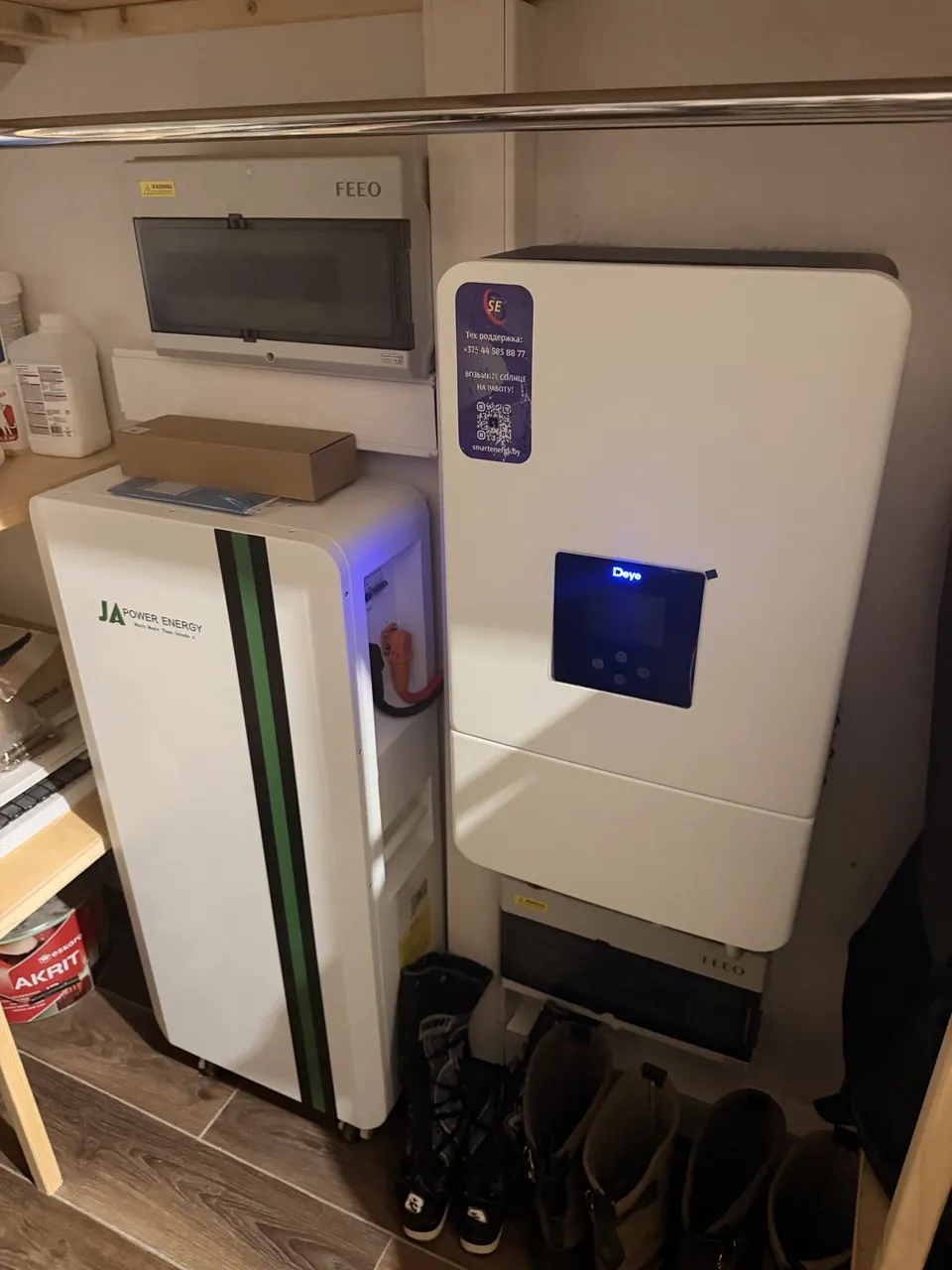

Инвертор, батарею и щиты защиты разместили в гардеробной под кровлей. Помещение тёплое и закрытое, есть свободная стена, а кабель от модулей заходит в дом почти напрямую — трасса короткая. Для LiFePO4 это удобно: батарея круглый год работает при комнатной температуре, а заряд на морозе таким аккумуляторам противопоказан. Отдельную щитовую строить не пришлось, в старый уличный щит станцию не ставили.

Состав станции

Цифры по году

Расчёт сделан до монтажа по ориентации скатов. Станция запущена в октябре 2026 года, данные мониторинга только начинают накапливаться.

Выработка за год почти совпадает с потреблением, но совпадение обманчивое: летом энергии в избытке, зимой её не хватает. Поэтому около 1 866 кВт·ч в год остаются лишними даже с батареей — она переносит излишек с дня на вечер, но не с июля на январь. Варианты, куда их направить, обсудили с хозяином ещё до монтажа: бойлер, который включается только на излишки, зарядка электромобиля, тепловой насос в межсезонье. Это дешевле второй батареи и забирает именно ту энергию, которая иначе пропала бы.

Сроки

Настройка батареи при запуске

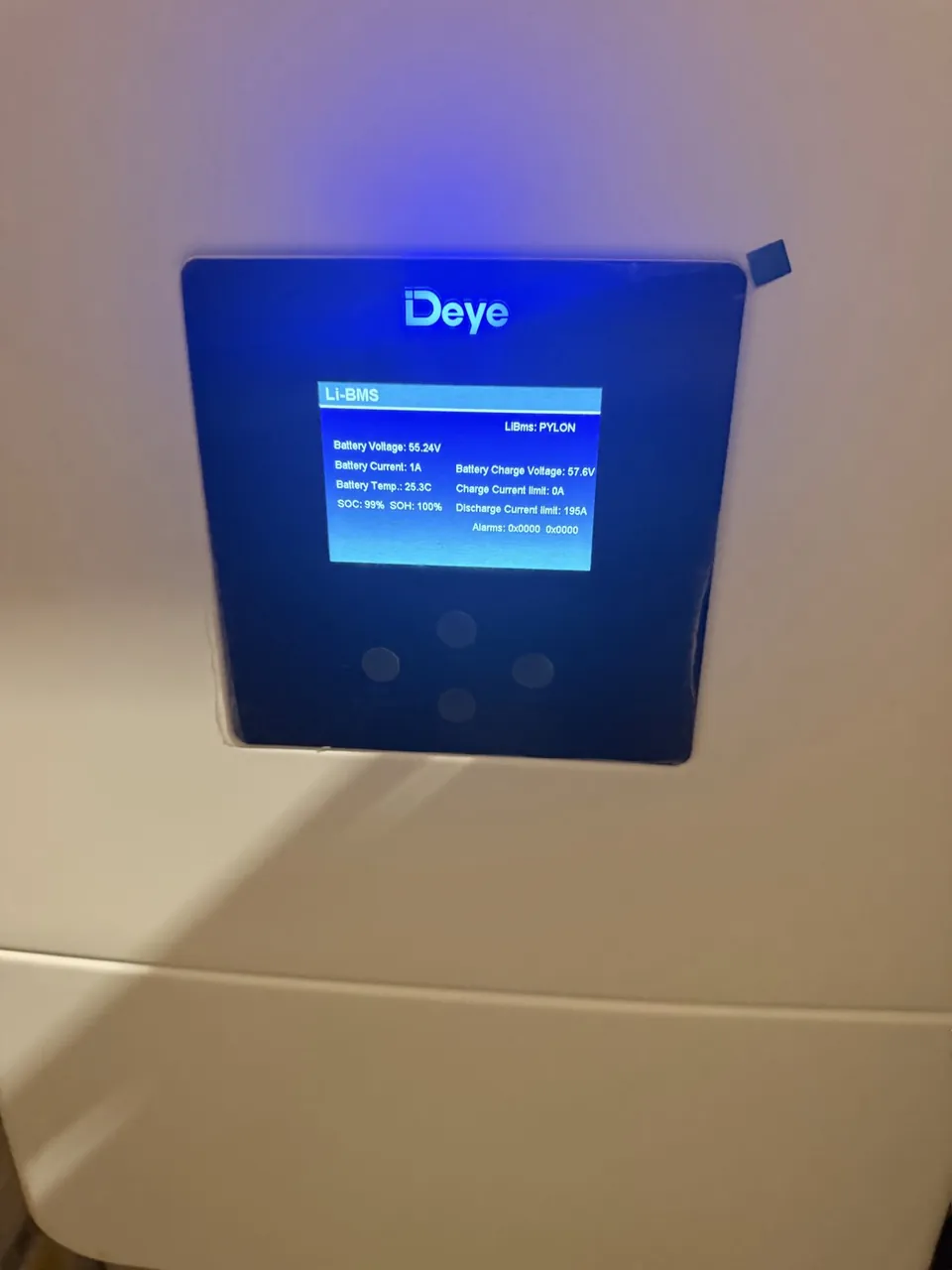

Выставили пороги заряда и разряда, приоритет резервного питания и предел тока заряда из сети под ввод C25. Станцию подключили к приложению мониторинга. Рамы модулей и каркас присоединили к контуру заземления, сопротивление замерили прибором и внесли в акт. Хозяину показали, где смотреть выработку и заряд батареи и что происходит при отключении сети. Подключение к вводу сделано с сохранением пломб учёта. Гарантия на работы — 5 лет, на инвертор — 5 лет от производителя.

Итог
