Гибридный инвертор Deye
SUN-3/3.6/4/4.6/5/6K-SG06LP1-EU

О модели и серии SUN-…-SG06LP1-EU

SG06LP1 — линейка однофазных низковольтных гибридных инверторов Deye мощностью от 3 до 6 кВт для частных домов и небольших объектов. Инвертор объединяет в одном корпусе сетевой инвертор, солнечный MPPT-контроллер заряда и зарядное устройство аккумулятора, обеспечивая работу в сети, автономно и в режиме резервного питания (EPS).

1. Техника безопасности

Об этом руководстве

Руководство содержит сведения об изделии, указания по монтажу, эксплуатации и обслуживанию. Оно не охватывает всю информацию о фотоэлектрической (PV) системе целиком. Прочитайте руководство и сопутствующие документы перед любыми работами с инвертором; храните их в доступном месте. Содержание может обновляться по мере развития продукта — актуальную версию запрашивайте на service@deye.com.cn.

Знаки безопасности

• Входные DC-клеммы инвертора нельзя заземлять.
• Поверхность корпуса горячая — не касайтесь.
• Перед использованием внимательно прочтите инструкцию.
• Не выбрасывать в бытовой мусор — утилизация только лицензированным специалистом.
• Запрещено вскрывать корпус: опасность поражения током, возможны тяжёлые травмы или смерть. Ремонт — только квалифицированным персоналом.
• Цепи AC и DC отключаются по отдельности; до начала работ подождите 5 минут после отключения — внутри остаётся опасное напряжение.

2. Описание изделия

2.1 Общий обзор

Многофункциональный инвертор объединяет функции инвертора, солнечного контроллера заряда и зарядного устройства АКБ для бесперебойного питания в компактном корпусе. Информативный ЖК-дисплей позволяет настраивать заряд АКБ, заряд от сети/солнца и допустимое входное напряжение под разные применения. Габариты корпуса серии SG06LP1 — 310 (Ш) × 460 (В) × 218 (Г) мм, масса 15,6 кг (компактнее и легче, чем у серии SG03LP1).

2.2 Функции и возможности

• Самопотребление и продажа излишков в сеть.
• Автоматический перезапуск при восстановлении сети.
• Программируемый приоритет питания: от АКБ или от сети.
• Несколько режимов: в сети (On-grid), автономный (Off-grid), ИБП (UPS).
• Настраиваемые ток/напряжение заряда АКБ через меню ЖК.
• Настраиваемый приоритет источника заряда: сеть / солнце / генератор.
• Совместимость с сетью и с генератором.
• Защиты от перегрузки, перегрева и короткого замыкания.
• «Умный» заряд АКБ для оптимального ресурса.
• Функция ограничения отдачи (limit) — предотвращает «перелив» мощности в сеть.
• Мониторинг по Wi-Fi, два встроенных MPP-трекера.
• Трёхступенчатый MPPT-заряд, функции «Время использования» (Time of Use) и «Умная нагрузка».

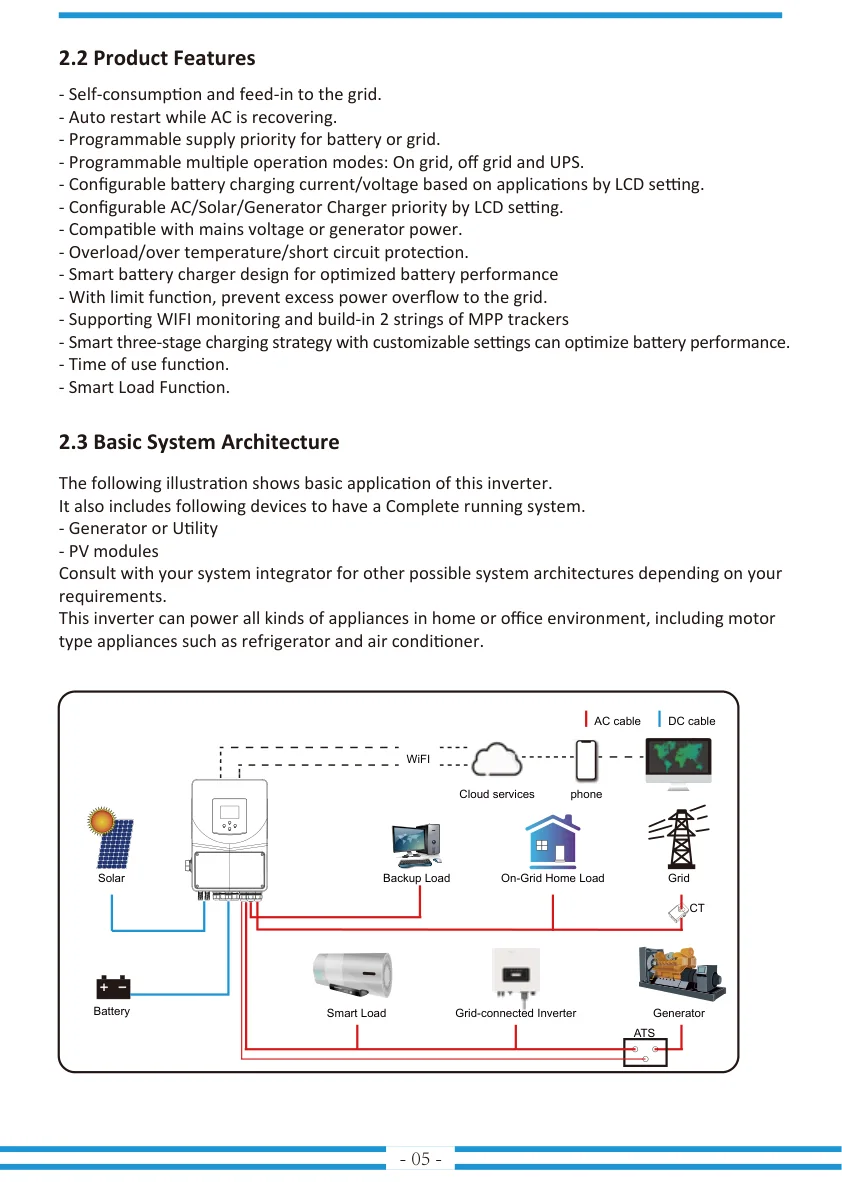

2.3 Базовая архитектура системы

На схеме ниже — базовое применение инвертора. Для полноценной системы также нужны: генератор или сеть и PV-модули. Инвертор питает любые бытовые/офисные приборы, включая холодильники и кондиционеры (двигательная нагрузка). По другим вариантам архитектуры консультируйтесь с интегратором.

3. Монтаж и подключение

3.1–3.2 Размещение и требования

Инвертор предназначен для наружной установки (IP65). Условия монтажа:

• Без прямых солнечных лучей, дождя и скопления снега; вертикальная несущая стена из негорючего материала.
• Не рядом с легковоспламеняющимися материалами и не во взрывоопасных зонах; не на прямом потоке холодного воздуха.
• Высота установки — не выше ~3000 м; влажность 0–100 %, рабочая температура −40…+60 °C (снижение мощности >45 °C).
• Дисплей — на уровне глаз. Оставьте зазоры для охлаждения: по бокам, сверху и снизу ~50 см, спереди ~100 см.

3.3 Подключение аккумулятора

Между АКБ и инвертором обязателен отдельный DC-предохранитель или автомат защиты от сверхтока. Соблюдайте полярность: «+» к «+», «−» к «−» — переплюсовка повреждает инвертор. Момент затяжки силовых клемм АКБ — по руководству; кабель АКБ пропускают через ферритовое кольцо (силовой — 2 витка, кабель связи BMS — 4 витка). Для литиевого АКБ свяжите порт BMS (CAN/RS485) аккумулятора с одноимённым портом инвертора — без этого литий не будет корректно заряжаться/разряжаться.

3.5 Подключение сети (Grid), нагрузки (Load) и генератора (GEN)

Перед подключением установите отдельные AC-автоматы между инвертором и сетью и между инвертором и резервной нагрузкой. Три клеммные колодки помечены Grid, Load и GEN — каждая с L (фаза), N (ноль), PE (земля). Не перепутайте вход (Grid) и выход (Load). Снятие изоляции ~10 мм, обязательно подключите N и PE.

3.6 Подключение солнечных панелей (PV)

Перед подключением PV установите отдельный DC-автомат между инвертором и панелями. Требования к выбору модулей:

• Напряжение холостого хода (Voc) строки не должно превышать 500 В (макс. вход PV).
• Voc выше пускового напряжения 125 В; рабочий диапазон MPPT — 150–425 В (при полной нагрузке 300–425 В).
• Модули класса А по IEC 61730. У моделей 3,6–6 кВт — 2 MPPT (схема строк 1+1), у 3 кВт — 1 MPPT.

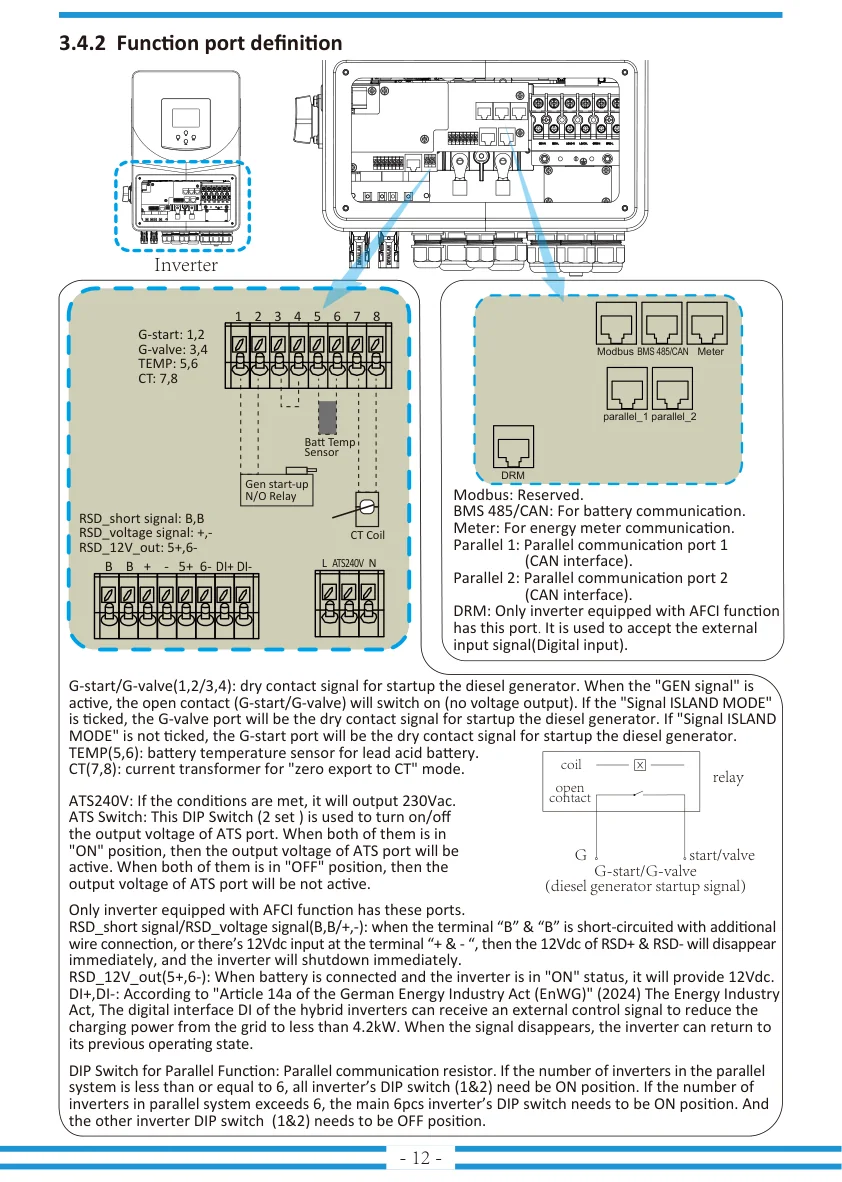

3.7 Подключение токового трансформатора (CT) и счётчика

Первичную сторону CT надевают на фазный провод сети (Grid), стрелка на CT направлена в сторону инвертора; белый провод CT → L, чёрный → N. Если мощность нагрузки на дисплее отображается неверно — разверните CT. Внешний счётчик энергии (CHNT, Eastron) подключается через порт RS485.

3.8 Заземление (обязательно)

Заземляющий проводник (PE, жёлто-зелёный) подключается к шине заземления на стороне сети — это защищает от удара током при отказе штатного защитного проводника. Заземлите корпус инвертора, рамы панелей и корпус АКБ.

3.9 Подключение Wi-Fi / мониторинг

Конфигурация модуля связи — по инструкции к самому модулю. Доступны GPRS/Wi-Fi/Bluetooth/4G/LAN (часть — опционально). Настройку мониторинга через приложение (Solarman/Deye Cloud) выполняет наш специалист на пусконаладке.

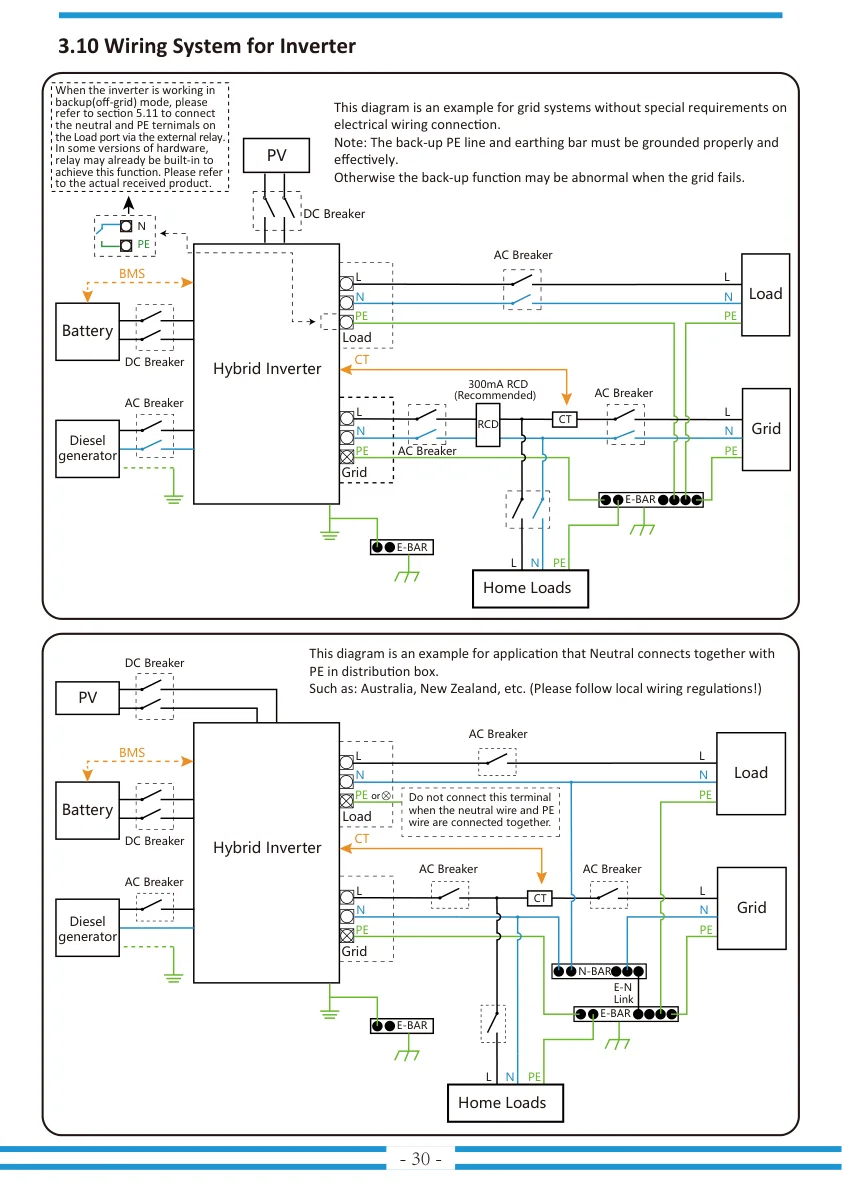

3.10 Полная схема проводки

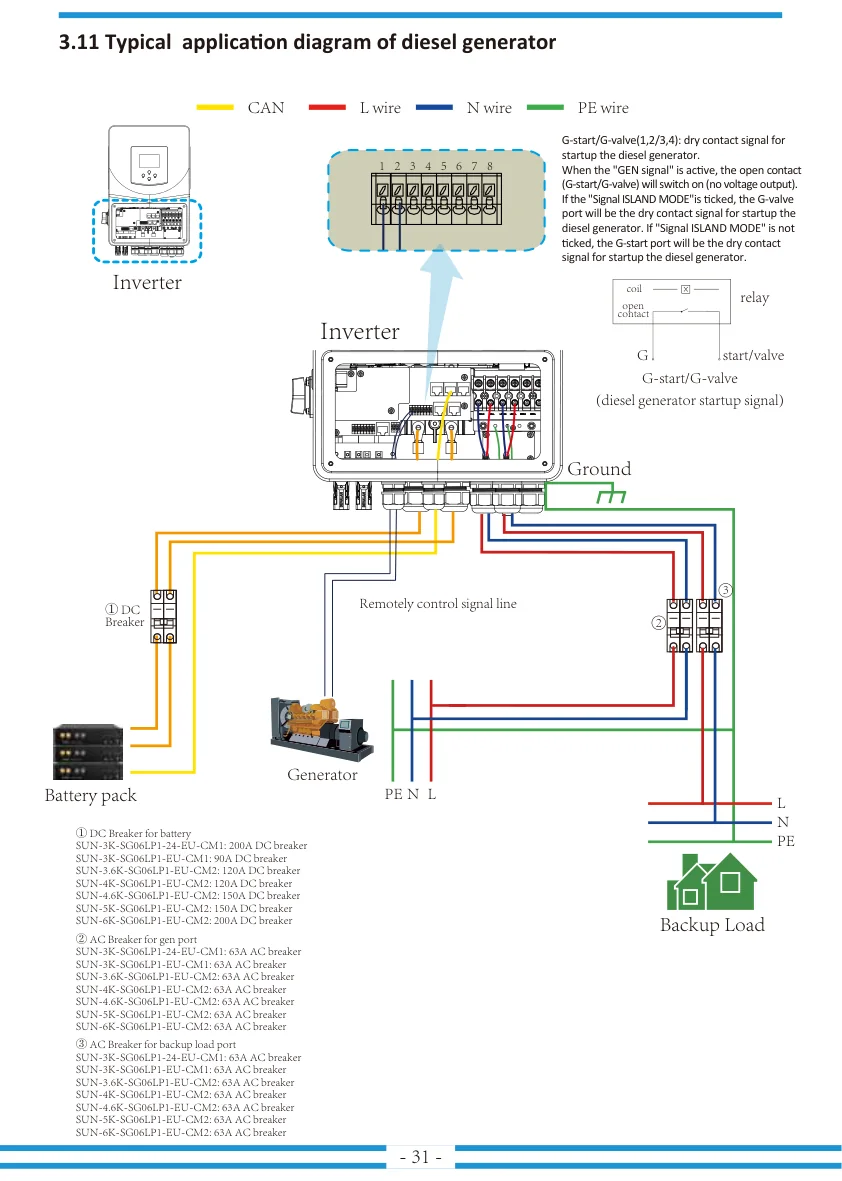

3.11 Схема с дизель-генератором

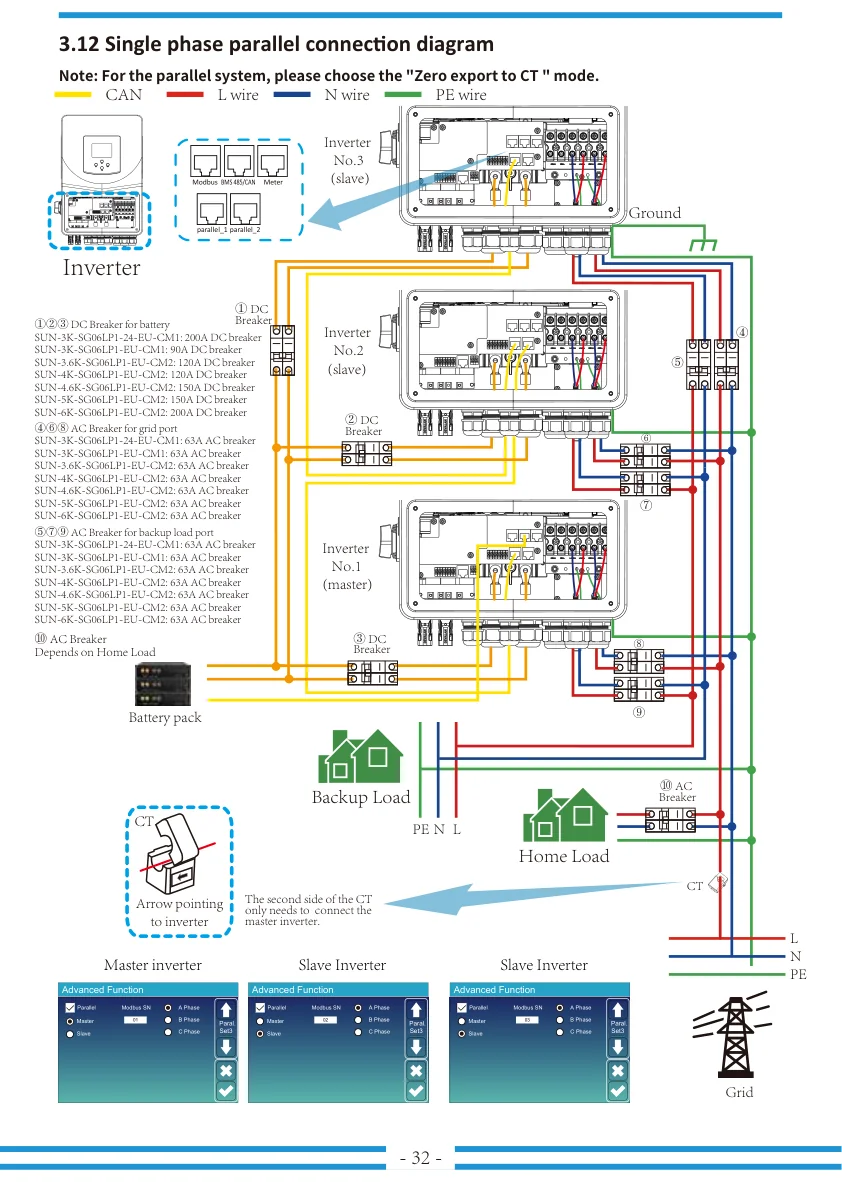

3.12 Параллельное соединение

4. Эксплуатация

4.1 Включение / выключение

После правильной установки и подключения АКБ нажмите кнопку On/Off на корпусе. Если АКБ не подключён, но есть PV или сеть, а кнопка выключена — дисплей всё равно светится (показывает OFF). В этом состоянии можно включить кнопку и выбрать «No battery» — система будет работать без АКБ.

4.2 Панель индикации

На передней панели — ЖК-дисплей и четыре светодиода:

Кнопки: Esc — выход из настройки, Up — предыдущий пункт, Down — следующий пункт, Enter — подтверждение.

5. ЖК-дисплей и меню

5.1 Главный экран

На главном экране отображаются потоки мощности и состояние системы. Знаки мощности: PV и нагрузка — всегда положительные; мощность сети отрицательная = отдача в сеть (экспорт), положительная = потребление из сети; мощность АКБ отрицательная = заряд, положительная = разряд. Кнопка настроек открывает меню (Basic, Battery, Grid, System Work Mode, Generator port, Advanced, Device Info).

5.4–5.5 System Setup / Basic Setup

Базовые настройки: дата/время, звук, авто-затемнение, 24-часовой формат. «Factory Reset» (сброс, пароль 9999), «Lock out all changes» (блокировка изменений, пароль 7777), пароль самопроверки по умолчанию — 1234.

5.6 Настройка АКБ (Battery Setup)

• Battery capacity — ёмкость банка АКБ (А·ч).
• Use Batt V / Use Batt % — управление по напряжению или по SOC (%).
• Max A charge/discharge — макс. ток заряда/разряда; для лития ≈ 50 % от ёмкости, для AGM/Flooded ≈ 20 %.
• Lithium Mode — выбор протокола BMS из списка совместимых АКБ Deye.
• Gen/Grid Charge — заряд АКБ от генератора/сети; «Start %» — SOC автозапуска, «A» — ток заряда.
• Пороги Shutdown / Low Batt / Restart — SOC выключения/тревоги/перезапуска. Для лития параметры берутся от BMS.

5.7 Режимы работы (System Work Mode)

• Selling First — продажа излишков в сеть; приоритет питания: солнце → сеть → АКБ (до заданного % разряда).
• Zero Export To Load — питание только резервной нагрузки, без продажи в сеть (контроль встроенным CT).
• Zero Export To CT — питание резервной и домашней нагрузки, добор из сети при нехватке, без продажи (нужен внешний CT).
• Energy Pattern: Batt First / Load First — приоритет солнца: сначала заряд АКБ или сначала нагрузка.
• Max Sell Power / Zero-export Power — ограничение отдачи; Grid Peak-shaving — ограничение мощности из сети.

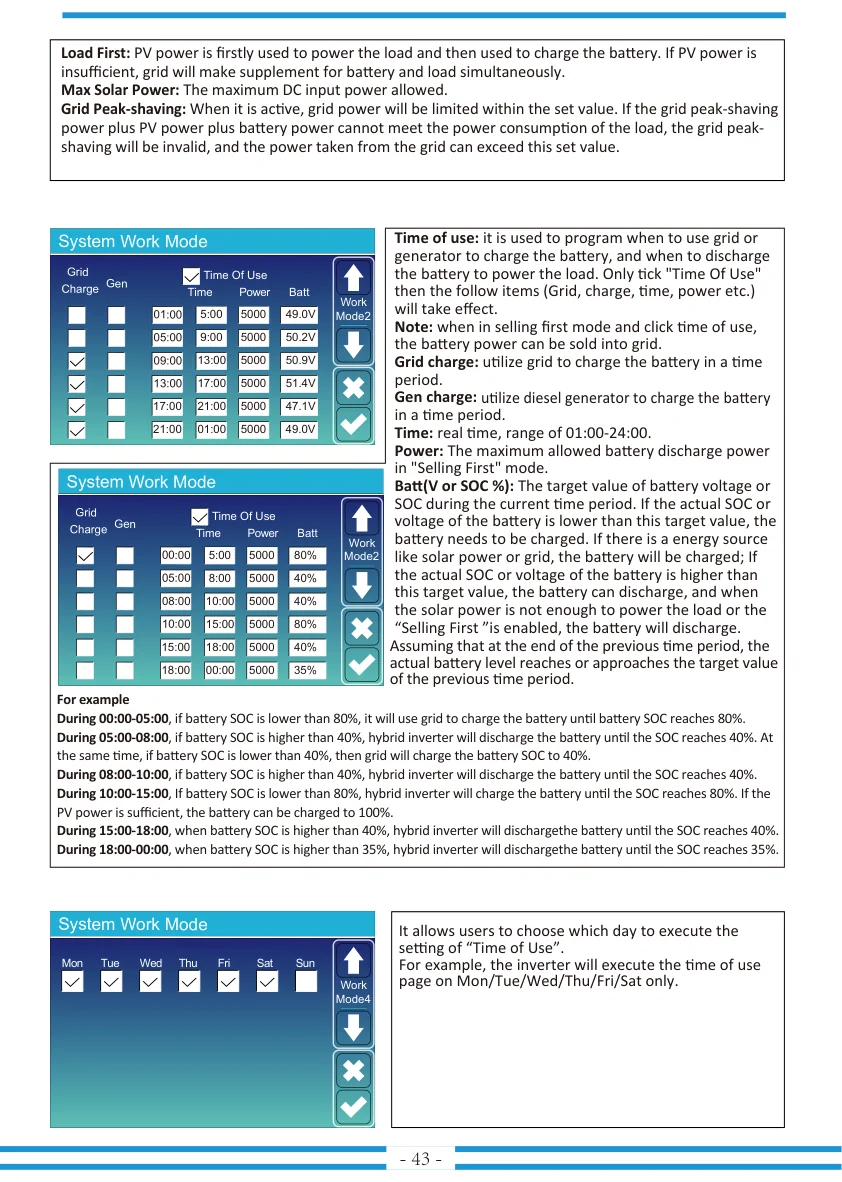

• Time of Use — программирование по интервалам суток: когда заряжать АКБ от сети/генератора и когда разряжать, с порогами SOC и выбором дней недели.

5.8–5.12 Grid Setup, генератор, Advanced, Device Info

• Grid Setup — выбор сетевого стандарта (CEI 0-21, EN 50549, VDE4105, G99 и др.), тип сети Single Phase, выходное напряжение 220/230/240 В, частота 50/60 Гц, диапазоны защит и время повторного подключения. Разблокировка параметров сети — пароль 7777.
• Generator Port — мощность генератора, режим «Smart Load Output» (порт GEN как выход умной нагрузки), «Micro Inv Input» (AC-coupling сетевого инвертора).
• Advanced Function — Gen Peak-shaving, Backup Delay, BMS_Err_Stop, Signal ISLAND MODE, пороги умной нагрузки, ограничители экспорта/импорта, тихий режим.
• Device Info — ID инвертора, версии прошивок (MAIN/HMI), журнал ошибок, выбор счётчика и роль Master/Slave в параллели.

6. Режимы работы

Приоритет источников питания нагрузки: 1) солнце (PV), далее 2-й и 3-й приоритеты — АКБ или сеть (по настройкам), последний резерв — генератор (если есть). Основные сценарии: базовый (СЭС + АКБ + сеть), с генератором, с умной нагрузкой и AC-coupling (совместно с сетевым инвертором на стороне сети или нагрузки).

7. Коды ошибок и устранение

Если ошибка не исчезает после перезапуска — обратитесь к дилеру или в сервис, подготовив серийный номер инвертора, дату ввода в сеть, код ошибки и состояние индикаторов, описание проблемы.

Коды приведены по таблице руководства Deye для серии SG06LP1. Часть кодов появляется только в определённых конфигурациях (параллель, split-фаза). Полный справочник кодов Deye — на странице коды ошибок Deye.

8. Технические характеристики

Параметры по datasheet серии SUN-…-SG06LP1-EU. Таблица прокручивается по горизонтали на узких экранах.

Значения приведены по datasheet производителя. Модели CM1 (3K) и CM2 (3,6–6 кВт); версия «-24» — под АКБ 24 В. Сверяйтесь с маркировкой и официальным datasheet вашей конкретной модели.

9. Декларация соответствия ЕС

Ningbo Deye Inverter Technology Co., Ltd. подтверждает, что изделия серии SUN-…-SG06LP1-EU соответствуют требованиям директив ЕС: электромагнитная совместимость 2014/30/EU (EMC), низковольтное оборудование 2014/35/EU (LVD), ограничение опасных веществ 2011/65/EU (RoHS). Применённые стандарты безопасности/ЭМС: IEC/EN 62109-1/-2, IEC/EN 61000-6-1/2/3/4. Полную декларацию и сертификаты см. на deyeinverter.com (раздел Download → Hybrid Inverter).
