Гибридный инвертор Deye
SUN-5K-SG03LP1-EU

Быстрая инструкция: как соединить ваш комплект

Этот раздел написан простым языком — для подключения комплекта не нужны глубокие электротехнические знания. Все провода на схеме пронумерованы и сведены в таблицу. Однако финальное подключение к сети 230 В и пусконаладку должен выполнять специалист SmartEnergy или ваш электрик с допуском.

①Ваш комплект СЭС — что соединяем

Комплект «отдельный контур 1,5 кВт» на базе экосистемы Deye (по вашему КП от 15.04.2026):

②Схема подключения

На схеме переменный ток (AC) показан двумя линиями: коричневая = фаза (L) и синяя = ноль (N). Постоянный ток (DC) — красная = плюс (+) и чёрная = минус (−). Жёлто-зелёная — заземление (PE). Цифры в кружках совпадают с номерами проводов в таблице ниже.

Схема №2 — компоновка щитка FEEO (как в сборке)

Здесь щиток FEEO прорисован так, как он реально собран (см. фото ниже). Внутри — две секции в одном корпусе: АС-секция (АВР + автоматы для сети, нагрузки и генератора) и DC-секция PV (автомат, предохранители и УЗИП для солнечной строки). Все «земли» сходятся на медной шине PE.

Подключение солнечных панелей — детально (по губкам)

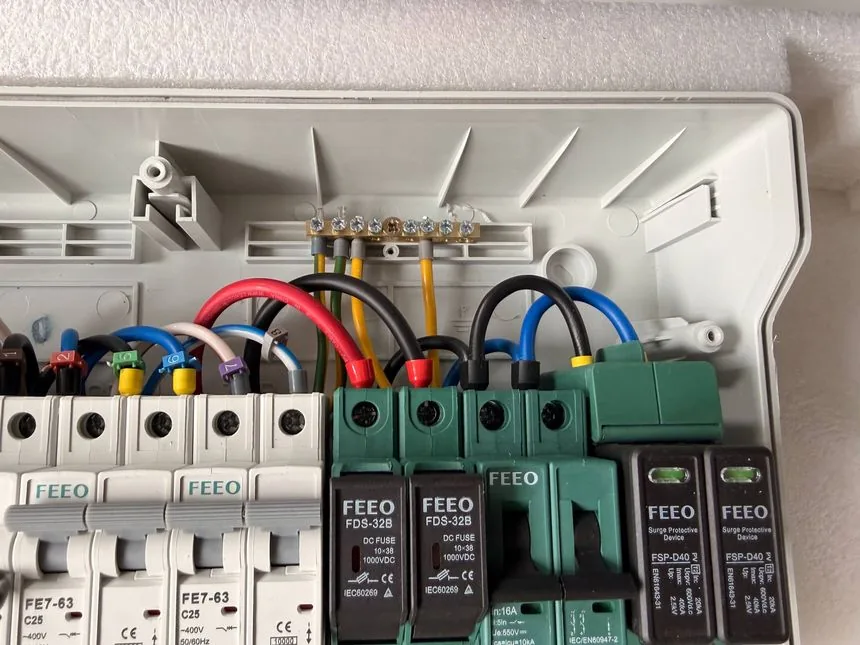

Порядок цепи PV: панели +/− → верхние губки предохранителей FDS-32 → их нижние губки → верхние губки автомата FPV-63 (16 А); с верхних губок FPV-63 перемычка на УЗИП; с нижних губок FPV-63 — кабель на инвертор PV1 +/−.

Что куда подключено в щитке FEEO

③Нумерация кабелей AC и таблицы проводов

AC-кабели промаркированы цифрами 1–0 (как в нашей сборке). На схеме показано, с каких губок АВР и автоматов какой кабель приходит и куда уходит. AC — две линии: L (фаза, коричн.) + N (ноль, синий).

Таблица A — кабели AC (нумерация как в сборке)

Таблица B — постоянный ток, связь, заземление

AC-кабель — ПВС 3×4 мм² тропического исполнения; силовой кабель АКБ — 35 мм²; солнечный кабель — 6 мм². Подробные таблицы сечений из руководства Deye — в Части 2, раздел 3.

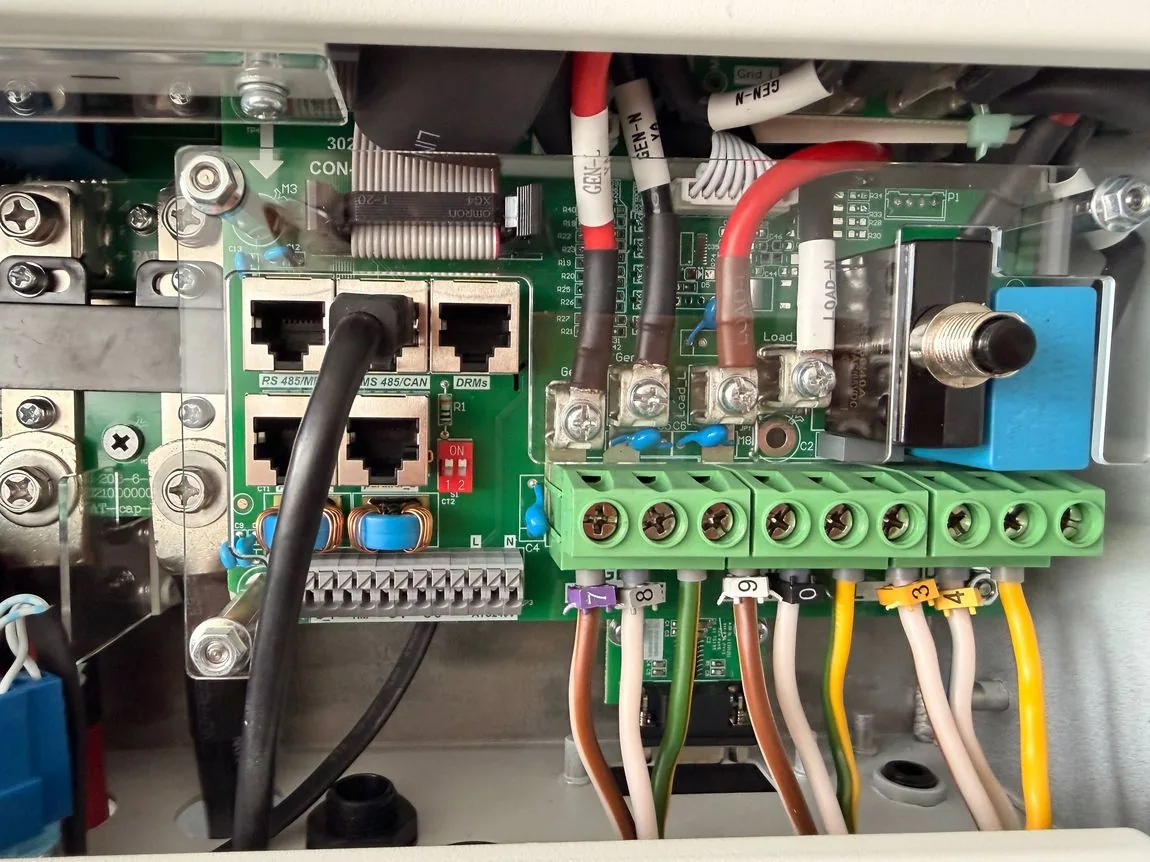

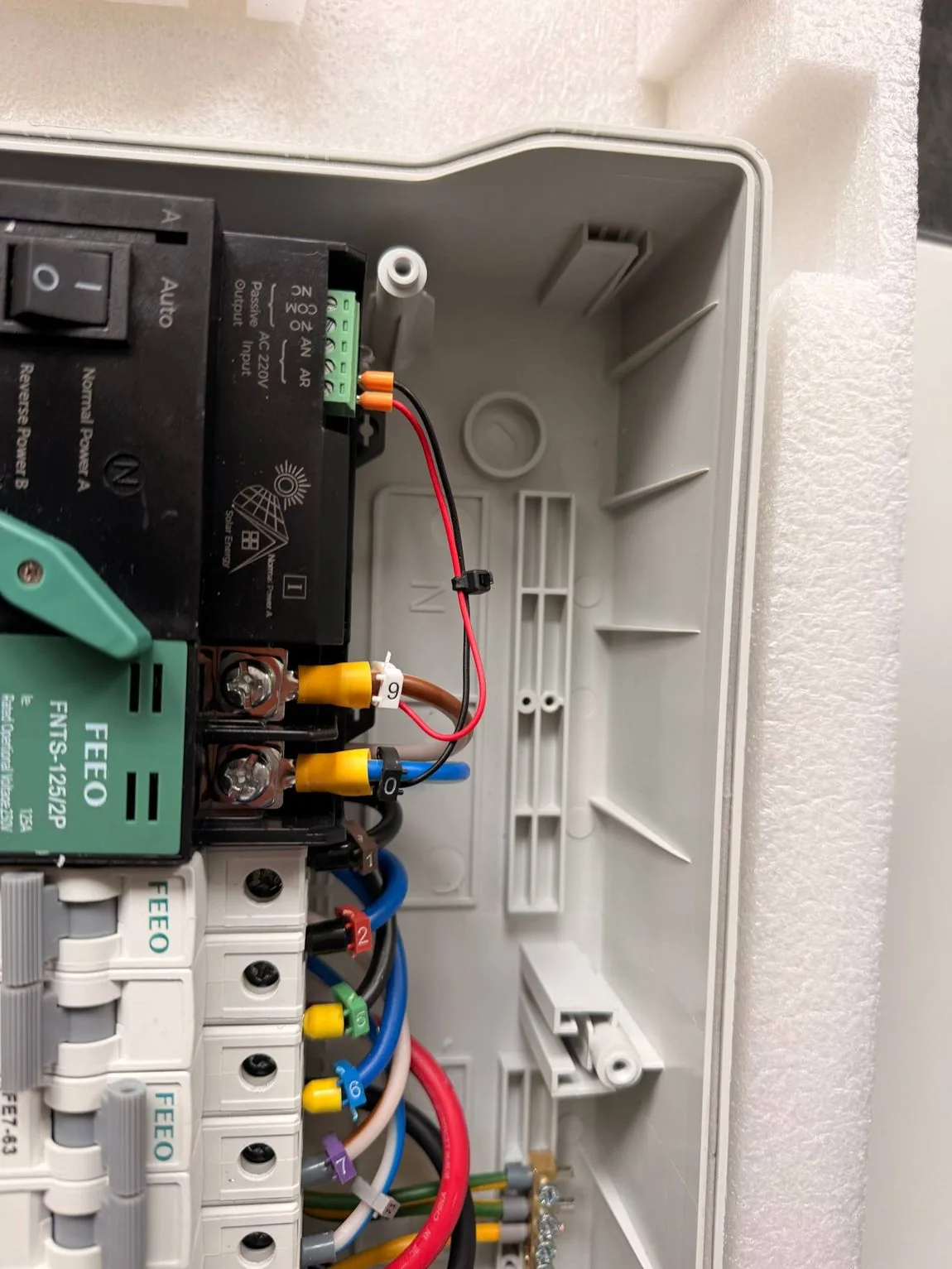

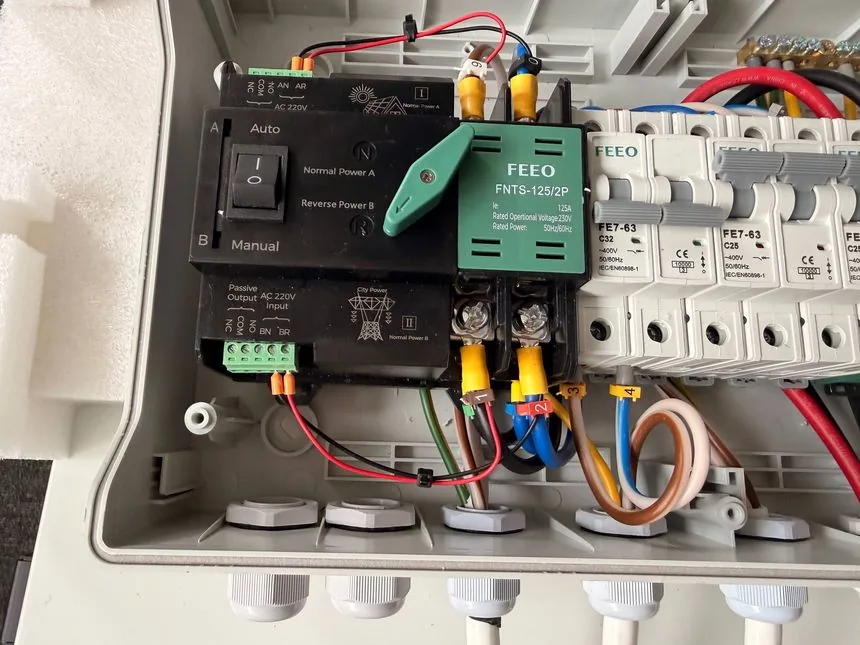

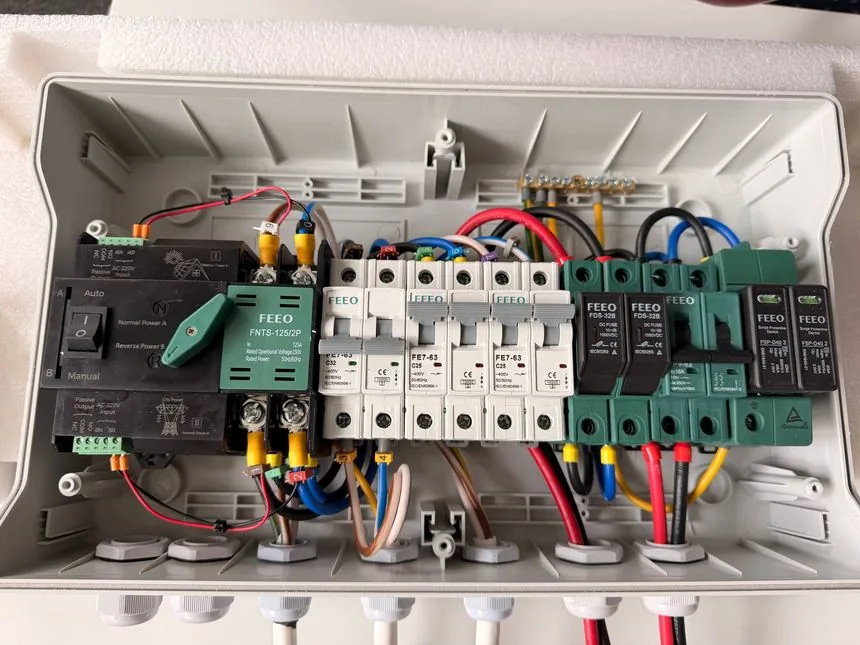

④Фото: щиток FEEO и клеммы инвертора (наша сборка)

Реальные фото собранного щитка FEEO и клеммного отсека инвертора — по ним выполнена Схема №2.

⑤Порядок подключения (шаг за шагом)

1. Обесточьте всё. Вводной автомат сети — ВЫКЛ. Автоматы DC (АКБ 125А и PV 16А) — ВЫКЛ. Кнопка On/Off инвертора — ВЫКЛ. Снимите нижнюю крышку клеммного отсека инвертора (см. фото).
2. Заземление (PE) — первым. Заведите жёлто-зелёный PE на клемму PE инвертора и на шину PE щитка. Заземлите рамы панелей и корпус АКБ. Без заземления систему не включать.
3. Аккумулятор (АКБ+ / АКБ−). Соблюдая полярность: «+» АКБ → автомат DC 125А → клемма BAT+ инвертора (красный); «−» АКБ → клемма BAT− (чёрный). Затяжка клемм АКБ моментом ~5,2 Н·м. Автомат АКБ пока ВЫКЛ.
4. Связь BMS. Соедините порт BMS/CAN аккумулятора с портом BMS/CAN инвертора штатным кабелем. Без этого литиевый АКБ не будет корректно заряжаться/разряжаться.
5. Солнечные панели (PV+ / PV−). Все 10 панелей Topray 180 Вт соединены последовательно в одну строку (── «+» одной к «−» следующей разъёмами MC4). Проверьте мультиметром напряжение и полярность на концах строки (≈200–250 В). «+» и «−» строки заводятся в щиток FEEO (DC-часть): FPV-63 (16 А) → предохранители FDS-32 → УЗИП FSP-D40 — и оттуда на клеммы PV1 +/− инвертора. Автомат PV пока ВЫКЛ. Запрещено заземлять плюс/минус панелей.
6. Сеть (кабели 1·2 → 3·4). Определите на вводном кабеле фазу и ноль. Посадите 1 (L) и 2 (N) на верхние клеммы АВР и перемычкой на верхние губки автомата 32 А; с его нижних губок 3 (L) и 4 (N) → на клеммы GRID инвертора, PE — на PE. Снятие изоляции 10 мм, момент ~1,2 Н·м.
7. Нагрузка дома (кабели 9·0 и 5·6). С клемм LOAD инвертора 9 (L) и 0 (N) → на вход АВР «основной источник». С нижних глубоких губок АВР 5 (L) и 6 (N) → на автомат нагрузки 25 А, а с его нижних губок — выход на щит/розетки дома. Не перепутайте порты GRID и LOAD.
8. Генератор (кабели 7·8), если есть. Генератор — на нижние губки автомата 25 А; с его верхних губок 7 (L) и 8 (N) → на клеммы GEN инвертора. Если генератора нет — порт и автомат оставить свободными.
9. Проверьте все соединения на надёжность и полярность. Закройте крышку клеммного отсека инвертора (защита от влаги и насекомых).

⑥Первый запуск и проверка

1. Включите автомат АКБ (DC 125А). Нажмите кнопку On/Off инвертора — загорится дисплей.
2. Включите автомат панелей (DC 16А), затем вводной автомат сети (AC).
3. На главном экране проверьте: индикатор DC (зелёный) — панели в норме, AC (зелёный) — сеть в норме, Normal (зелёный) — инвертор работает. Красный индикатор Alarm — см. коды ошибок (Часть 2, раздел 7).
4. Зайдите в меню «Battery Setup»: тип АКБ — Lithium, выберите протокол BMS вашей батареи Deye, ёмкость 120 А·ч. Настройте рабочий режим (раздел 5.7 Части 2) под вашу задачу.
5. Настройте Wi-Fi-мониторинг через приложение (Solarman/Deye Cloud). Это делает наш специалист на пусконаладке.

1. Техника безопасности

Об этом руководстве

Руководство описывает сведения об изделии, указания по монтажу, эксплуатации и обслуживанию. Оно не может содержать полную информацию обо всей фотоэлектрической (PV) системе.

Как пользоваться руководством

Прочитайте это руководство и сопутствующие документы перед любыми действиями с инвертором. Документы должны храниться бережно и быть доступны в любой момент. Содержание может периодически обновляться по мере развития продукта; сведения могут изменяться без уведомления. Актуальную версию можно запросить на service@deye.com.cn.

Знаки безопасности

• Входные DC-клеммы инвертора нельзя заземлять.
• Поверхность корпуса горячая — не касайтесь.
• Перед использованием внимательно прочтите инструкцию.
• Не выбрасывать в мусор! Утилизация — только лицензированным специалистом.
• Запрещено вскрывать корпус: опасность поражения током, возможны тяжёлые травмы или смерть. Ремонт — только квалифицированным персоналом.
• Цепи AC и DC отключаются по отдельности; персонал обслуживания должен подождать 5 минут до полного снятия напряжения, прежде чем начинать работу.

2. Описание изделия

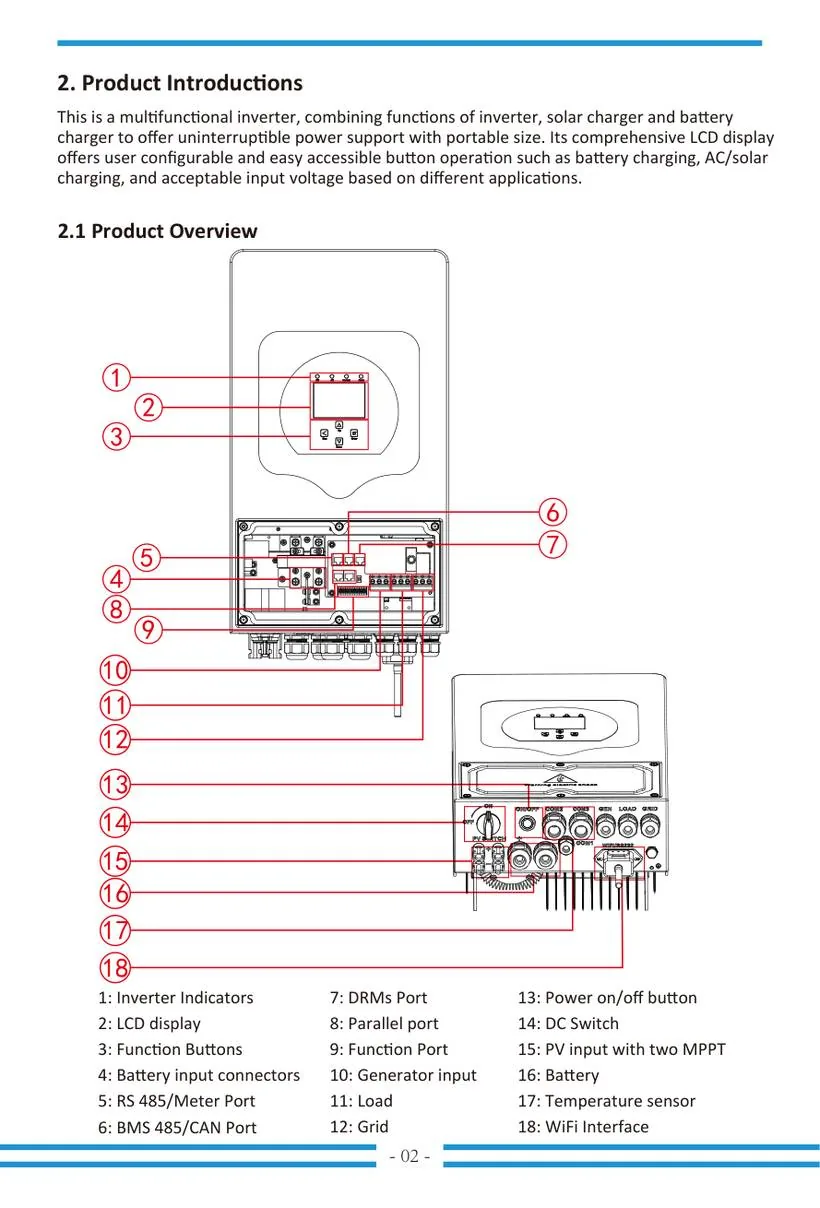

2.1 Общий обзор

Это многофункциональный инвертор, объединяющий функции инвертора, солнечного контроллера заряда и зарядного устройства аккумулятора для бесперебойного питания в компактном корпусе. Информативный ЖК-дисплей с сенсорным управлением позволяет настраивать заряд АКБ, заряд от сети/солнца и допустимое входное напряжение под разные применения.

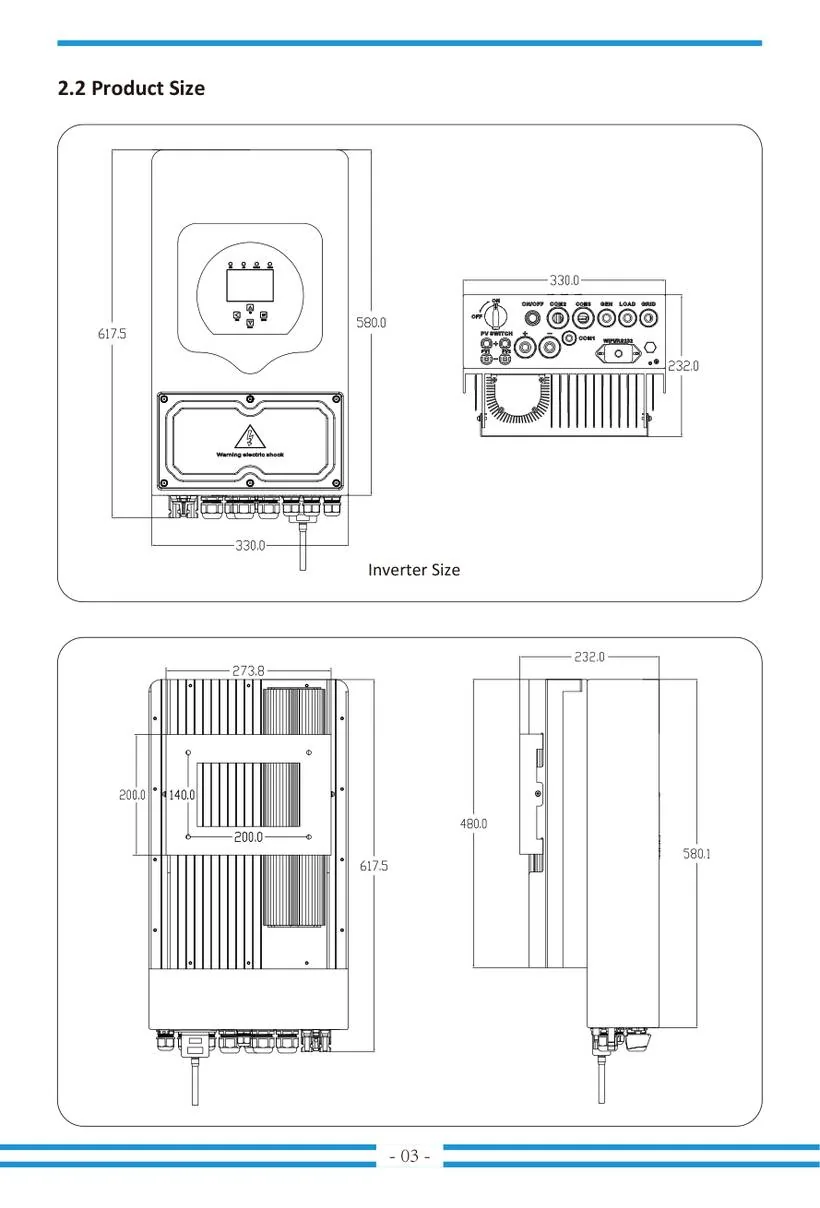

2.2 Габариты

2.3 Функции и возможности

• Самопотребление и продажа излишков в сеть.
• Автоматический перезапуск при восстановлении сети.
• Программируемый приоритет питания: от АКБ или от сети.
• Несколько режимов: подключённый к сети (On-grid), автономный (Off-grid), ИБП (UPS).
• Настраиваемые ток/напряжение заряда АКБ через меню LCD.
• Настраиваемый приоритет источника заряда: сеть / солнце / генератор.
• Совместимость с сетью и с генератором.
• Защиты от перегрузки, перегрева и короткого замыкания.
• «Умный» заряд АКБ для оптимального ресурса.
• Функция ограничения отдачи (limit) — предотвращает «перелив» мощности в сеть.
• Мониторинг по Wi-Fi, два встроенных MPP-трекера.
• Трёхступенчатый MPPT-заряд, функция «Время использования» (Time of Use), функция «Умная нагрузка».

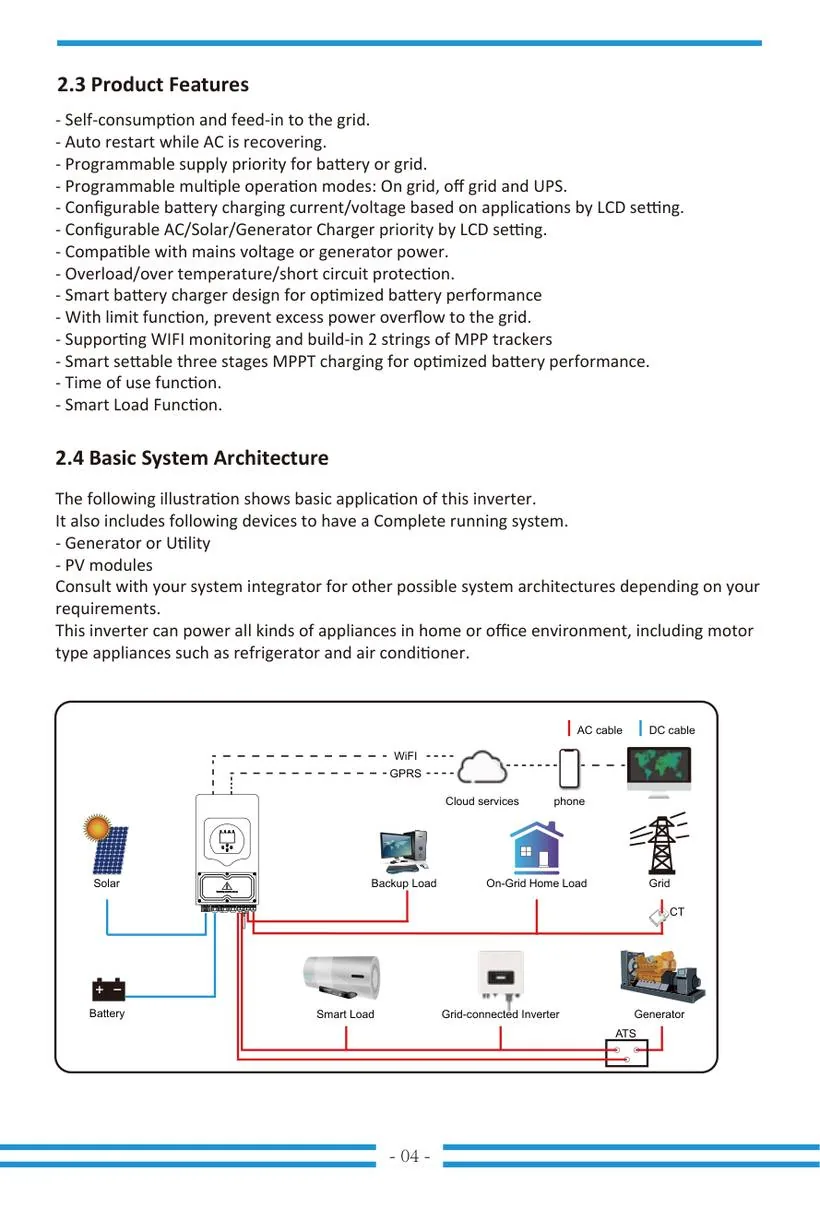

2.4 Базовая архитектура системы

3. Монтаж и подключение

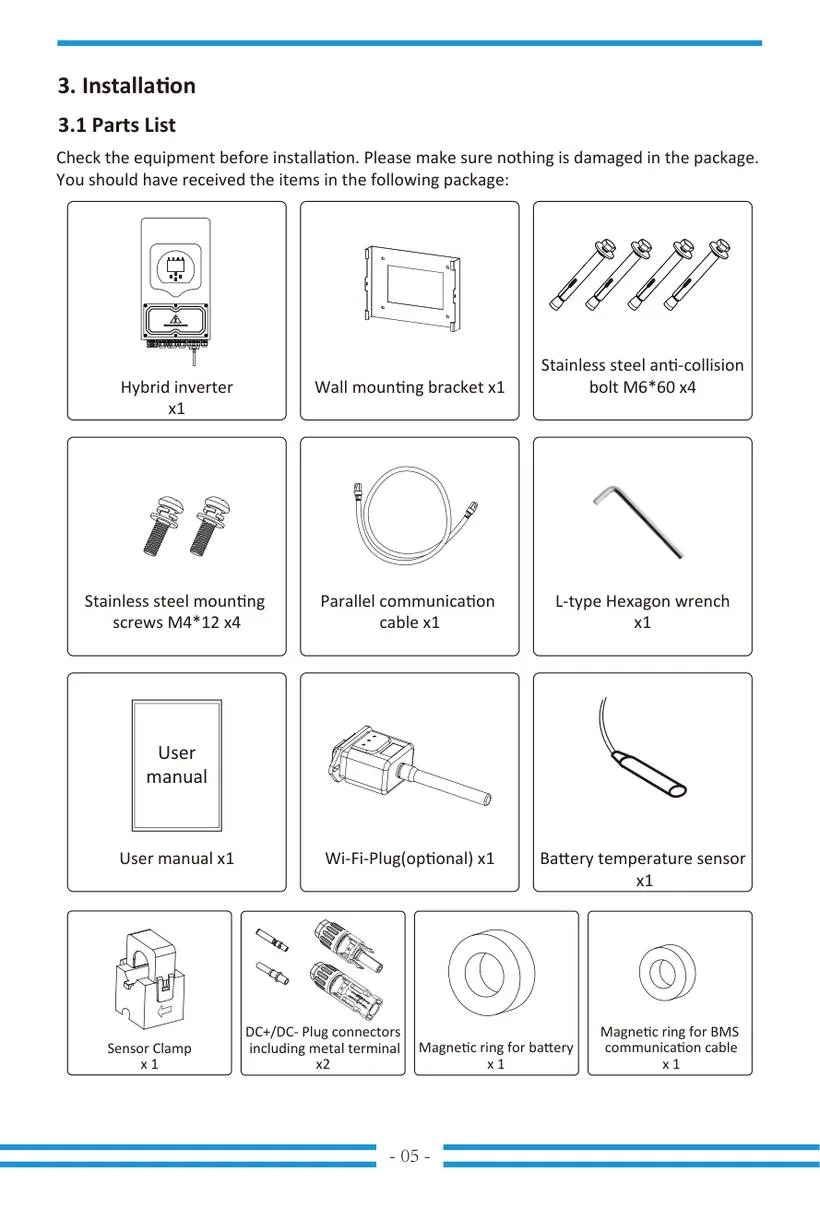

3.1 Комплект поставки

Проверьте оборудование перед установкой — в упаковке ничего не должно быть повреждено. В комплект входят:

• Гибридный инвертор ×1, настенный кронштейн ×1;
• Кабель параллельной связи ×1, шестигранный Г-образный ключ ×1;
• Анкерные болты из нержавеющей стали M6×60 ×4, монтажные винты M4×12 ×4;
• Руководство пользователя ×1, датчик температуры АКБ ×1;
• Wi-Fi-модуль (опционально) ×1, клещи токового датчика (CT) ×1;
• Разъёмы DC+/DC− с металлическими наконечниками ×2;
• Ферритовое кольцо для силового кабеля АКБ ×1 и для кабеля связи BMS ×1.

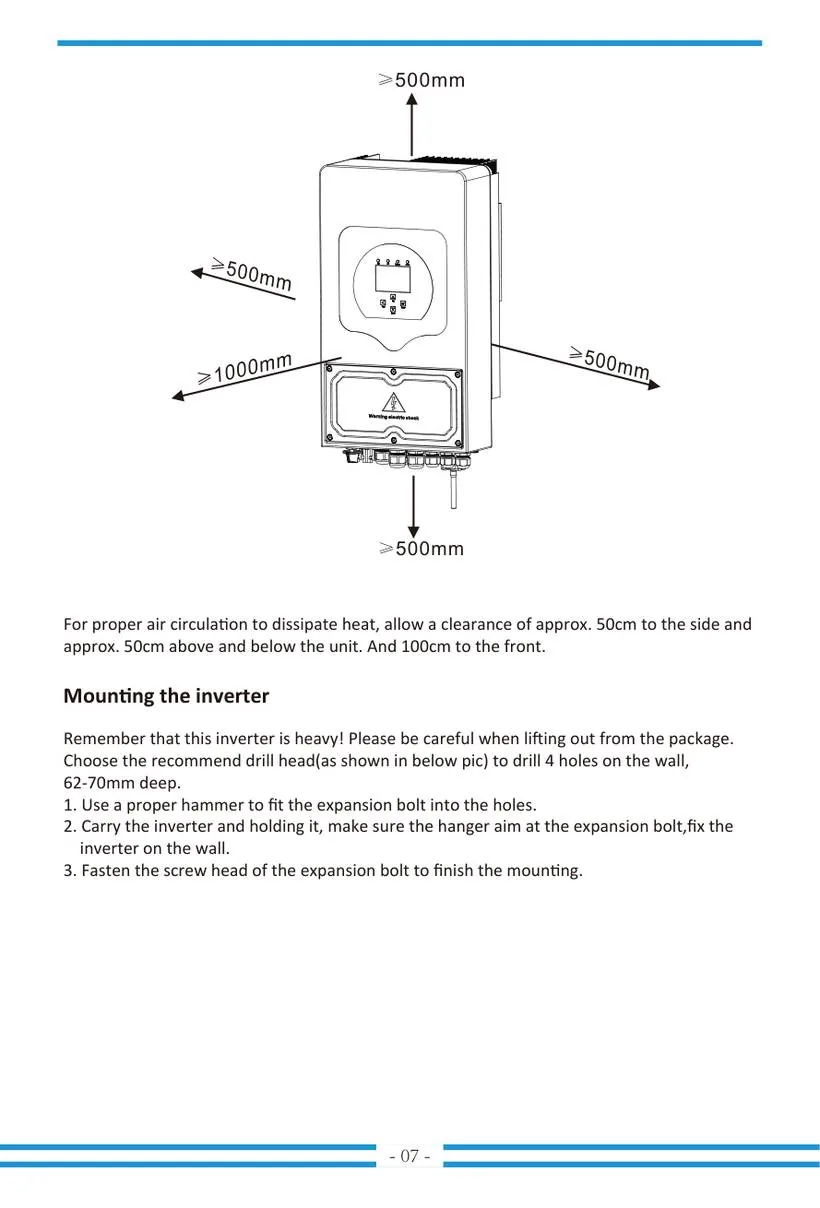

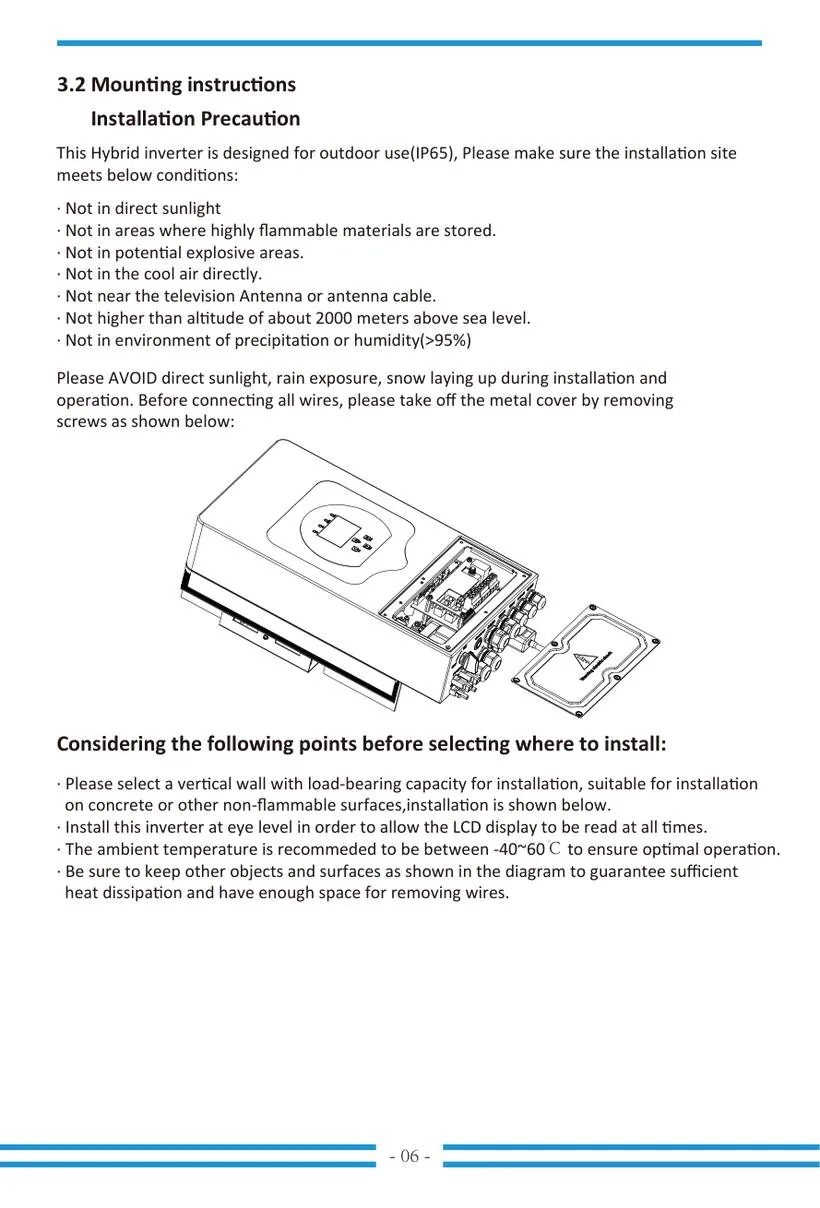

3.2 Указания по установке

Инвертор предназначен для наружной установки (IP65). Место установки должно отвечать условиям:

• Без прямых солнечных лучей, дождя, скопления снега.
• Не возле легковоспламеняющихся материалов и не во взрывоопасных зонах.
• Не на прямом потоке холодного воздуха; не рядом с ТВ-антенной и антенным кабелем.
• Не выше ~2000 м над уровнем моря; без осадков и влажности >95%.
• Вертикальная несущая стена (бетон или иной негорючий материал).
• На уровне глаз — чтобы был виден дисплей. Рекомендуемая температура среды −40…+60 °C.

Перед подключением проводов снимите металлическую крышку, открутив винты.

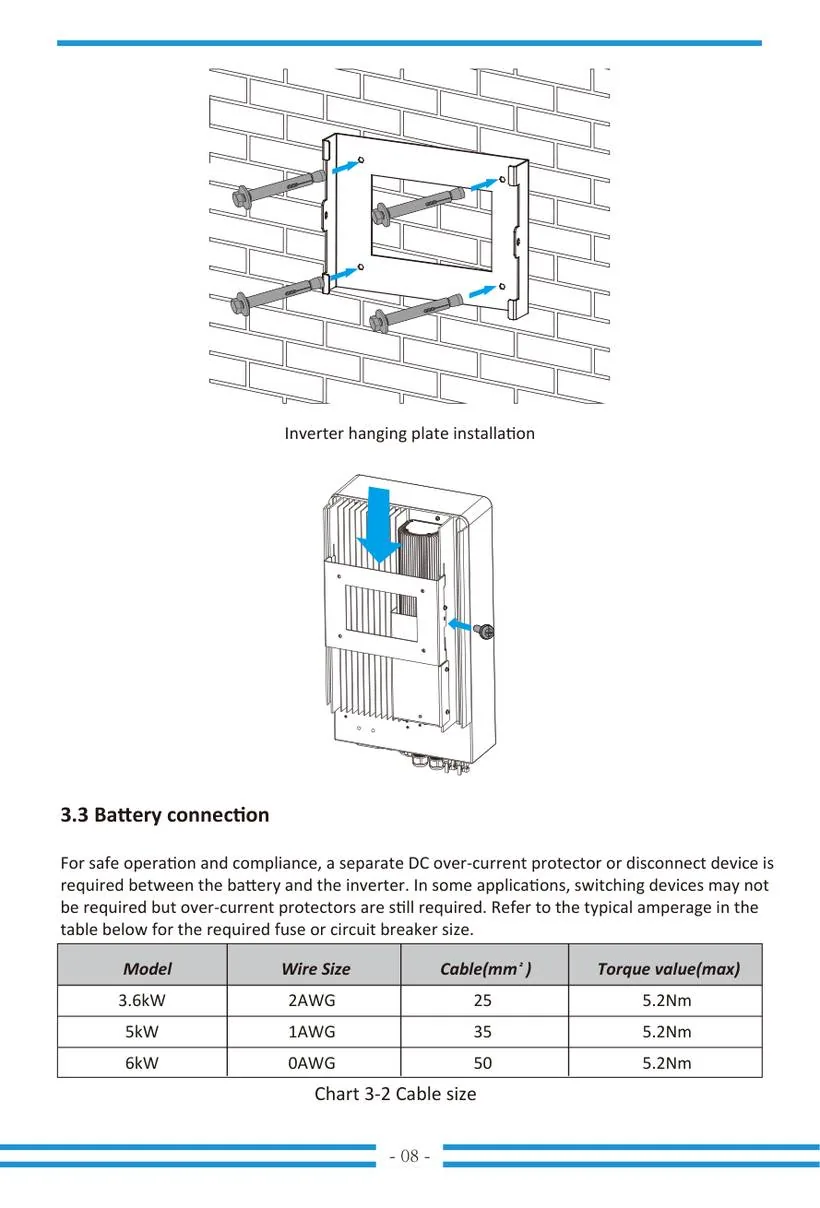

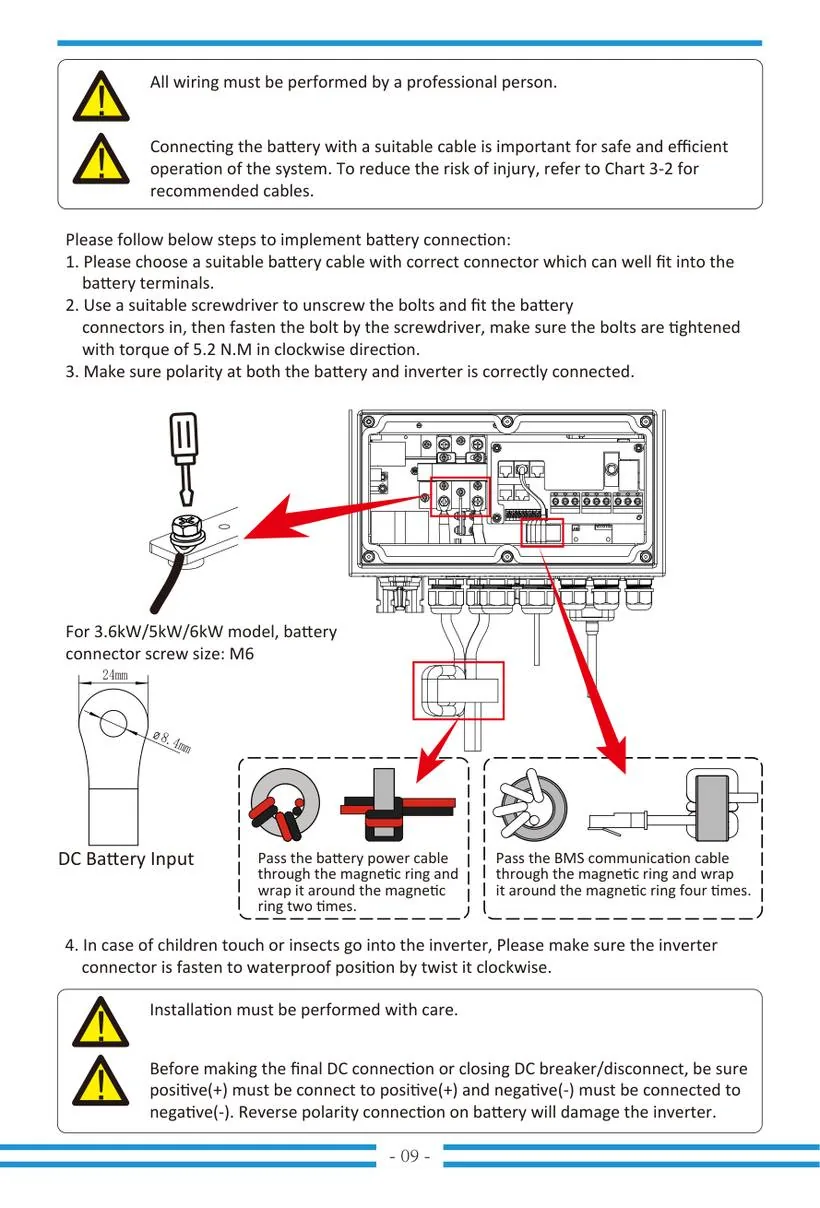

3.3 Подключение аккумулятора

Для безопасности между АКБ и инвертором обязателен отдельный DC-предохранитель или автомат защиты от сверхтока. Рекомендуемое сечение кабеля АКБ:

Порядок подключения АКБ:

1. Подберите кабель с подходящим наконечником под клеммы АКБ (винт клеммы M6).
2. Открутите болт клеммы, вставьте наконечник, затяните с моментом 5,2 Н·м по часовой стрелке.
3. Строго соблюдайте полярность на АКБ и на инверторе: «+» к «+», «−» к «−». Переплюсовка повреждает инвертор.
4. Заверните разъём инвертора в водозащитное положение (по часовой стрелке) — защита от детей и насекомых.

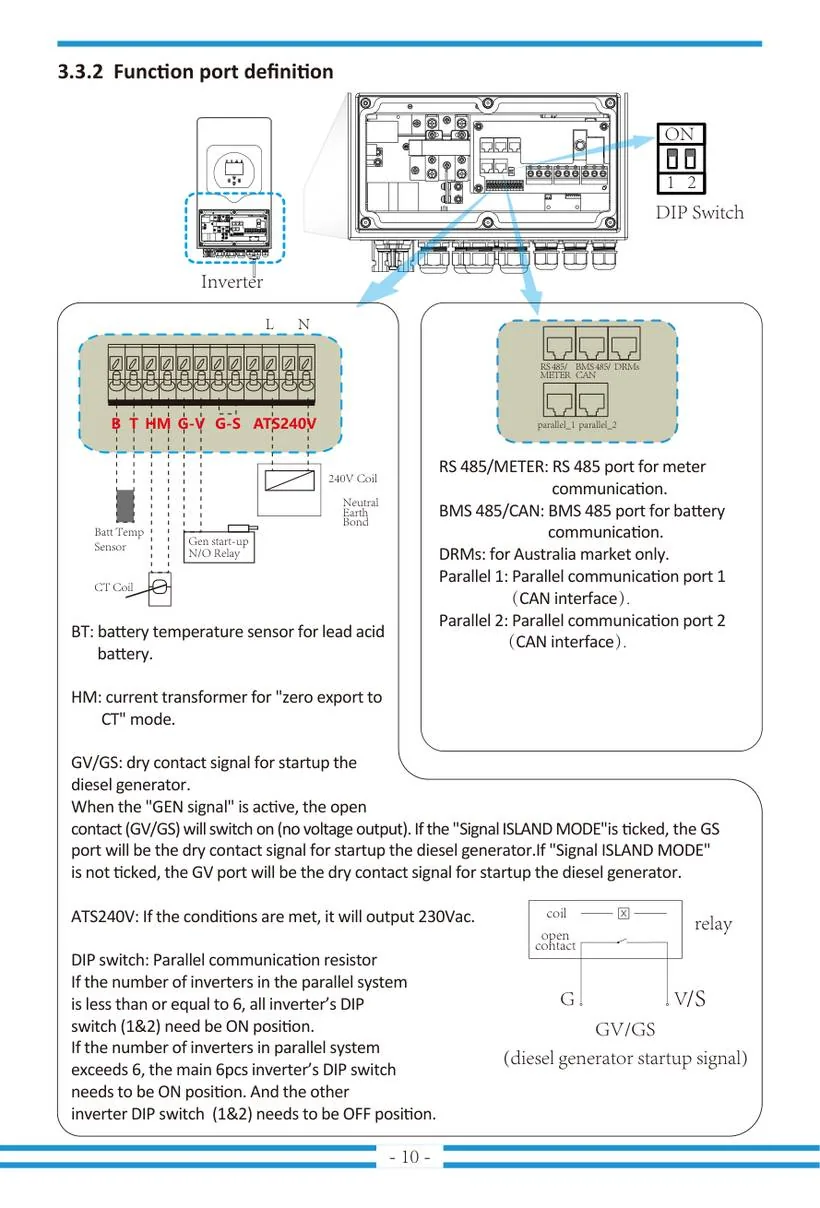

3.3.2 Назначение функционального порта

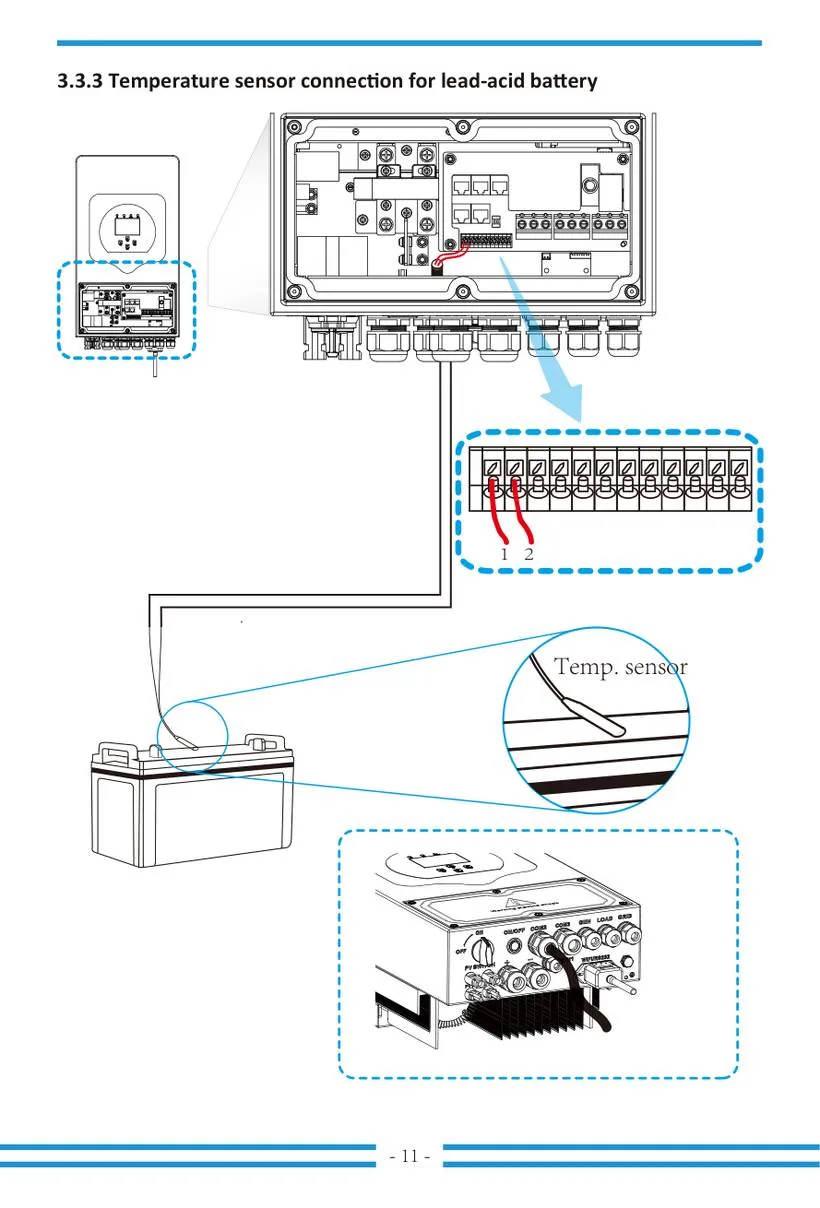

• BAT (B): датчик температуры для свинцово-кислотных АКБ.
• HM: токовый трансформатор (CT) для режима «нулевой экспорт по CT».
• GV/GS: «сухой контакт» для запуска дизель-генератора. При активном сигнале «GEN» открытый контакт замыкается (без выхода напряжения). Если включён «Signal ISLAND MODE» — сигналом запуска служит порт GS, если выключен — порт GV.
• ATS240V: при выполнении условий выдаёт 230 В перем. тока.
• DIP-переключатель: терминатор параллельной связи. Если инверторов в параллели ≤6 — DIP (1 и 2) всех в положение ON; если >6 — у 6 основных ON, у остальных OFF.
• RS485/METER — связь со счётчиком; BMS 485/CAN — связь с АКБ; DRMs — только для рынка Австралии; Parallel 1/2 — порты параллельной связи (интерфейс CAN).

3.4 Подключение сети (Grid) и резервной нагрузки (Load)

• Перед подключением к сети установите отдельный AC-автомат между инвертором и сетью, а также между резервной нагрузкой и инвертором. Для модели 3,6/5/6 кВт рекомендуемый автомат: нагрузка — 40 А, сеть — 40 А.

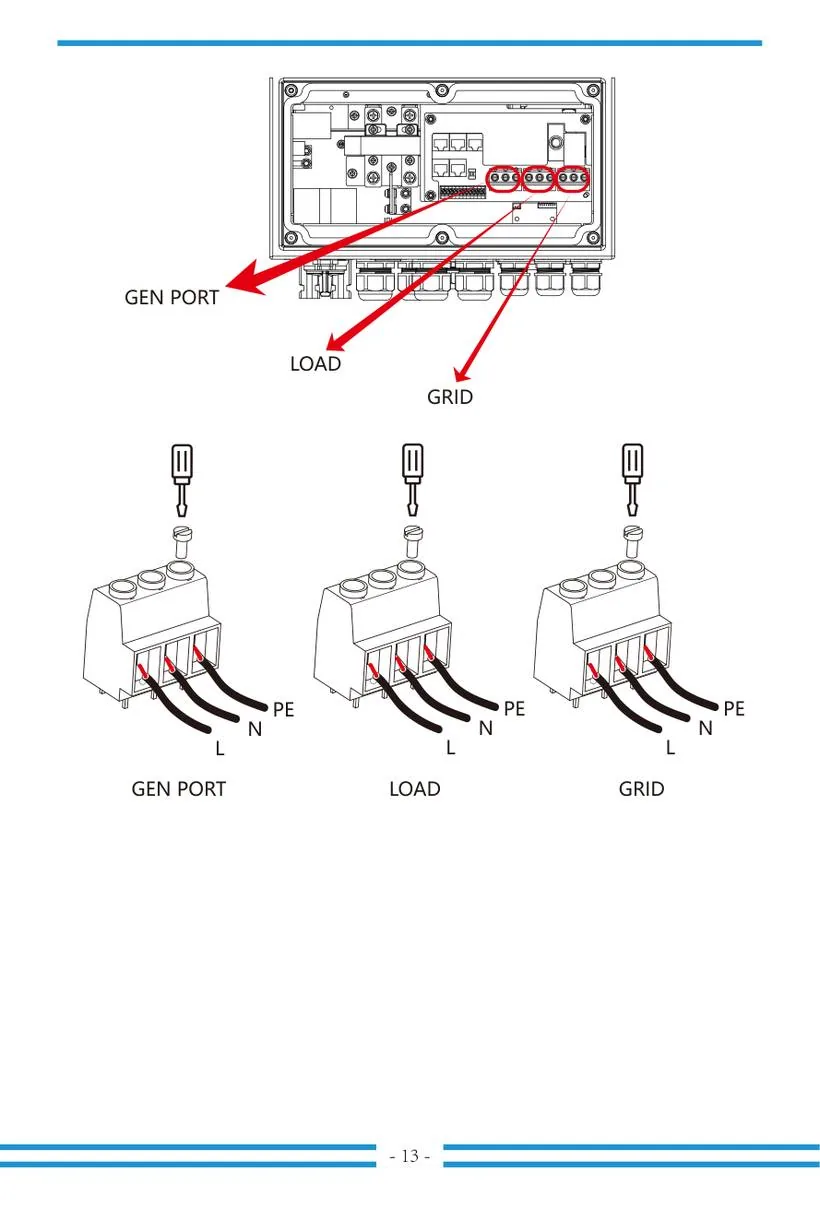

• Три клеммные колодки помечены «Grid», «Load» и «GEN». Не перепутайте вход и выход.

Порядок: сначала отключите AC-автомат; снимите изоляцию на 10 мм; вставьте провода согласно полярности на колодке и затяните. Обязательно подключите соответствующие N и PE.

3.5 Подключение солнечных панелей (PV)

Перед подключением PV установите отдельный DC-автомат между инвертором и панелями. Выбор PV-модулей:

• Напряжение холостого хода (Voc) панелей не должно превышать макс. напряжение массива инвертора.
• Voc должно быть выше минимального пускового напряжения.
• Модули класса А по IEC 61730.

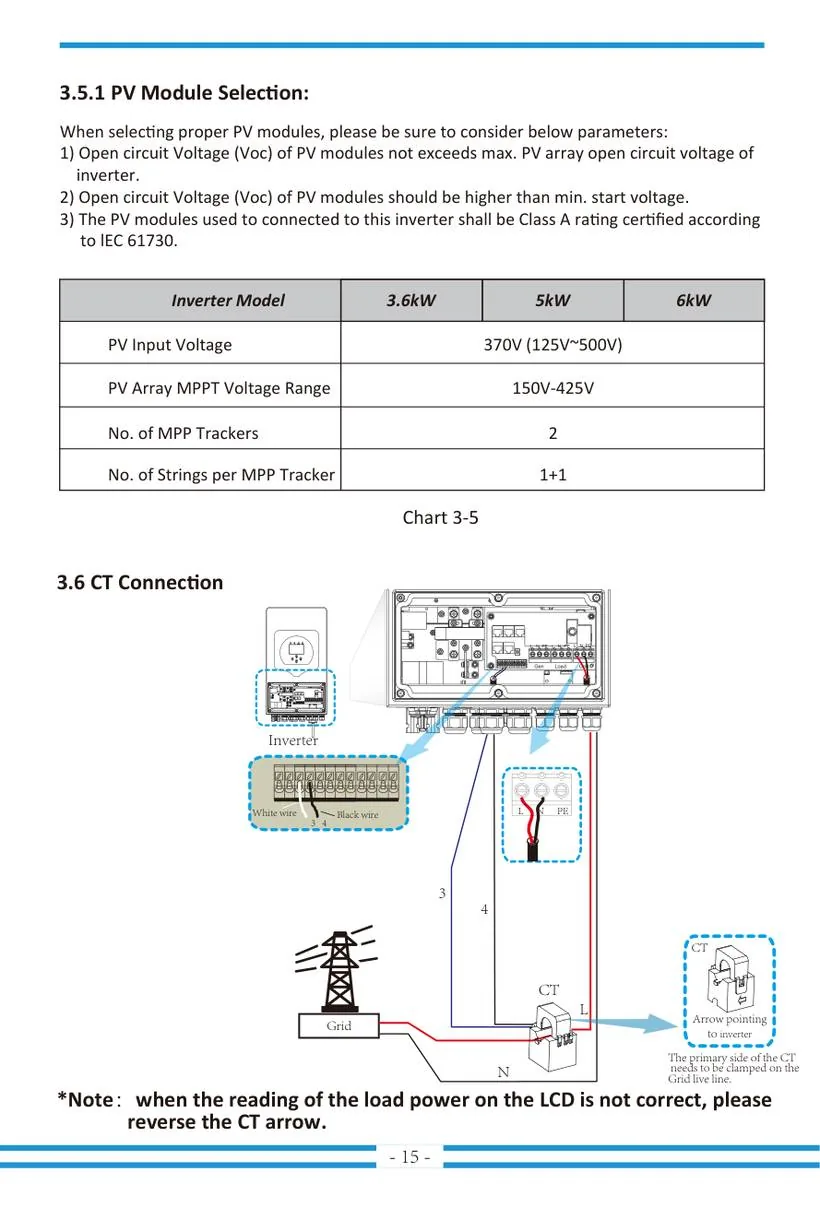

3.6 Подключение токового трансформатора (CT)

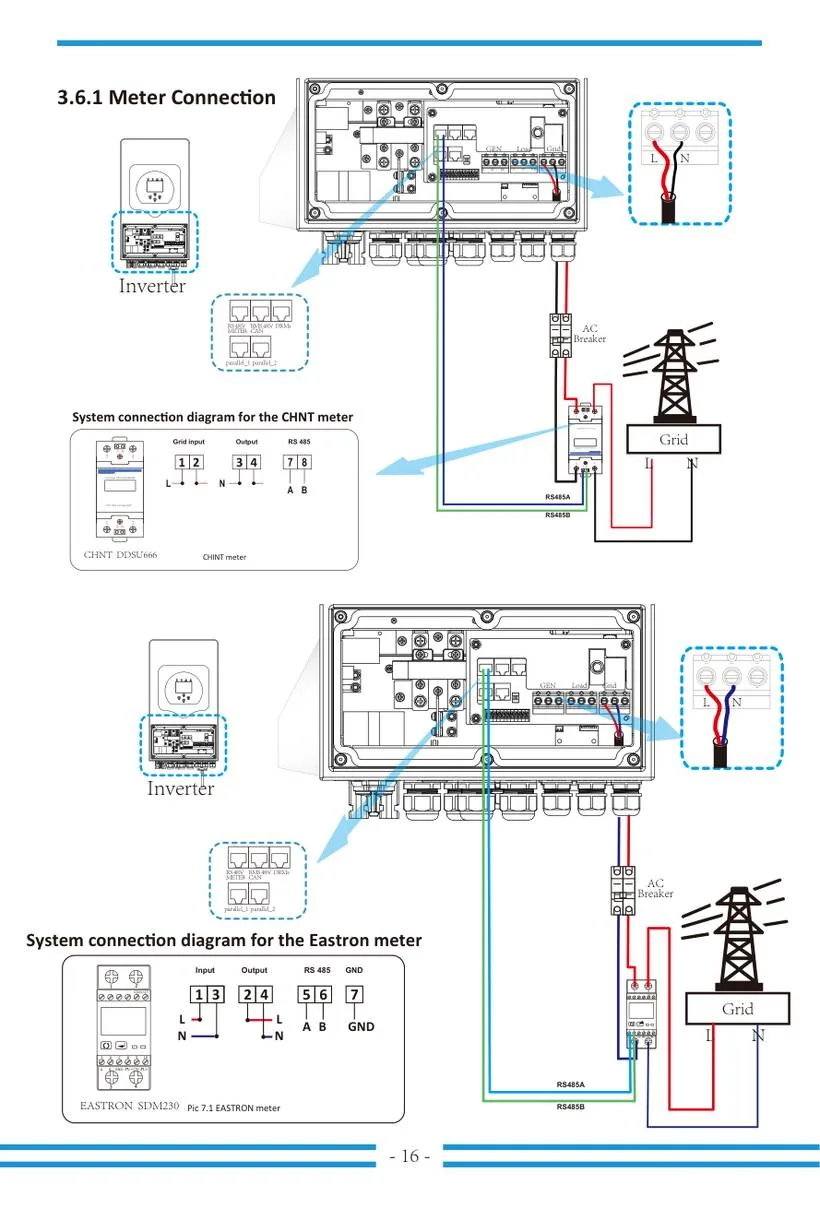

3.6.1 Подключение счётчика энергии

3.7 Заземление (обязательно)

Заземляющий кабель подключается к шине заземления на стороне сети — это защищает от удара током при отказе штатного защитного проводника. Сечение PE — как в таблице AC выше. В финальной установке должен быть автомат, сертифицированный по IEC 60947-1/-2.

3.8 Подключение Wi-Fi

Конфигурация Wi-Fi-модуля — по инструкции к самому модулю. Wi-Fi-модуль не входит в стандартную поставку (опция); в вашем комплекте Wi-Fi/BLE включён.

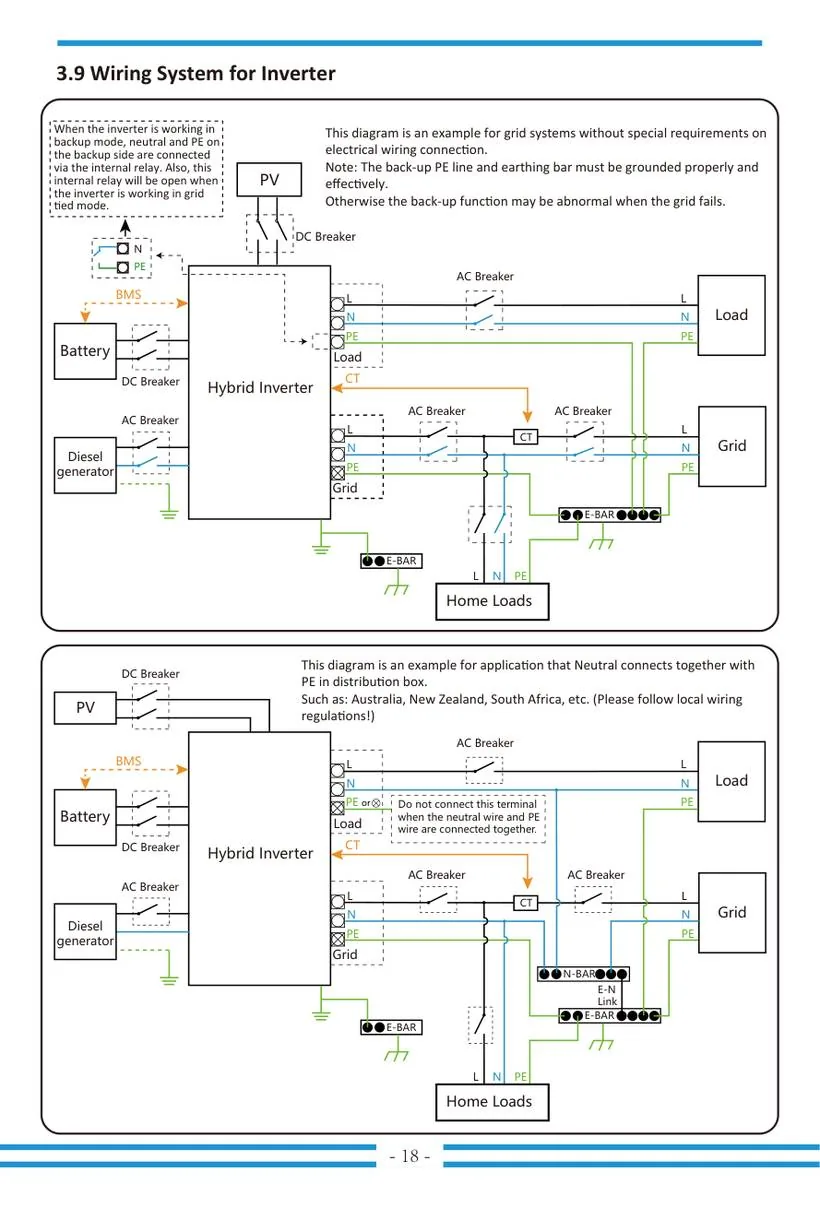

3.9 Полная схема проводки инвертора

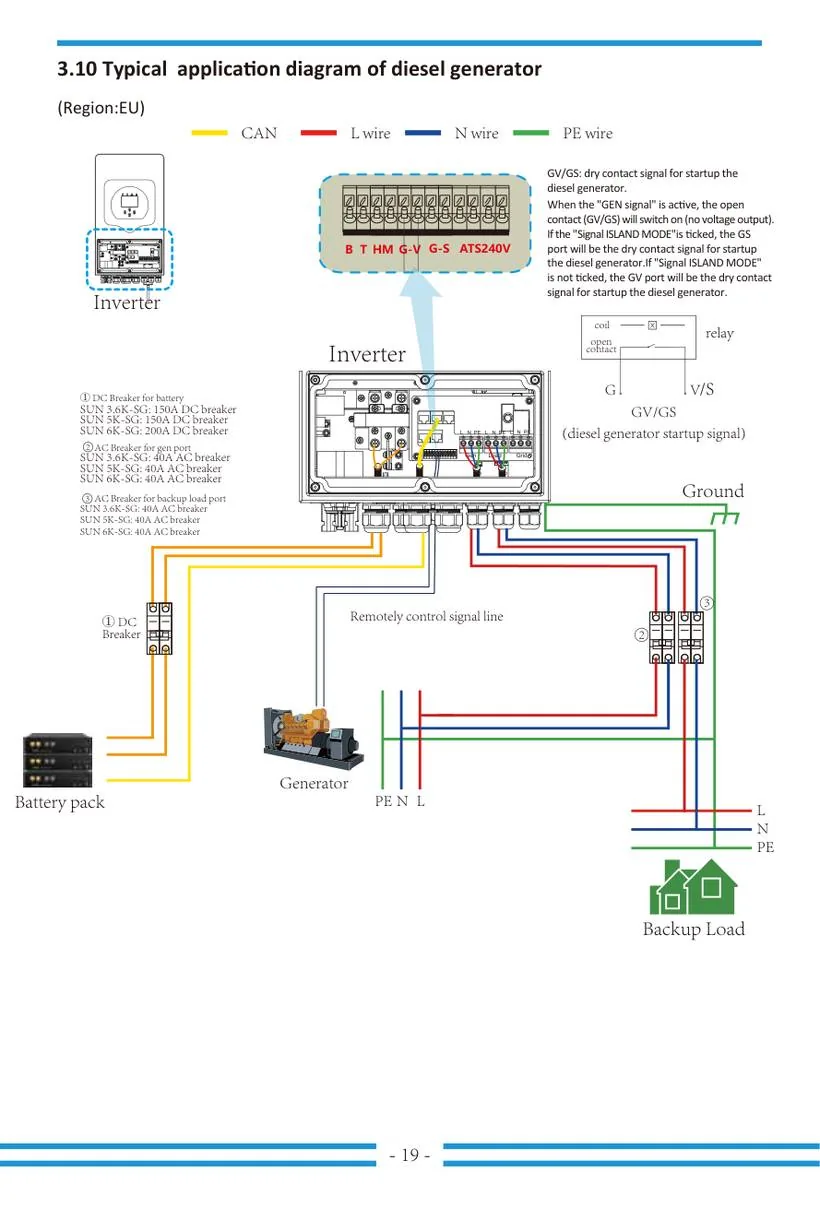

3.10 Типовая схема с дизель-генератором

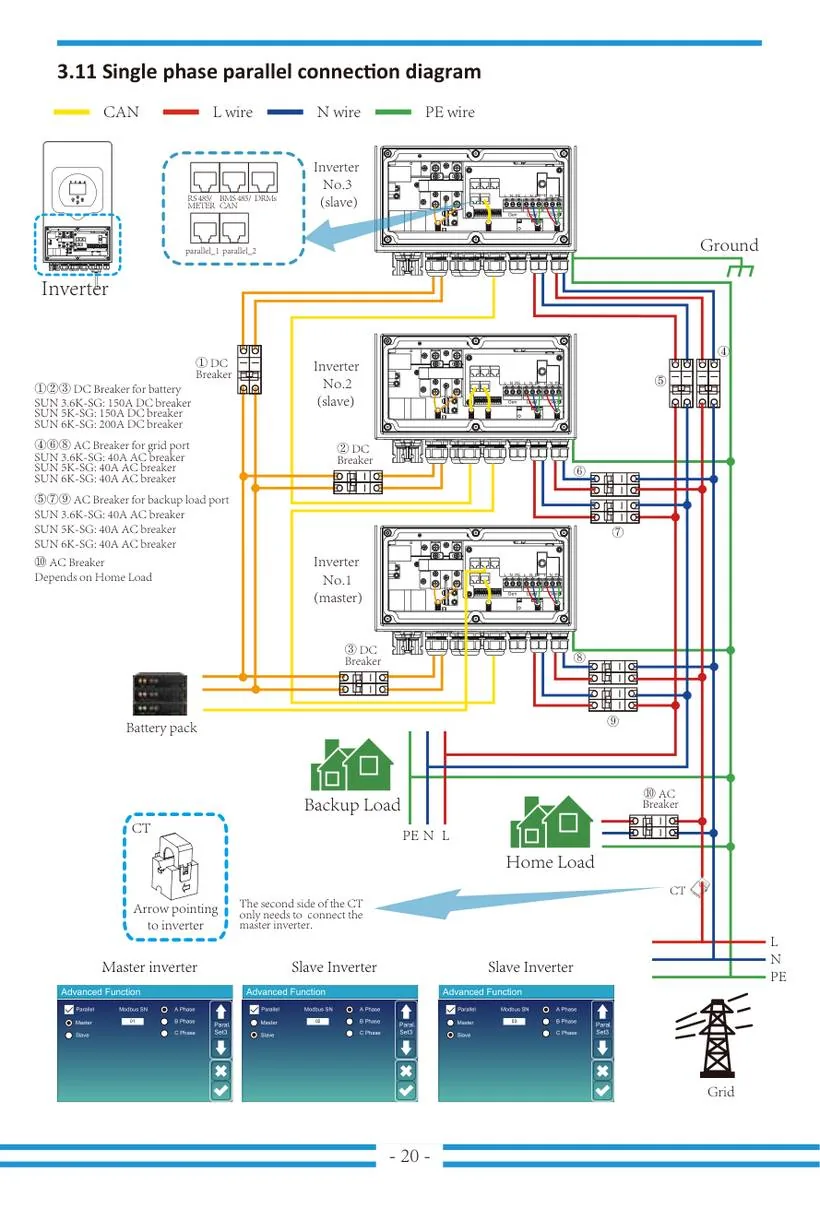

3.11 Параллельное соединение (однофазное)

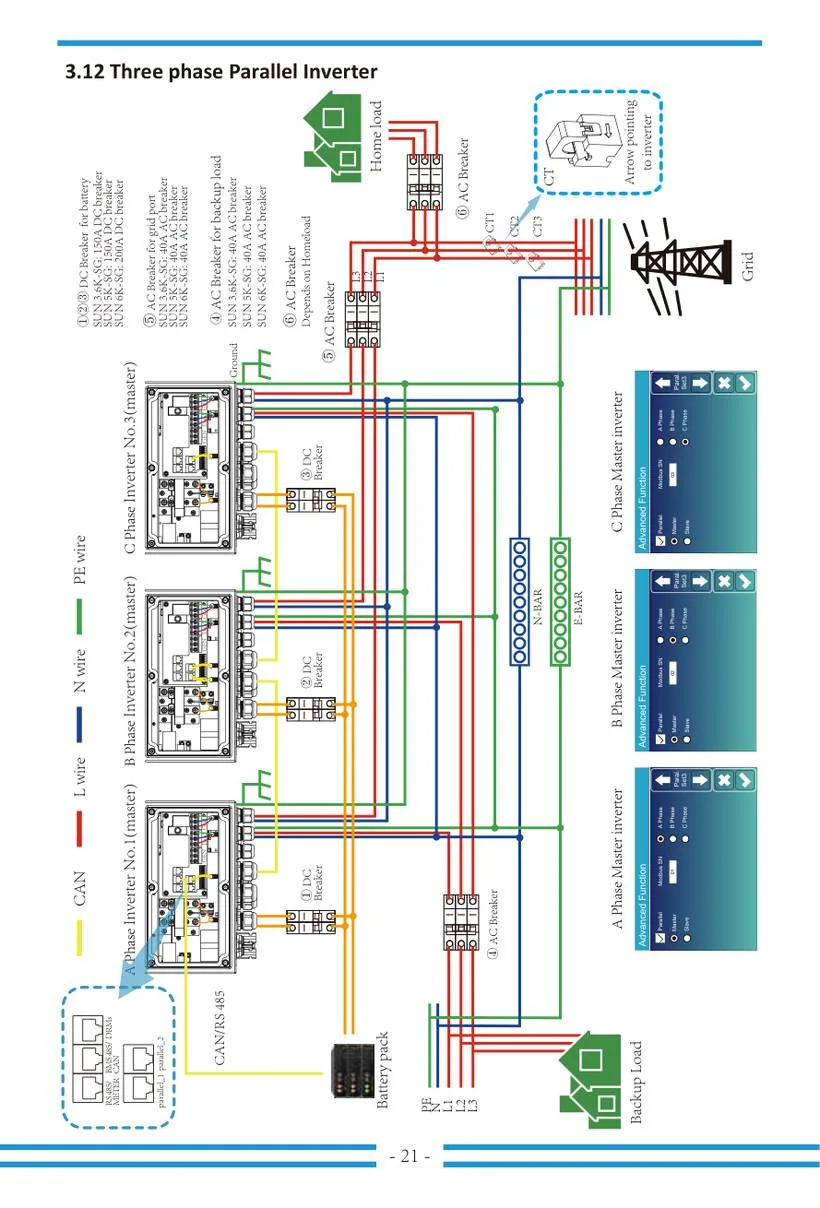

3.12 Трёхфазная параллель

4. Эксплуатация

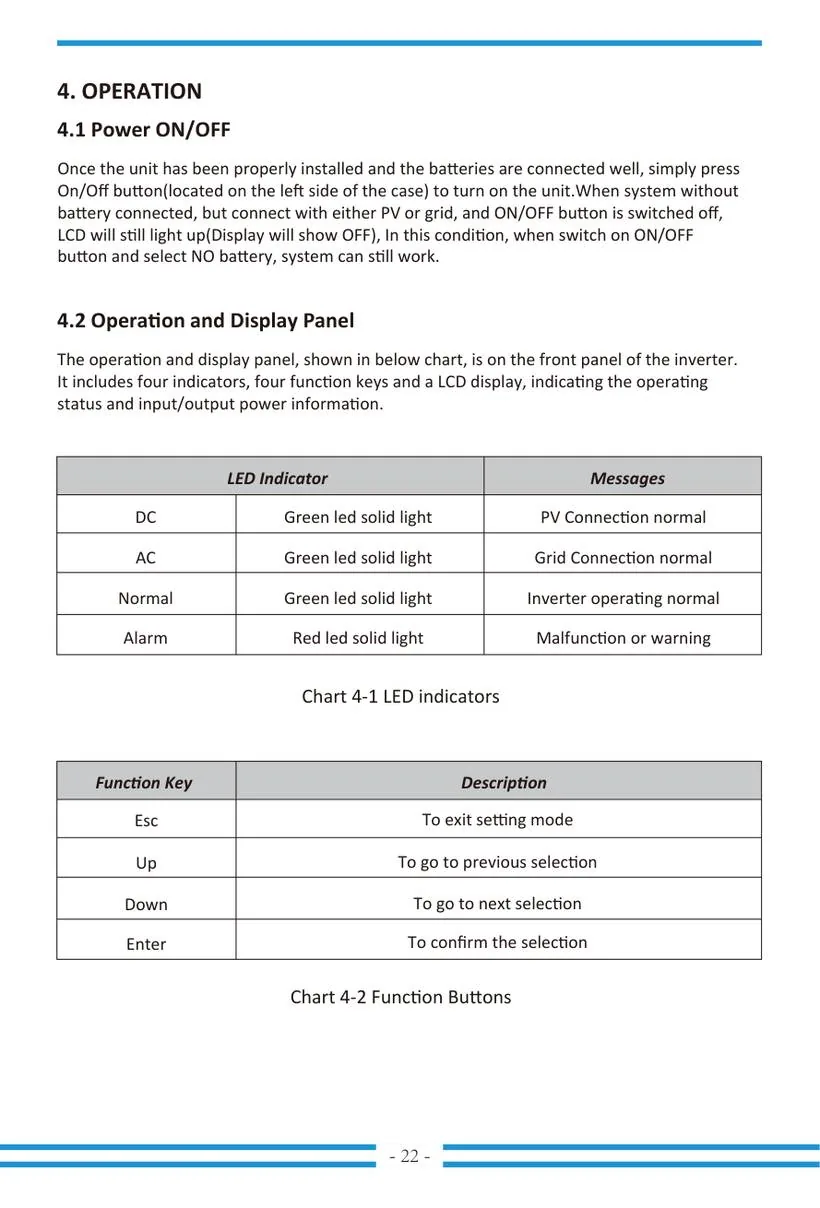

4.1 Включение / выключение

После правильной установки и подключения АКБ нажмите кнопку On/Off (слева на корпусе). Если АКБ не подключён, но есть PV или сеть, а кнопка выключена — дисплей всё равно светится (показывает OFF). В этом состоянии можно включить кнопку и выбрать «No battery» — система будет работать без АКБ.

4.2 Панель управления и индикации

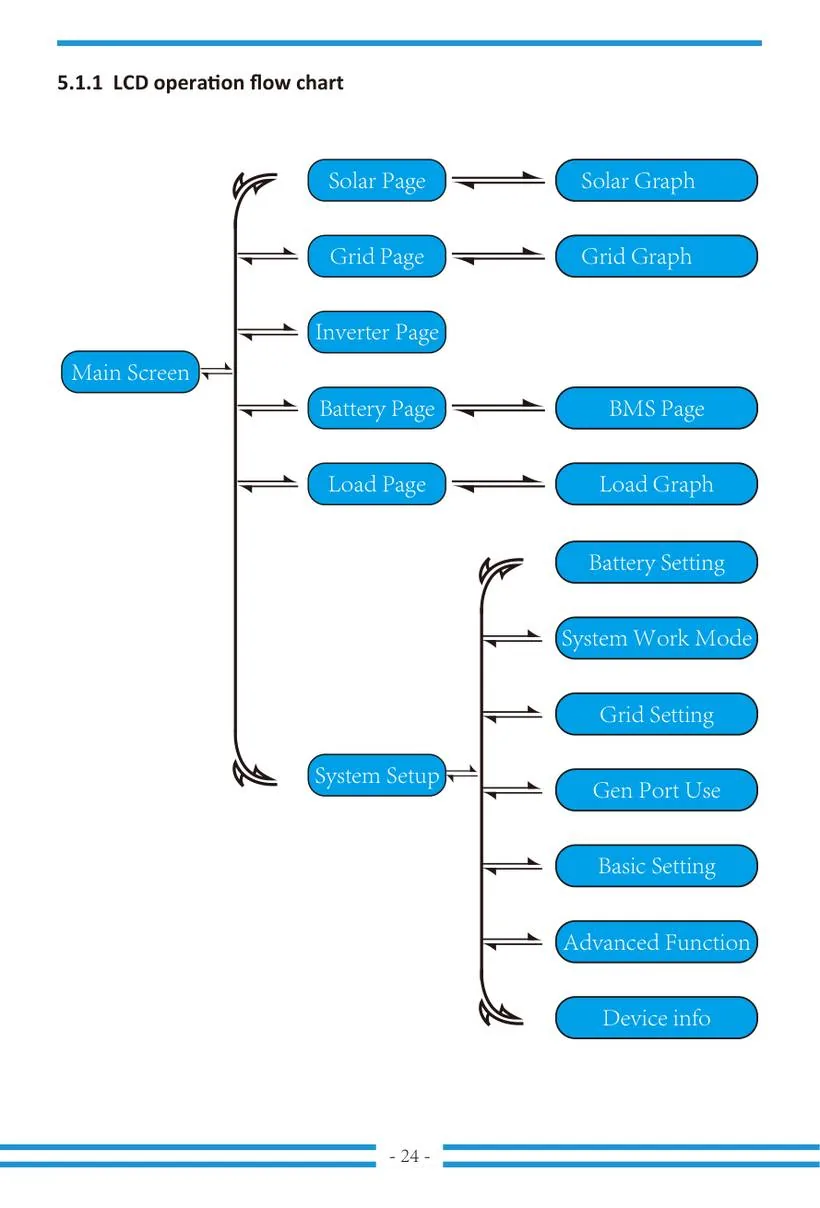

5. ЖК-дисплей и меню

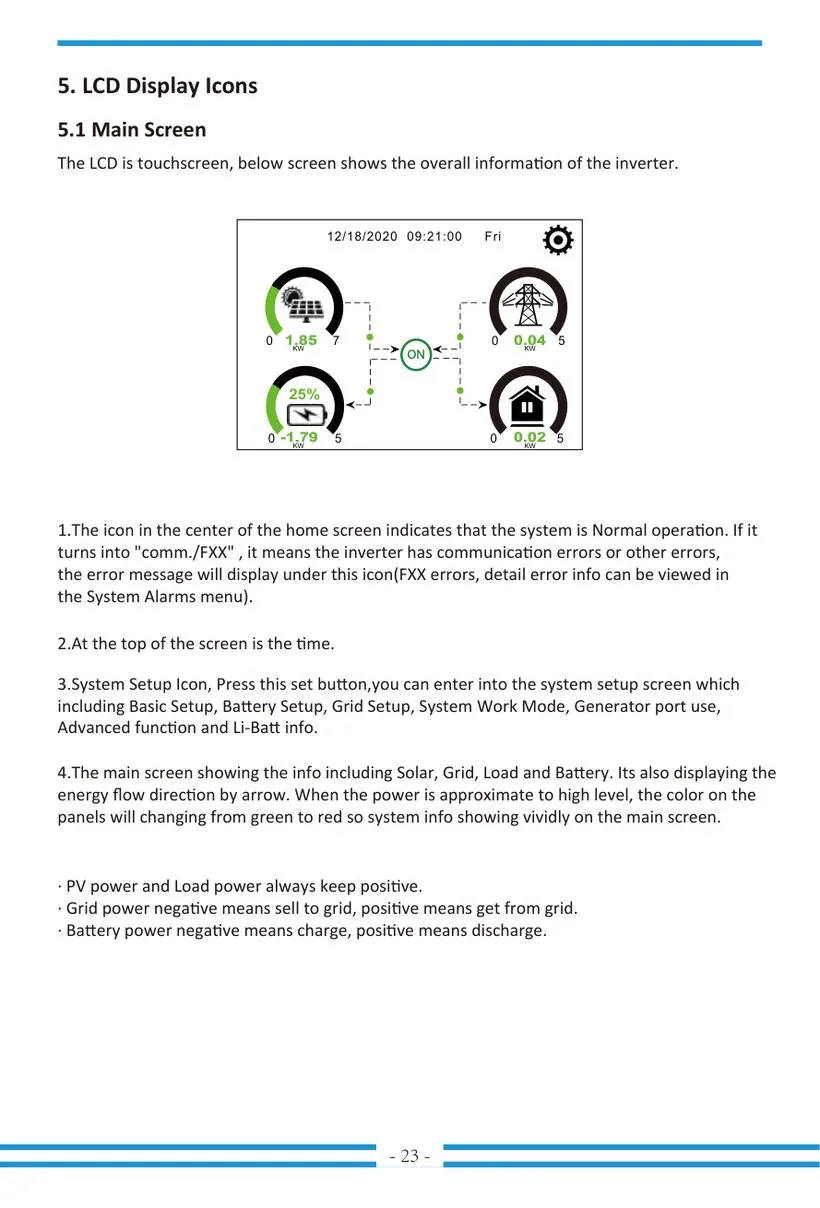

5.1 Главный экран

• Мощность PV и нагрузки всегда положительная.
• Мощность сети: отрицательная = отдача в сеть (экспорт), положительная = потребление из сети.
• Мощность АКБ: отрицательная = заряд, положительная = разряд.

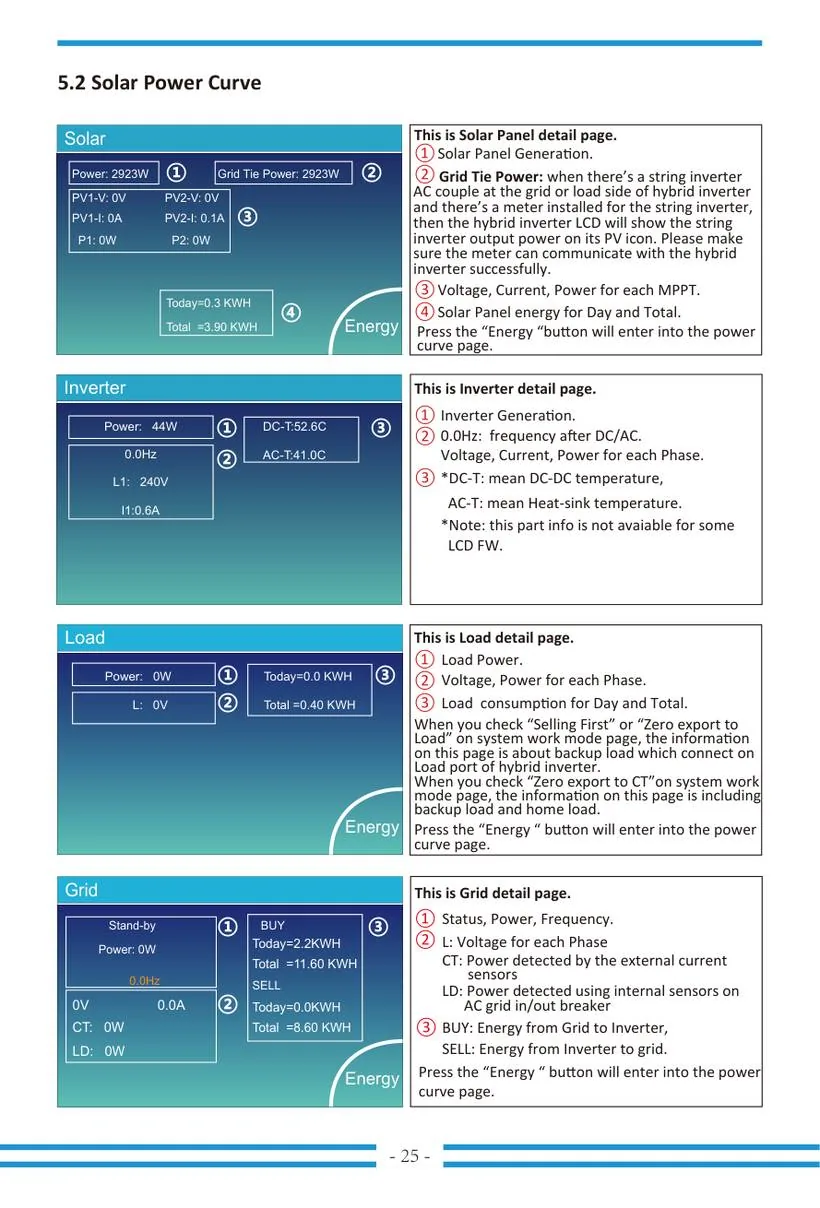

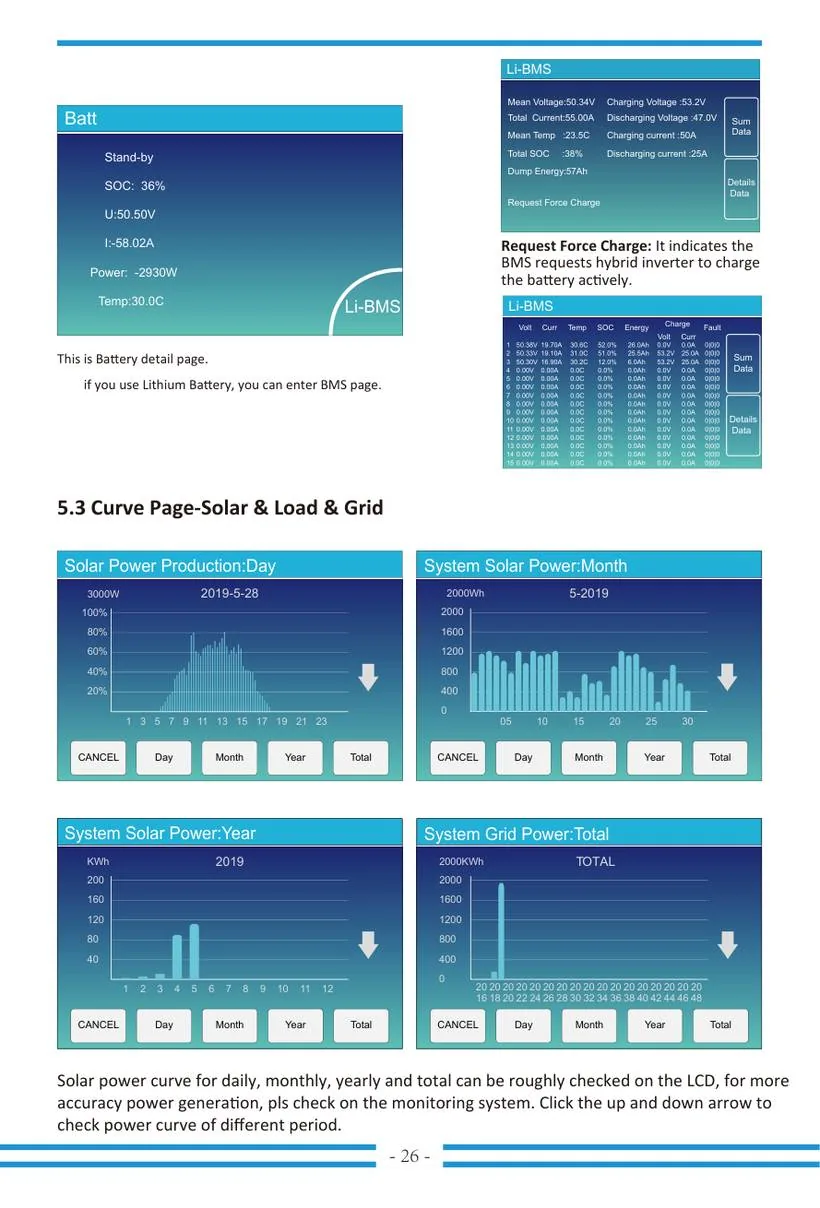

5.2–5.3 Страницы Solar, Grid, Load, Battery и графики

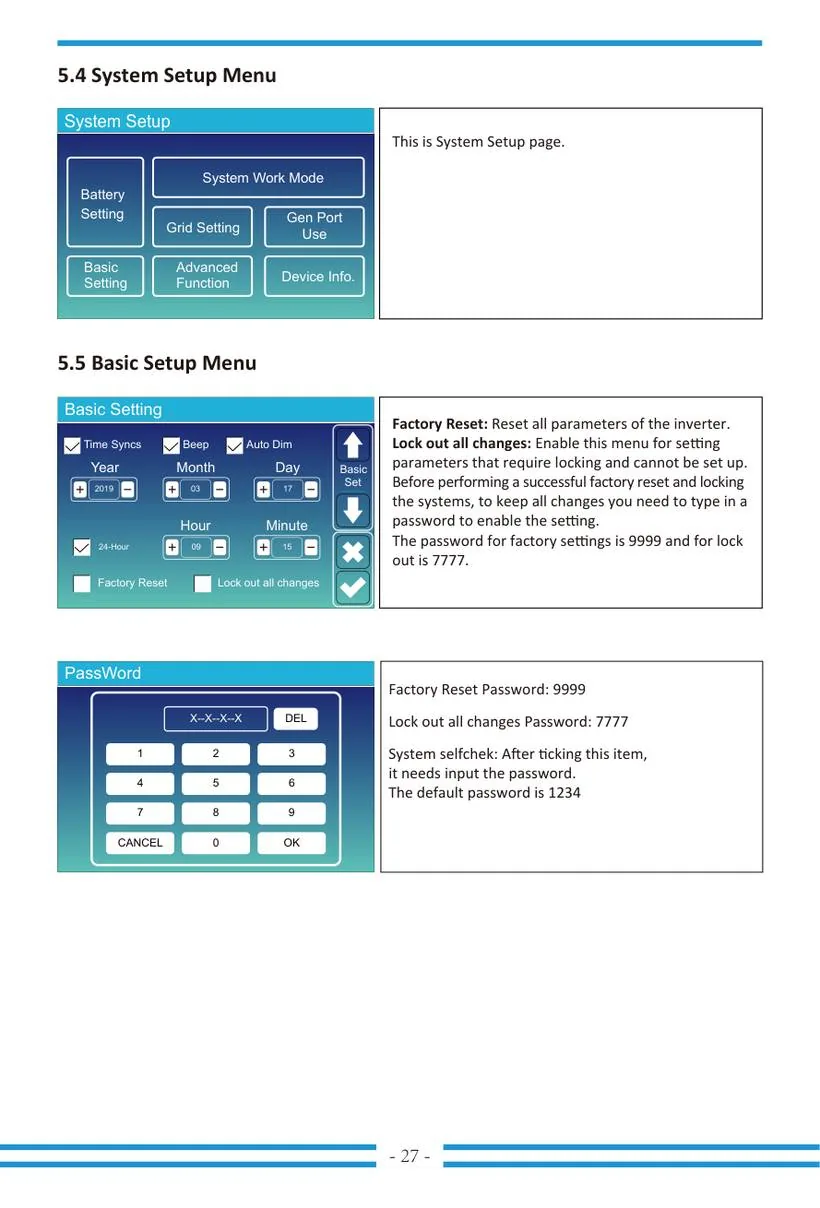

5.4–5.5 Меню System Setup и Basic Setup

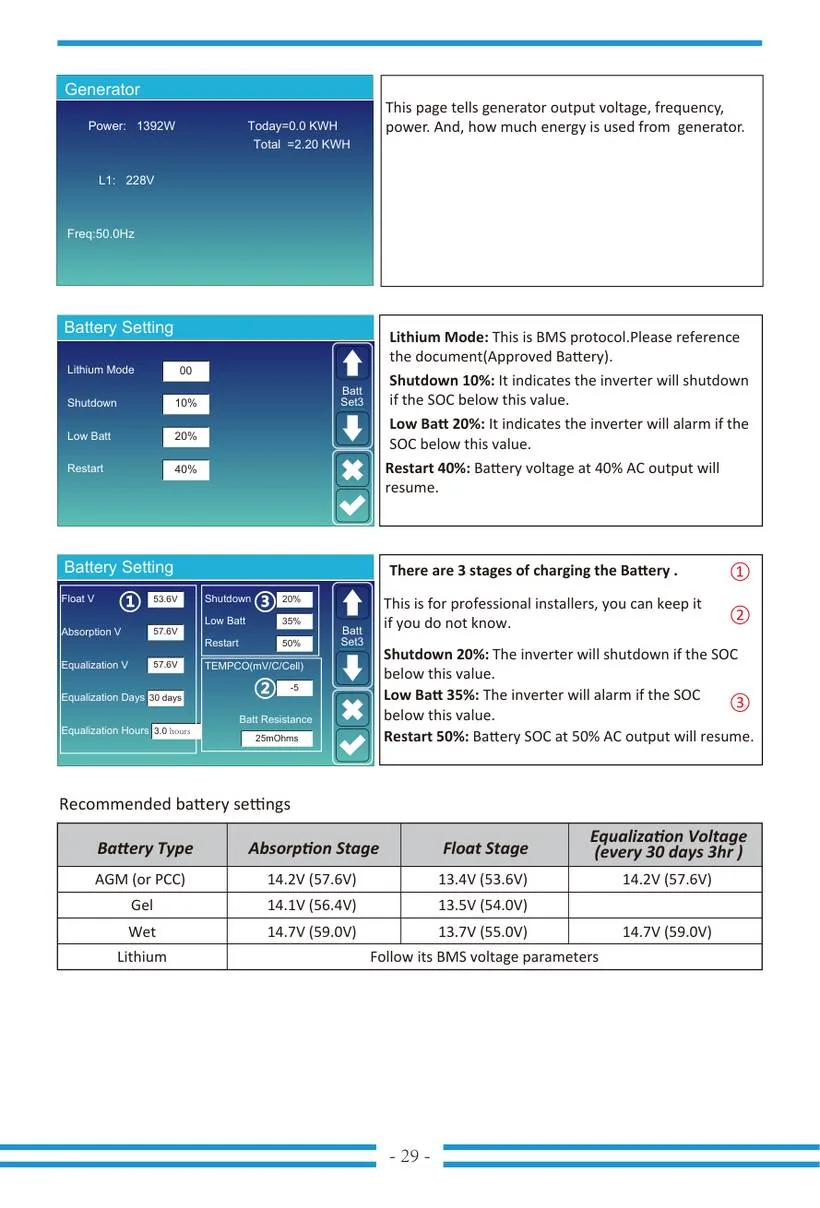

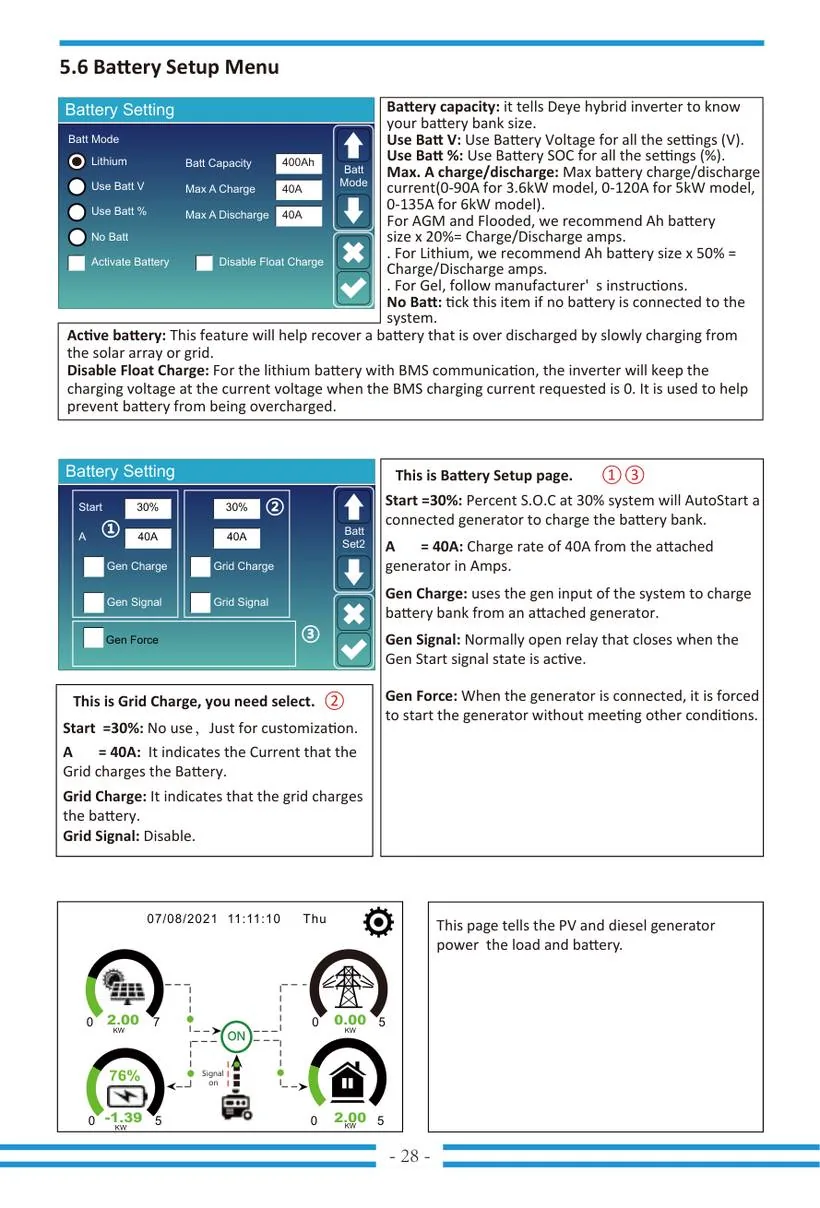

5.6 Меню настройки АКБ (Battery Setup)

• Battery capacity — ёмкость банка АКБ (для вашего комплекта 120 А·ч).
• Use Batt V / Use Batt % — управление по напряжению или по SOC (%).
• Max A charge/discharge — макс. ток заряда/разряда (0–90 А для 3,6 кВт, 0–120 А для 5 кВт, 0–135 А для 6 кВт). Для AGM/Flooded ≈ 20% от ёмкости (А·ч), для лития ≈ 50%.
• No Batt — отметить, если АКБ не подключён.
• Active battery — восстановление переразряженного АКБ медленным зарядом от солнца/сети.
• Disable Float Charge — для литиевого АКБ с BMS: удерживает напряжение заряда, когда запрошенный BMS ток заряда = 0 (защита от перезаряда).
• Gen Charge / Grid Charge — заряд АКБ от генератора / от сети; «Start %» — SOC автозапуска; «A» — ток заряда.

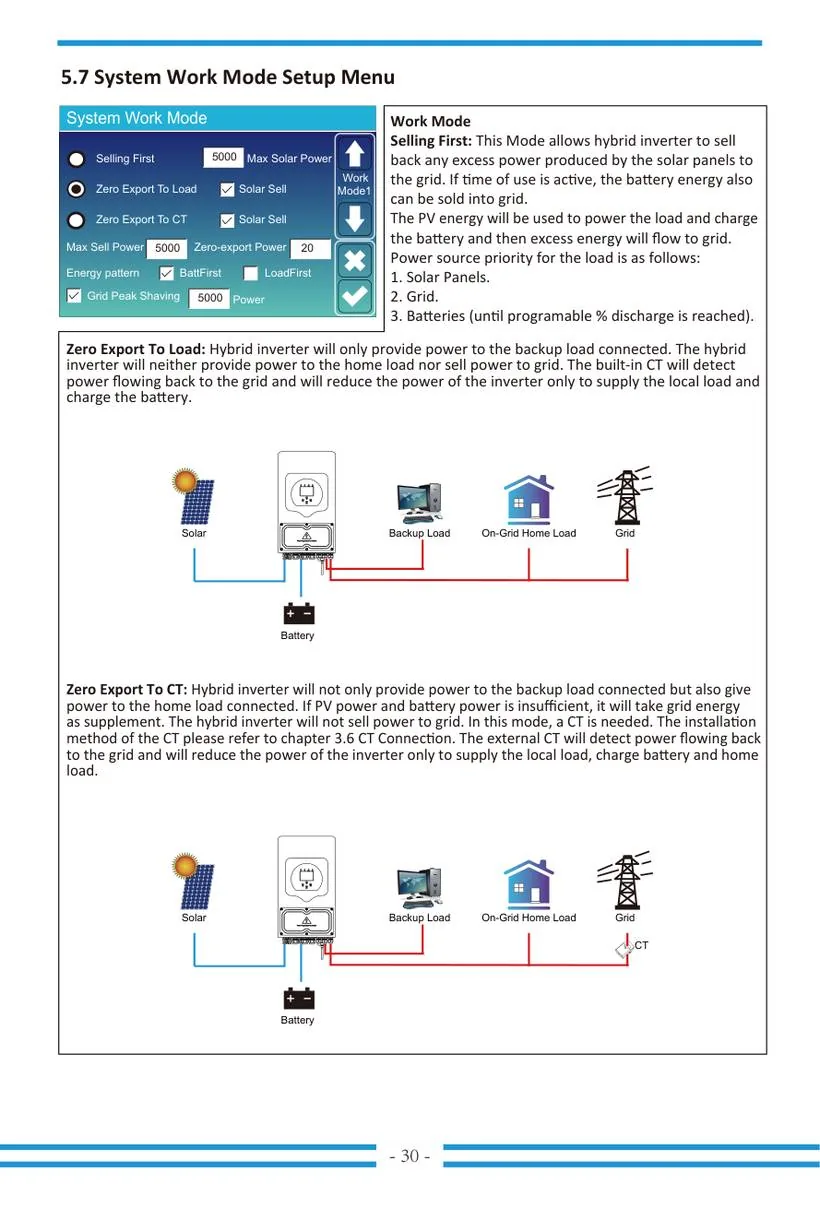

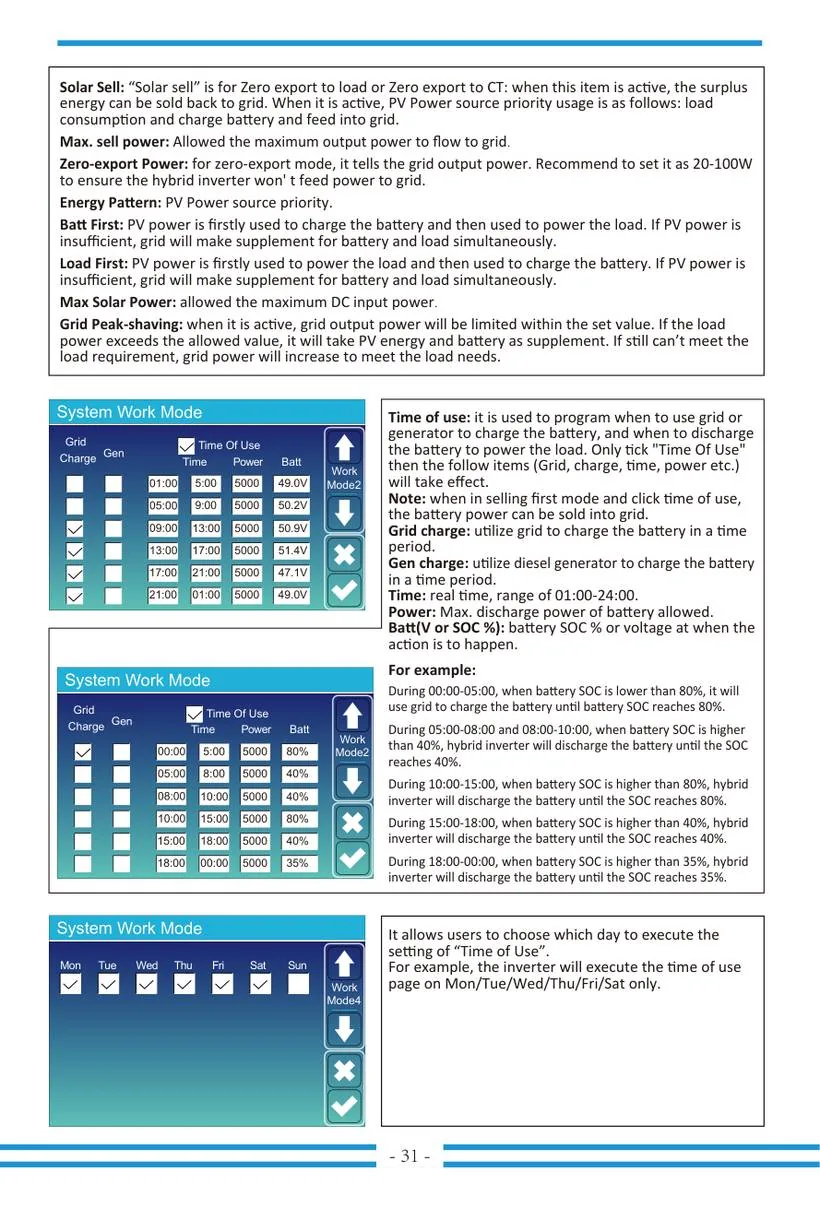

5.7 Меню режимов работы (System Work Mode)

• Selling First (приоритет отдачи в сеть) — инвертор отдаёт излишки солнечной (и при включённом Time of Use — аккумуляторной) энергии в сеть. Приоритет питания нагрузки: 1) солнце, 2) сеть, 3) АКБ (до заданного % разряда). В Беларуси этот режим не используют — выкупа энергии нет, а экспорт без договора запрещён; для местных условий применяют Zero Export.
• Zero Export To Load (нулевой экспорт на нагрузку) — инвертор питает только подключённую резервную нагрузку, не продаёт в сеть; встроенный CT отслеживает обратный поток.
• Zero Export To CT — питает и резервную, и домашнюю нагрузку, при нехватке солнца/АКБ добирает из сети, но не продаёт. Нужен внешний CT (см. 3.6).
• Energy Pattern: Batt First / Load First — приоритет солнечной энергии: сначала заряд АКБ или сначала нагрузка.
• Max Solar Power — макс. входная мощность DC; Max Sell Power — макс. отдача в сеть; Zero-export Power — для режима нулевого экспорта (20–100 Вт, чтобы исключить отдачу).
• Grid Peak-shaving — ограничение мощности из сети заданным значением; при превышении нагрузки добирается из PV и АКБ.

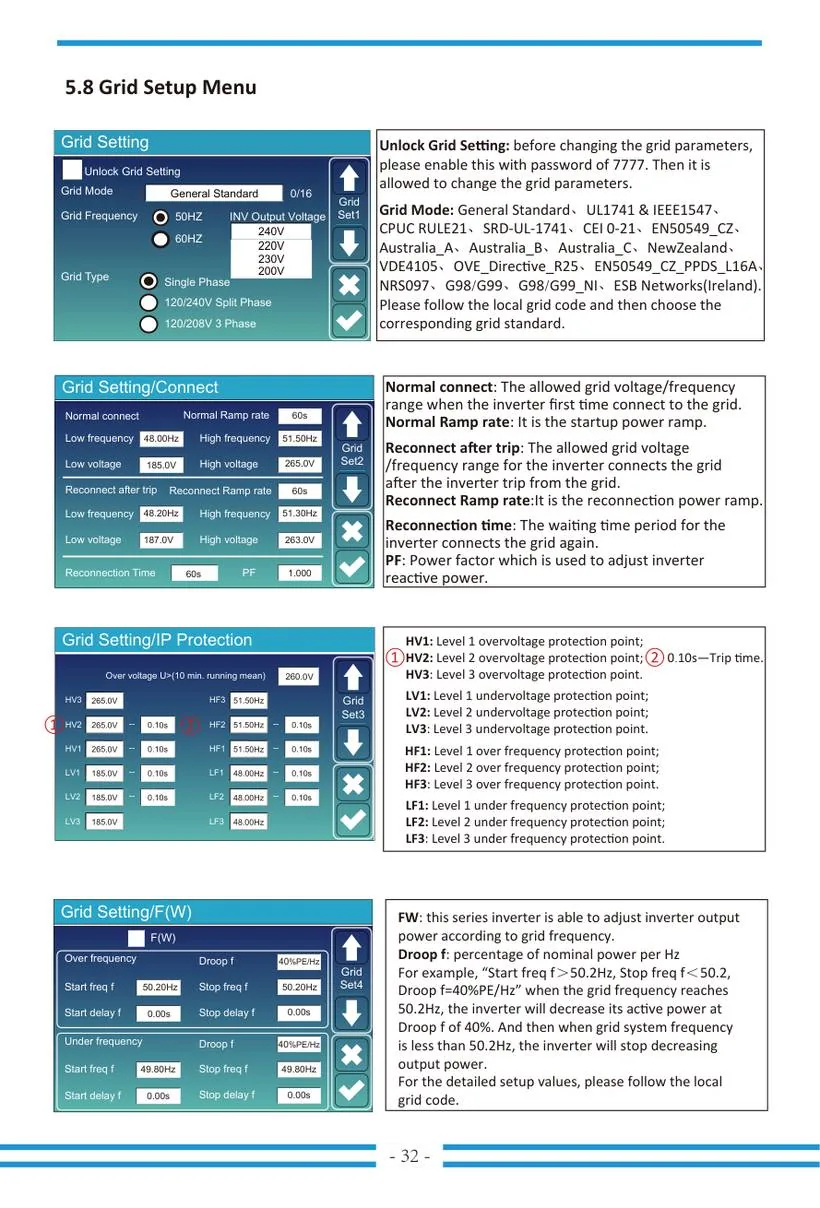

5.8 Меню настройки сети (Grid Setup)

• Grid Mode — выбор сетевого стандарта (General Standard, CEI 0-21, EN50549, VDE4105, G98/G99, Australia A/B/C и др.) — по местным нормам.
• Grid Type — Single Phase (для вашего инвертора), Split Phase 120/240 В, 3-Phase 120/208 В.
• INV Output Voltage — 220/230/240/200 В; частота 50/60 Гц.
• Normal connect / Reconnect after trip — допустимые диапазоны напряжения/частоты при первом подключении и при повторном после отключения; «Reconnection Time» — выдержка перед повторным подключением.
• F(W), Droop f — снижение мощности по частоте сети. Многоуровневые защиты HV1–3 / LV1–3 / HF1–3 / LF1–3 с порогами и временем срабатывания.
• Unlock Grid Setting — разблокировка параметров сети паролем 7777.

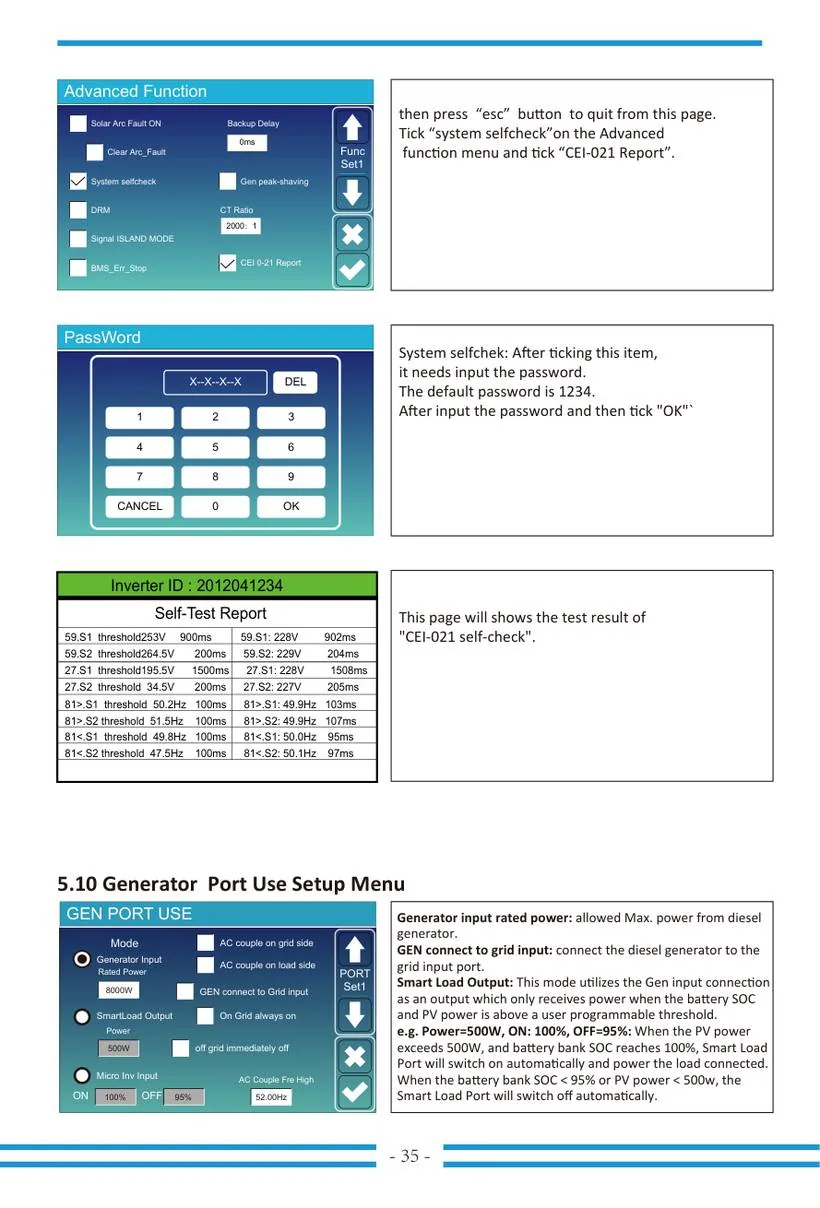

5.10 Меню использования порта генератора

• Generator Input rated power — макс. мощность от дизель-генератора.
• GEN connect to grid input — подключение генератора к входу сети.
• Smart Load Output — порт GEN работает как выход: подаёт питание только когда SOC АКБ и мощность PV выше задаваемого порога (например, Power=500 Вт, ON при SOC=100%, OFF при 95%).
• Micro Inv Input — использование порта GEN как входа микроинвертора/сетевого инвертора (AC-coupling).

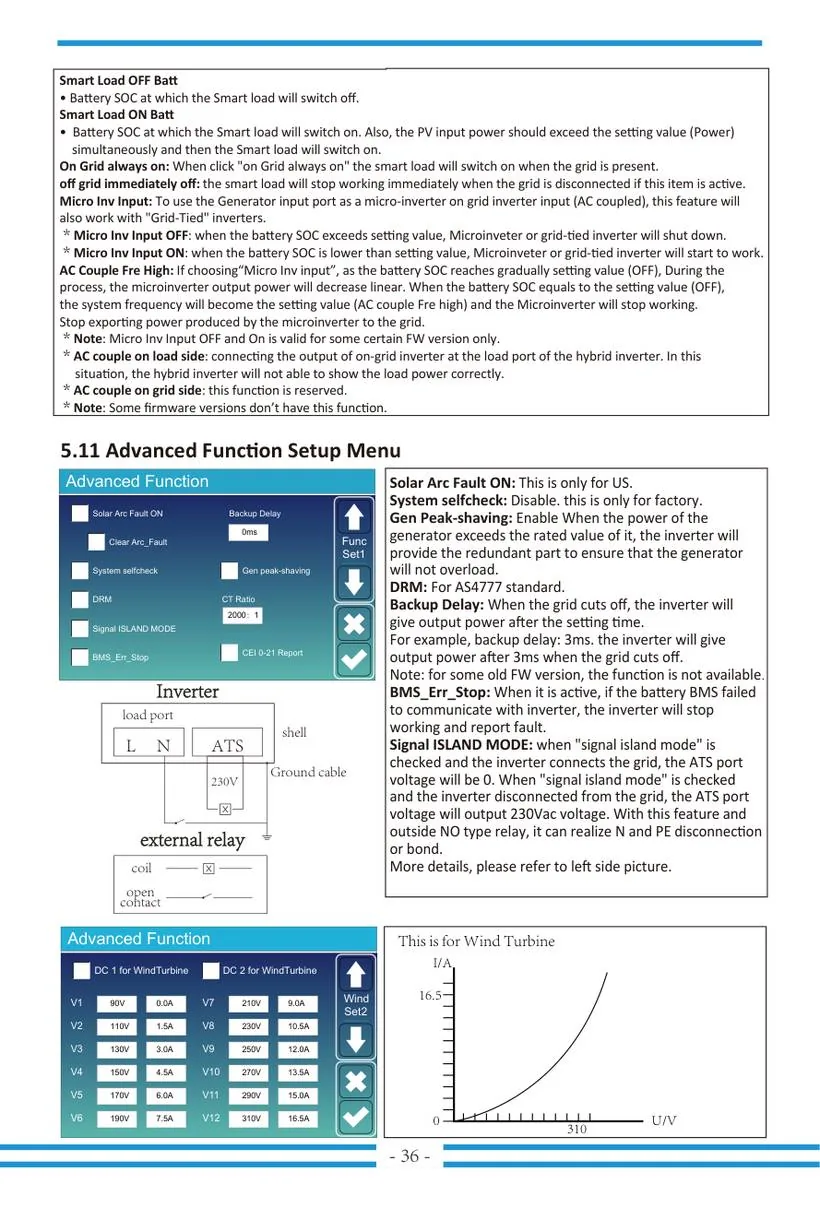

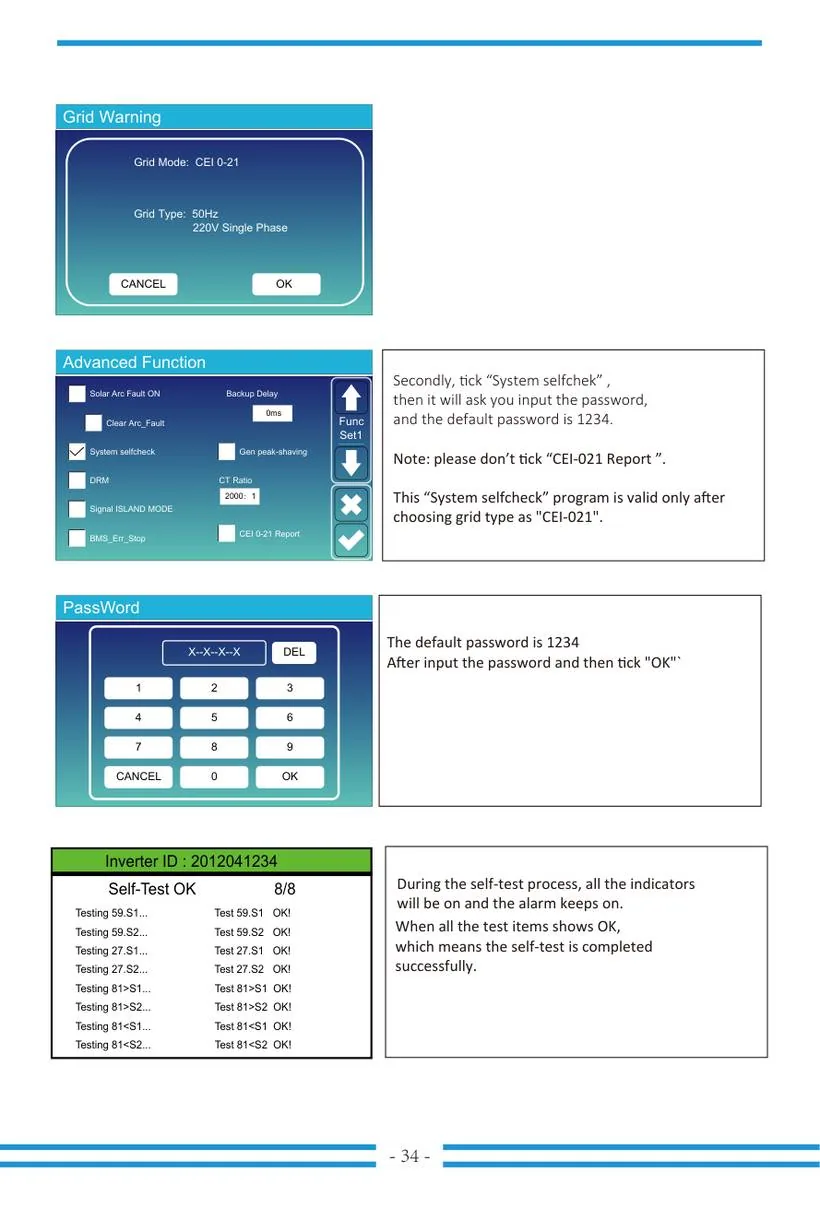

5.11 Меню расширенных функций (Advanced Function)

• Solar Arc Fault — только для США. Gen Peak-shaving — инвертор «добавляет» мощность, чтобы генератор не перегружался.
• Backup Delay — задержка выдачи питания после пропадания сети.
• BMS_Err_Stop — при потере связи с BMS инвертор останавливается и сообщает об ошибке.
• Signal ISLAND MODE — управление напряжением порта ATS для отключения/соединения N и PE через внешнее реле NO.
• Smart Load ON/OFF Batt — пороги SOC включения/выключения умной нагрузки; «On Grid always on», «off grid immediately off».
• Export/Import power limiter — ограничение отдачи/потребления; Low Noise Mode — тихий режим; MPPT Multi-Point Scanning — поиск точки макс. мощности; функция входа для ветрогенератора (кривые V/A).

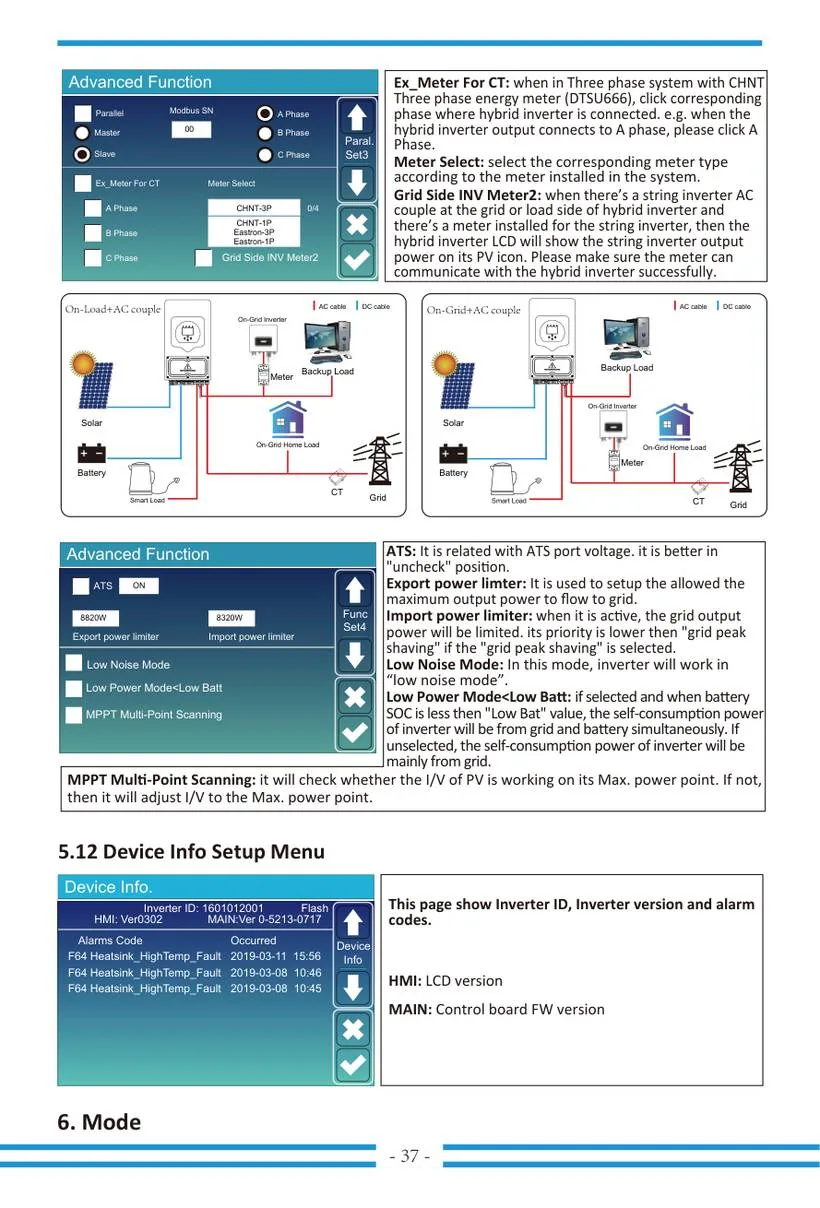

5.12 Меню информации об устройстве (Device Info)

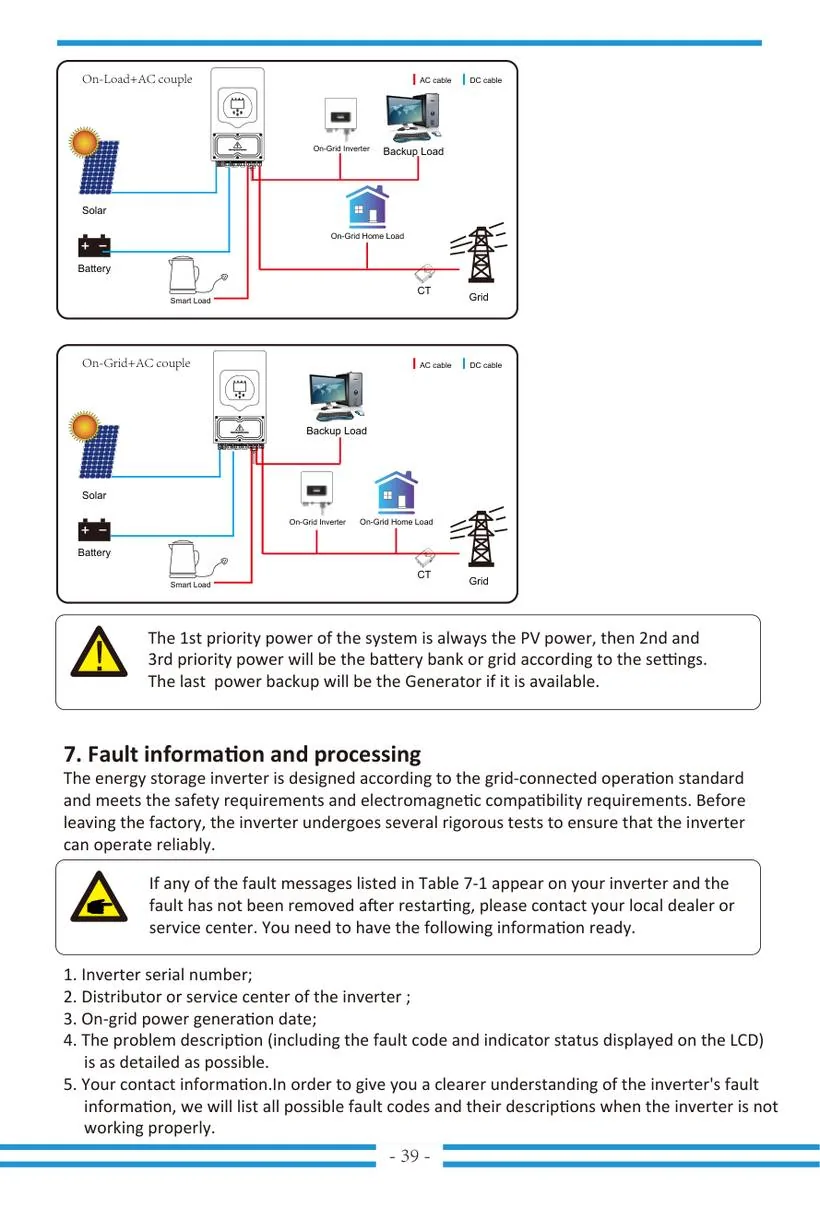

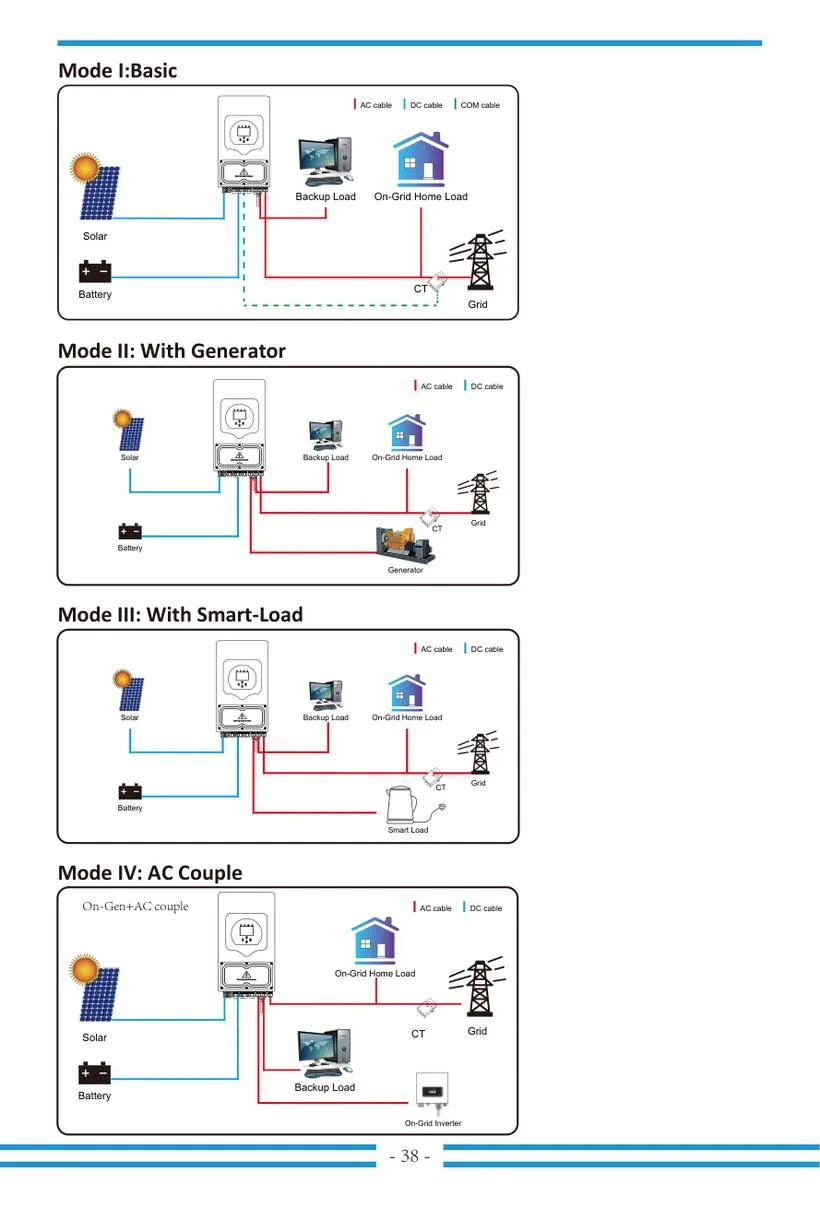

6. Режимы работы (схемы применения)

Приоритет источников питания: 1) солнце (PV), затем 2-й и 3-й приоритеты — АКБ или сеть (по настройкам). Последний резерв — генератор, если он есть.

7. Коды ошибок и устранение

Инвертор спроектирован по стандартам сетевой эксплуатации и проходит строгие заводские испытания. Если ошибка из таблицы не исчезает после перезапуска — обратитесь к дилеру или в сервис, подготовив: серийный номер инвертора; данные дилера/сервиса; дату ввода в сеть; подробное описание проблемы (код ошибки и состояние индикаторов); ваши контакты.

Коды приведены по таблице 7-1 руководства Deye. Часть кодов появляется только в определённых конфигурациях (параллель, split-фаза, рынок США).

8. Ограничение ответственности

Помимо описанной гарантии, государственные и местные законы могут предусматривать компенсацию за подключение изделия. Производитель заявляет, что условия изделия и политики исключают всю ответственность только в установленных законом пределах. По указанию компании клиент возвращает изделие для обслуживания или замены на изделие равной стоимости; необходимые транспортные и сопутствующие расходы несёт клиент. Любая замена/ремонт покрывает остаток гарантийного срока.

Гарантия не распространяется на повреждения вследствие:

• транспортировки; неправильного монтажа или ввода в эксплуатацию;
• несоблюдения инструкций по эксплуатации, монтажу и обслуживанию;
• попыток модификации, изменения или ремонта; неправильного использования;
• недостаточной вентиляции; несоблюдения норм безопасности;
• стихийных бедствий и форс-мажора (наводнение, молния, перенапряжение, буря, пожар и т. п.).

Нормальный износ, царапины, пятна и естественный механический износ не считаются дефектом.

9. Технические характеристики

10–12. Приложения

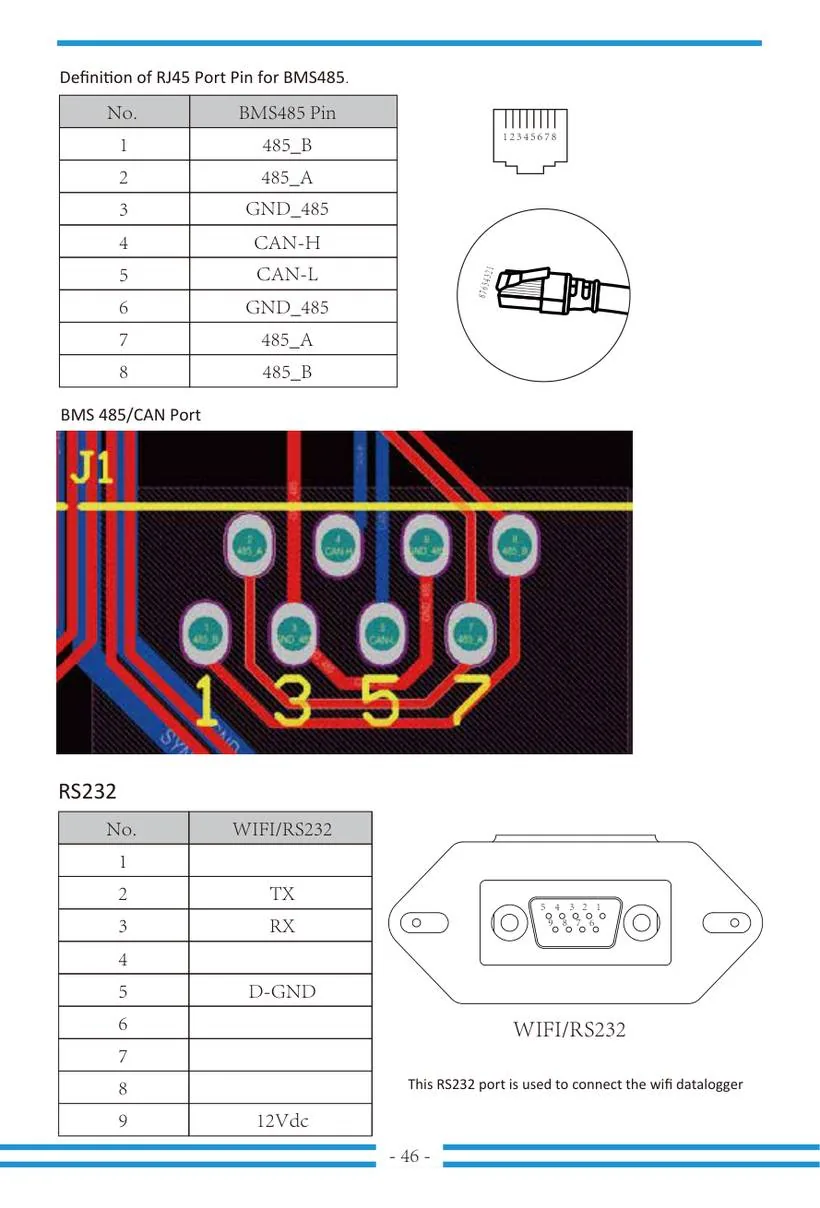

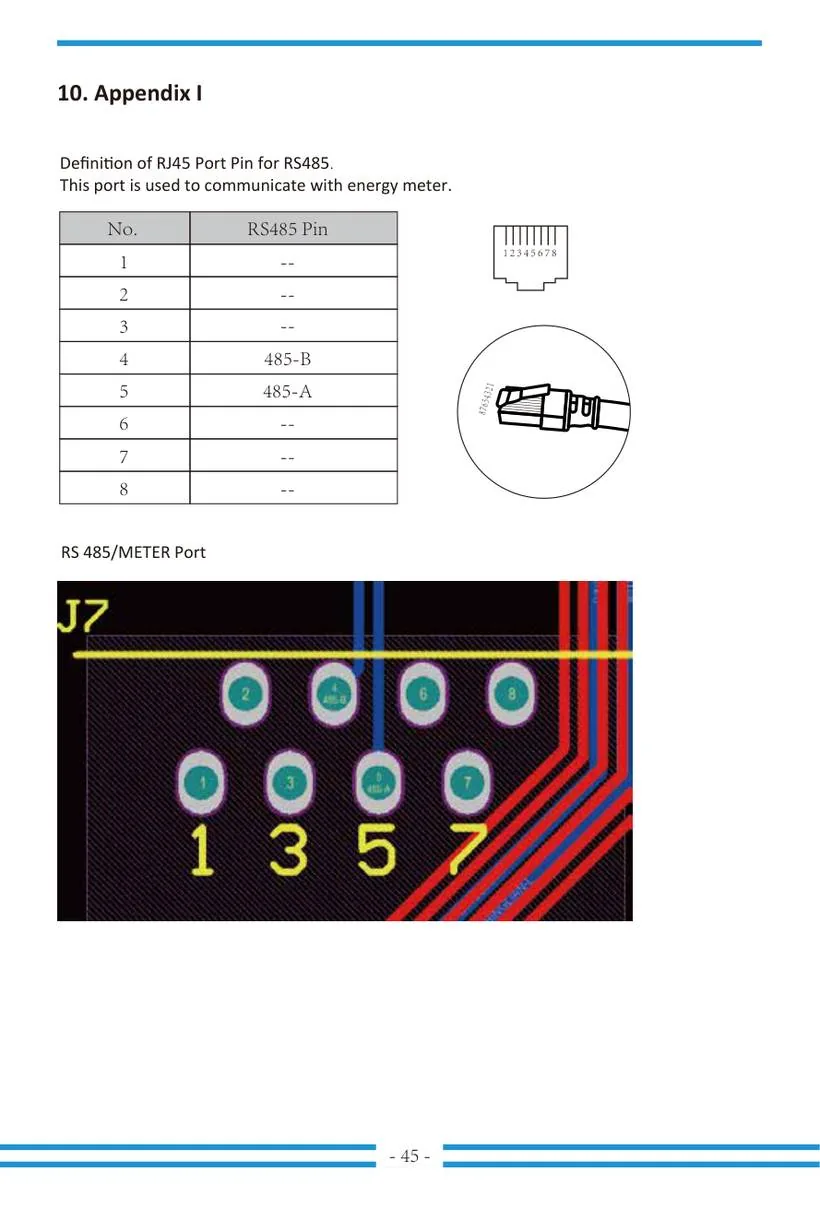

10. Приложение I — назначение контактов RJ45

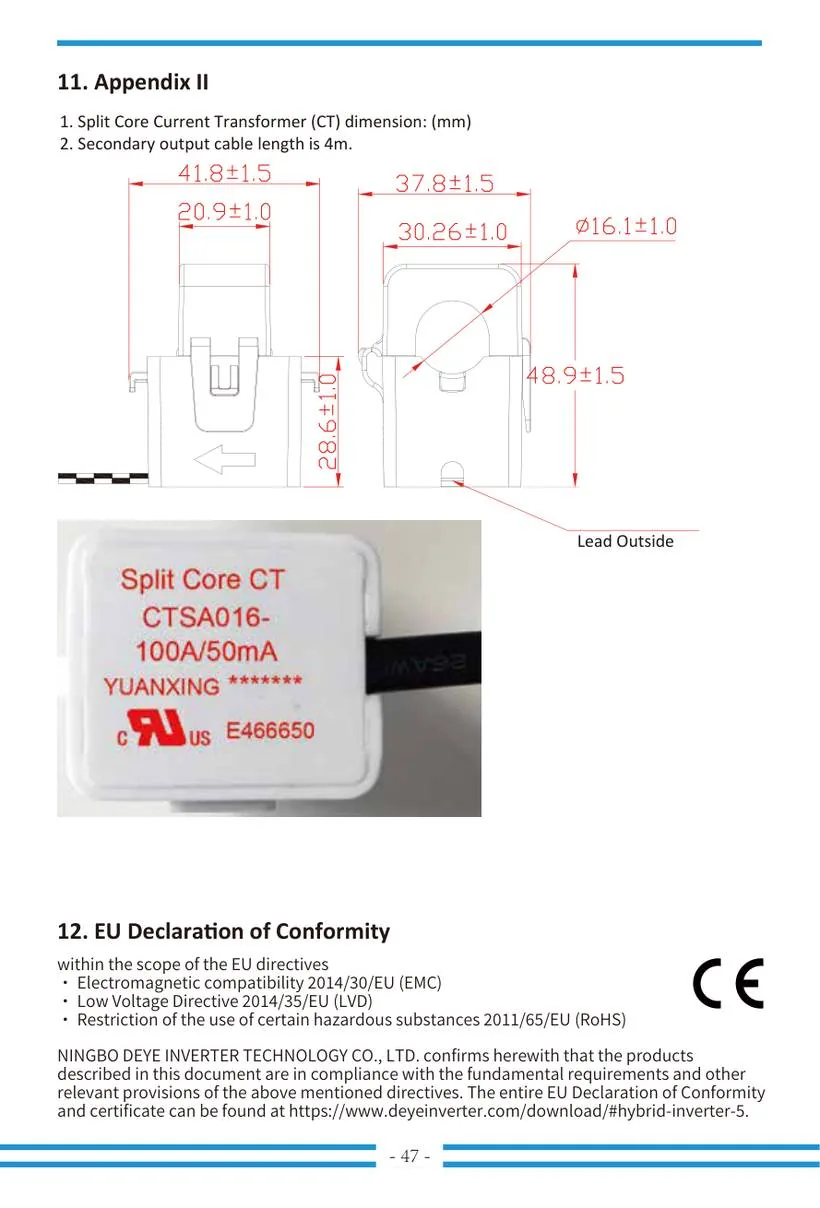

11. Приложение II — токовый трансформатор (CT)

12. Декларация соответствия ЕС

Ningbo Deye Inverter Technology Co., Ltd. подтверждает, что изделия (SUN-3K/3.6K/5K/6K-SG03LP1-EU) соответствуют требованиям директив ЕС:

• Электромагнитная совместимость 2014/30/EU (EMC);
• Директива по низковольтному оборудованию 2014/35/EU (LVD);
• Ограничение опасных веществ 2011/65/EU (RoHS).

Применённые стандарты: EN 62109-1:2010, EN 62109-2:2011, EN IEC 61000-6-1/2/3/4, EN IEC 61000-3-2/3/11/12, EN 55011. Полную декларацию и сертификаты см. на deyeinverter.com (раздел Download → Hybrid Inverter).

Производитель: Ningbo Deye Inverter Technology Co., Ltd., No. 26 South YongJiang Road, Daqi, Beilun, Ningbo, China · service@deye.com.cn · Версия руководства 2.2 от 27.01.2024.

Монтаж и крепёж солнечных панелей

Крепёжная система из алюминия AL 6005-T5 для установки 10 модулей (2 ряда × 5) в одной наклонной плоскости. Ниже — состав комплекта, последовательность сборки и установка модулей.

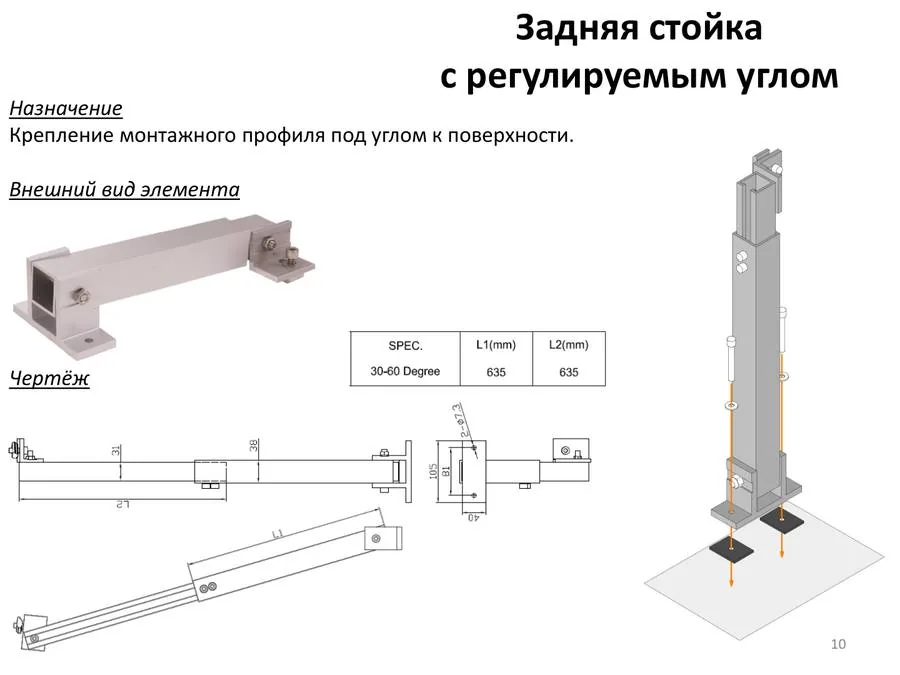

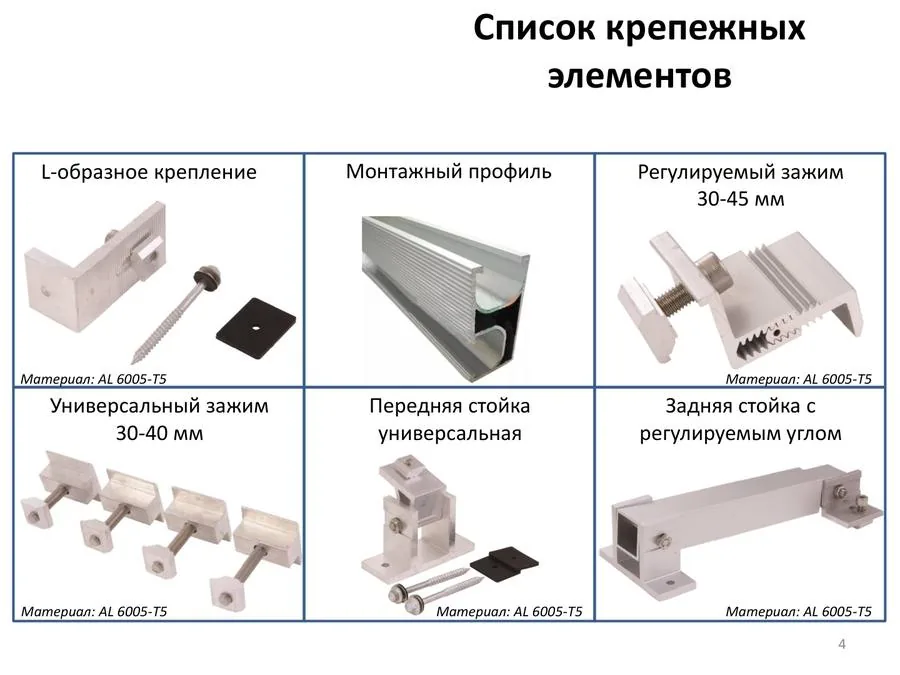

①Состав крепёжных элементов

Все элементы — алюминий AL 6005-T5. В вашем комплекте (по КП):

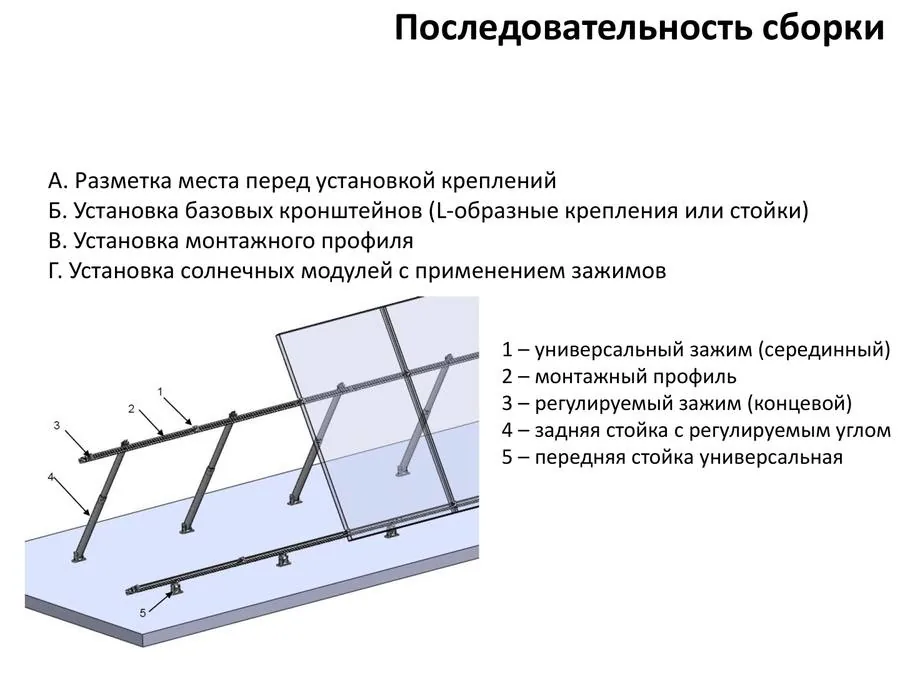

②Последовательность сборки

1. А. Разметка. Разметьте места установки креплений на кровле согласно проекту.

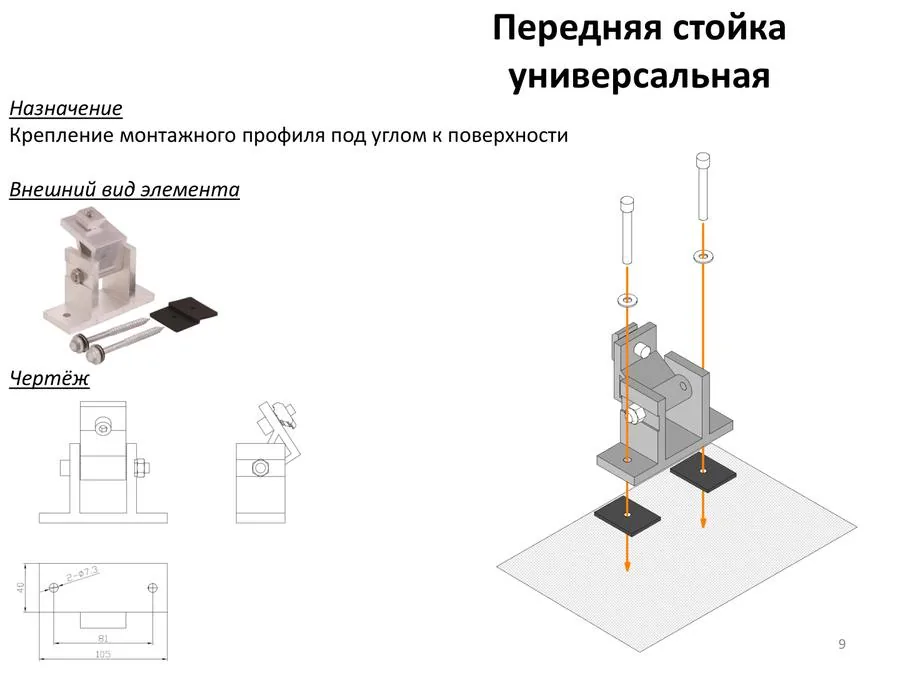

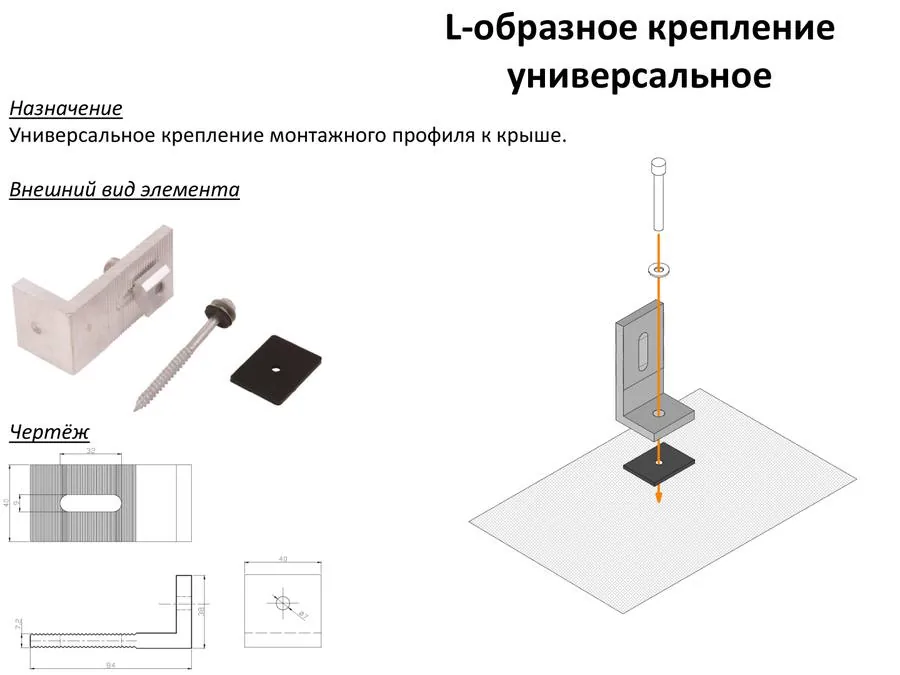

2. Б. Базовые кронштейны. Установите L-образные крепления или стойки (передняя + задняя для наклона).
3. В. Монтажный профиль. Закрепите рейлинги на базовых кронштейнах.

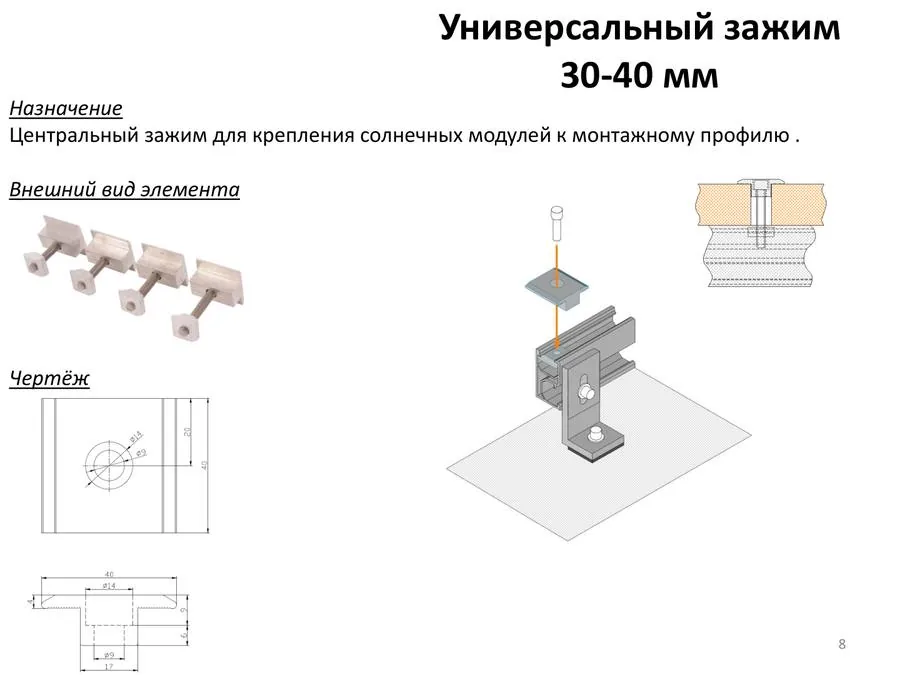

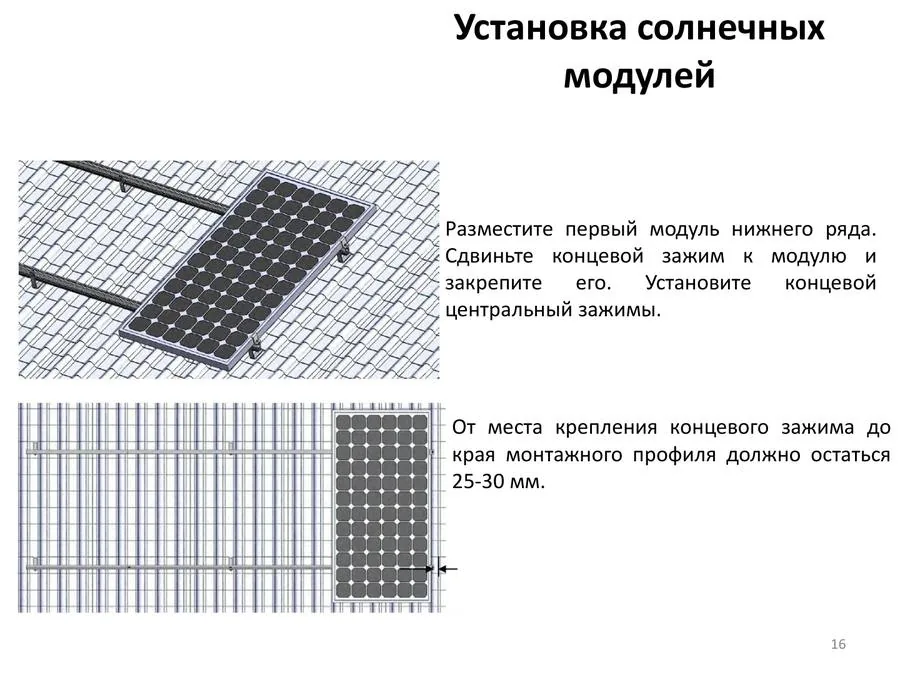

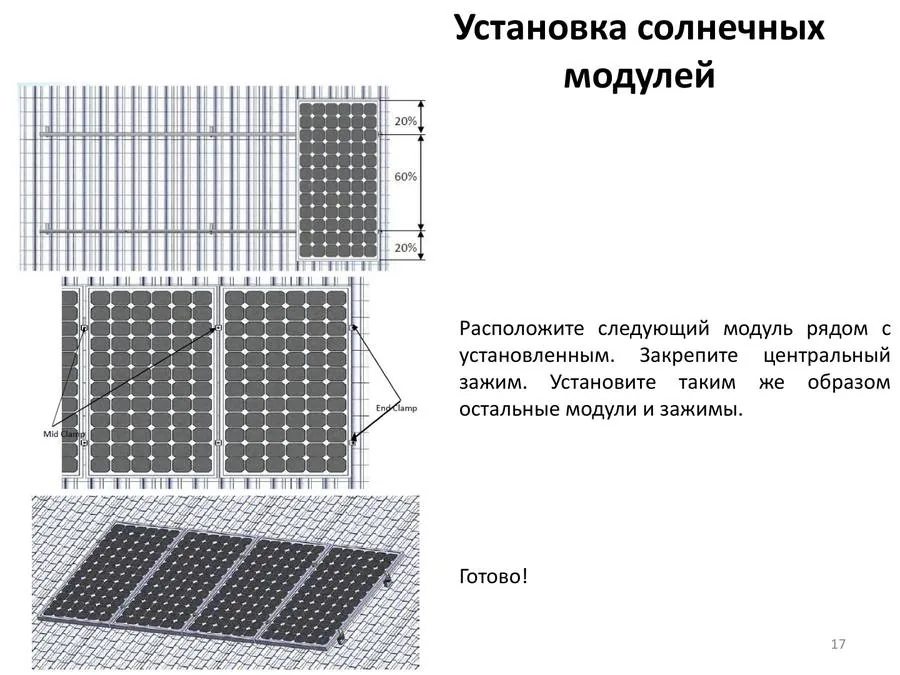

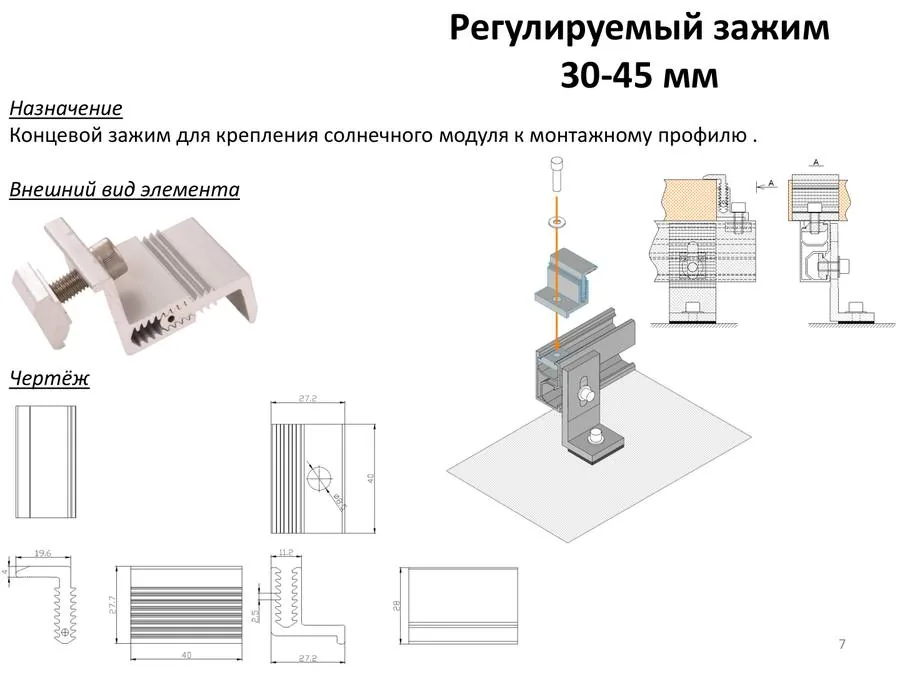

4. Г. Солнечные модули. Установите модули, фиксируя их зажимами (центральные — между модулями, концевые — по краям).

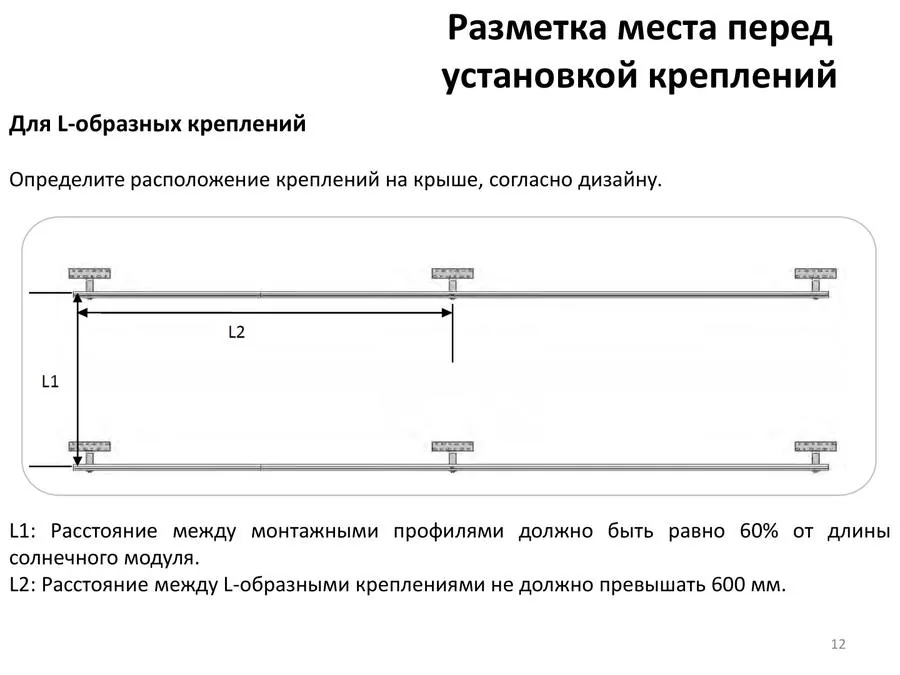

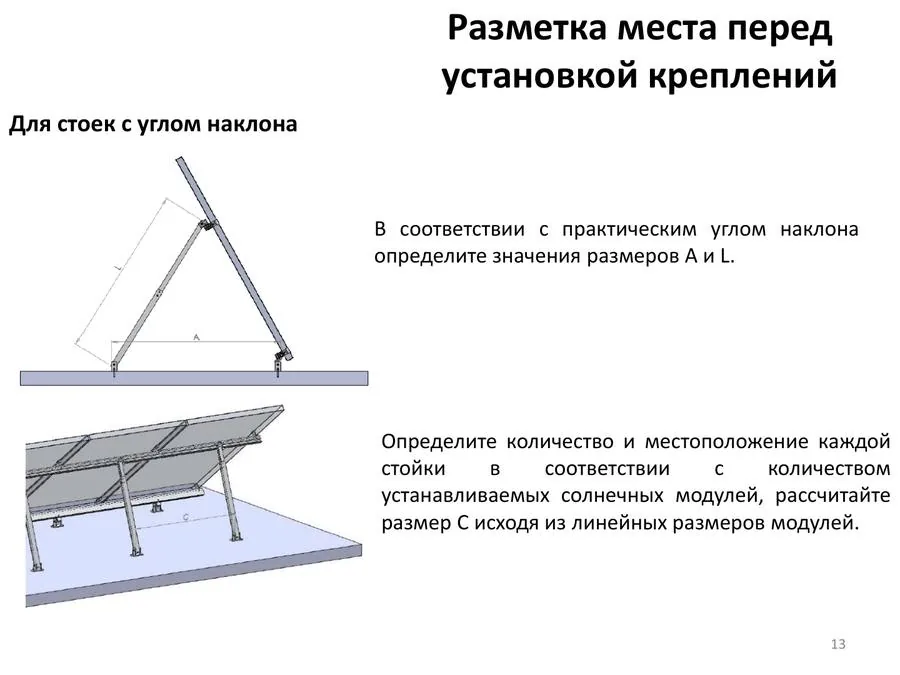

③Разметка мест под крепления

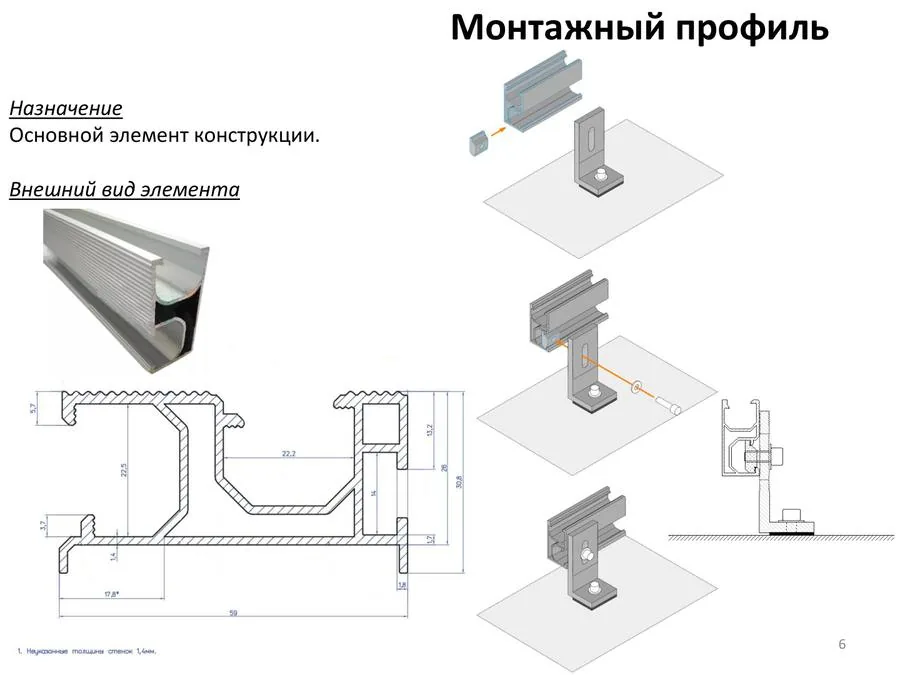

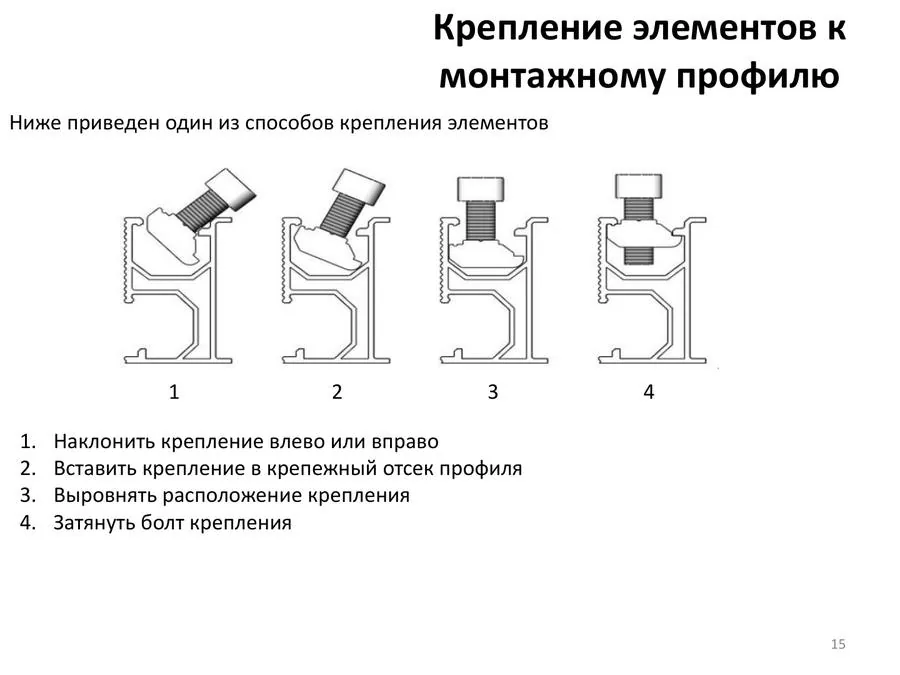

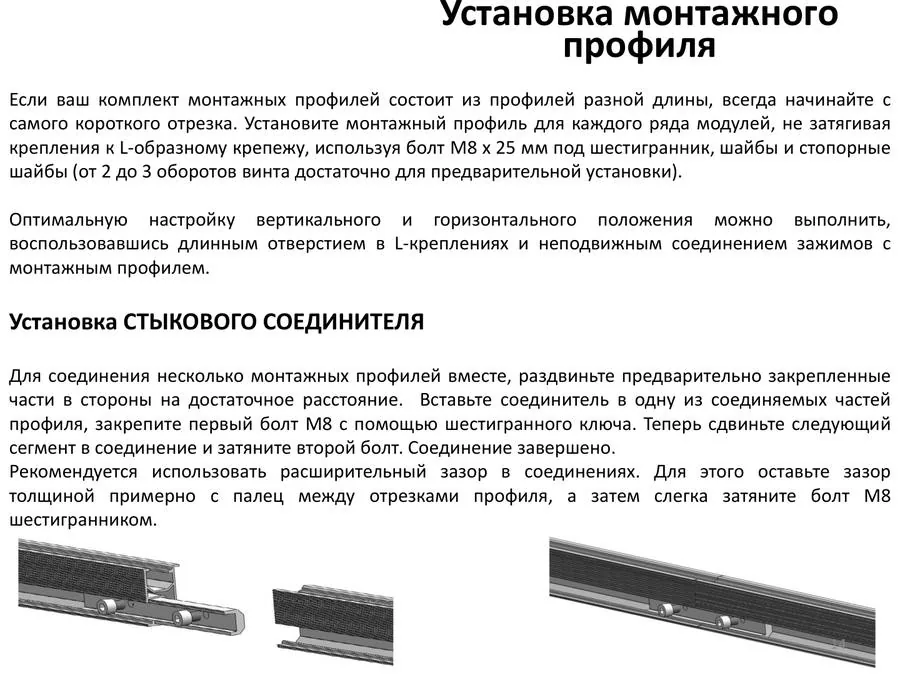

④Установка профиля и стыкового соединителя

• Если профили разной длины — начинайте с самого короткого отрезка.
• Профиль крепится к L-креплению болтом M8×25 (шестигранник) с шайбой и стопорной шайбой; предварительно — на 2–3 оборота (не затягивать).
• Точную регулировку по вертикали/горизонтали делайте через длинные отверстия L-креплений.
• Стыковой соединитель: вставьте в один профиль, затяните первый болт M8; вдвиньте второй сегмент, затяните второй болт.

⑤Крепление зажимов к профилю

1. Наклоните крепление влево или вправо.
2. Вставьте крепление в крепёжный отсек профиля.
3. Выровняйте расположение крепления.
4. Затяните болт крепления.

⑥Установка солнечных модулей
