Линейка Sunket ESS: какой накопитель под какую задачу
В нашем каталоге Sunket ESS 54 модели — от настенной батареи на 5 кВт·ч до пары контейнеров на 10 МВт·ч. Химия у всех одна, LiFePO4, но задачи настолько разные, что модель из соседней группы почти никогда не подходит. Разбираем, на какие шесть групп делится линейка и как за четыре вопроса понять, какая нужна вам.
Шесть групп в одной линейке
| Группа | Ёмкость | Как устроено | Для чего |
|---|---|---|---|
| Бытовые LV | 5,12 · 10,24 · 16 кВт·ч | Один корпус на 51,2 В, ёмкость наращивают параллельно | Частный дом с инвертором на 48 В |
| Модульные HV | 20,48–76,8 кВт·ч | Модули по 5,12 кВт·ч, от 4 до 15 последовательно | Большой дом, малый бизнес |
| Стойки HV | 64–337 кВт·ч | Модули 314 А·ч в стойке, шаг около 16 кВт·ч | Магазин, офис, склад, небольшое производство |
| Шкафы C&I | 72–369 кВт·ч | Готовый шкаф: батарея, BMS, охлаждение | Объект, где преобразователь уже есть или выбирается отдельно |
| Шкафы C&I + PCS | 72–488 кВт·ч | То же плюс преобразователь на 50–250 кВт в корпусе | Предприятие, которому нужна готовая система |
| Контейнеры | 1,2–10 МВт·ч | Батареи, охлаждение и управление в контейнере | Промышленные площадки и сетевые проекты |
Бытовые LV: 5, 10 и 16 кВт·ч
Это привычная домашняя батарея. Номинал 51,2 В рассчитан на гибридные инверторы на 48 В — у Deye это вся низковольтная линейка, например однофазный SUN-5K-SG05LP1 или трёхфазный SUN-12K-SG05LP3. По протоколу CAN или RS485 батареи работают также с Growatt, Solis, Victron и другими LV-инверторами.
Ёмкостей три: 5,12 кВт·ч (100 А·ч), 10,24 кВт·ч (200 А·ч) и 16 кВт·ч (314 А·ч). Каждая выпускается в двух исполнениях — настенном и стоечном. Энергия и характеристики те же, отличается монтаж: на стену в коридоре или в стойку в техническом помещении.
Смотрите не только на кВт·ч. Батарея на 5,12 кВт·ч отдаёт 2,5 кВт (пик 2,9 кВт на 3 секунды), на 10,24 кВт·ч — 5 кВт, на 16 кВт·ч — 8 кВт. Если инвертор рассчитан на 8 кВт, а батарея одна на 5 кВт·ч, в пик дом упрётся не в инвертор, а в батарею.
Модульные HV: стек от 20 до 77 кВт·ч
Те же модули по 5,12 кВт·ч, только соединённые последовательно. Четыре модуля дают 204,8 В и 20,48 кВт·ч, пятнадцать — 768 В и 76,8 кВт·ч. В каталоге 12 готовых конфигураций с шагом в один модуль.
Такой стек работает только с высоковольтным инвертором. У Deye это серии SG01HP3 и SG02HP3 — например, SUN-10K-SG01HP3 или SUN-30K-SG02HP3.
У стека есть особенность, о которой часто забывают. Ток модулей — 50 А (пик 100 А до двух минут), поэтому мощность растёт вместе с напряжением: стек из четырёх модулей при 50 А отдаёт около 10 кВт, из пятнадцати — около 38 кВт. Ёмкость HV-стека подбирают не только по киловатт-часам, но и под мощность инвертора.
Только в помещении. У модульных стеков естественное охлаждение и степень защиты IP20. Для неотапливаемого гаража, навеса или улицы они не подходят.
Стойки HV: 64–337 кВт·ч для бизнеса
Следующая ступень — стойки на модулях 314 А·ч: 18 типоразмеров от 64 до 337 кВт·ч с шагом около 16 кВт·ч. Это масштаб магазина, офисного здания, склада или небольшого производства. Типичные задачи — срезать пики нагрузки, держать резерв на время отключений, заряжаться ночью и отдавать днём. Как это считается в деньгах, мы разбирали в статье про окупаемость peak shaving в Беларуси.
Ресурс — не менее 6000 циклов, заявленный срок службы — более 15 лет, охлаждение естественное, связь с инвертором по CAN или RS485.
Шкафы SKTESS: с преобразователем и без
Шкафы C&I — готовые системы в одном корпусе, с BMS и охлаждением. Они делятся на две ветки.
- Без преобразователя. SKTESS72, 86, 100 и 112 с воздушным охлаждением, SKTESS241 и 369 с естественным, SKTESS261 с жидкостным. Нужны, когда инвертор или преобразователь на объекте уже есть либо выбирается отдельно.
- Со встроенным преобразователем (PCS). SKTESS72, 86 и 100 с преобразователем на 50 кВт, SKTESS215 на 100 кВт, SKTESS241 на 125 кВт и SKTESS488 на 250 кВт с жидкостным охлаждением. Батарея и преобразователь стоят в одном шкафу — меньше отдельного оборудования и проще проект.
Воздушное охлаждение проще и дешевле в обслуживании. Жидкостное лучше держит температуру ячеек при долгой интенсивной работе и позволяет плотнее упаковать ёмкость, поэтому оно стоит на самых крупных шкафах.
Шкафы C&I → · Шкафы с преобразователем →

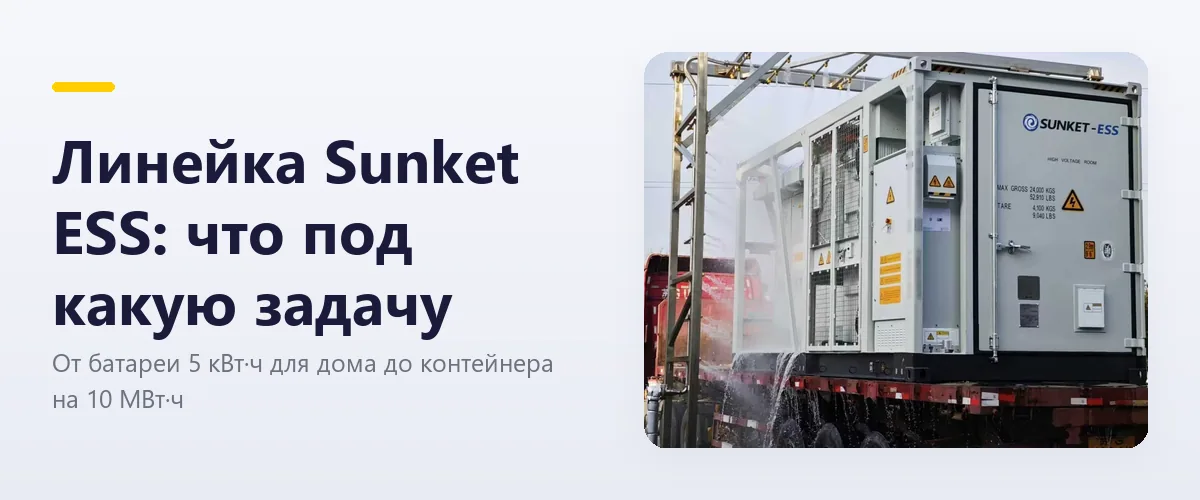

Контейнеры: от 1,2 до 10 МВт·ч
Контейнерные системы — это уже инфраструктура промышленного и сетевого масштаба:
- SKTESS1200-500K — 1,2 МВт·ч и 500 кВт, воздушное охлаждение;
- SKTESS2170-1000K — 2,17 МВт·ч и 1 МВт, напряжение DC 768 В, ресурс не менее 8000 циклов, жидкостное охлаждение с принудительным воздушным;
- SKTESS5000 — батарейный контейнер на 5 МВт·ч с жидкостным охлаждением;
- SKTESS10000-5000K — два батарейных блока на 10 МВт·ч и преобразователи на 5 МВт.
С системой управления площадки контейнеры связываются по Modbus TCP и IEC 104. Такие проекты считают индивидуально: по профилю нагрузки, условиям подключения к сети и задаче. Подробнее о технологии — в обзоре контейнерных BESS.
Контейнерные системы в каталоге →
Как выбрать: четыре вопроса
Какой у вас инвертор?
Низковольтный на 48 В — смотрите бытовые LV. Высоковольтный — стек или стойку. Инвертора ещё нет — начните с него: батарею подбирают под инвертор, а не наоборот. Разница подробно — в статье «LV или HV: какой накопитель выбрать».
Сколько энергии нужно?
Возьмите суточное потребление, которое хотите перекрыть, или часы резерва, умноженные на среднюю нагрузку. Методика с примерами — в расчёте ёмкости накопителя.
Какая мощность в пике?
Батарея должна вытянуть самые тяжёлые нагрузки, включённые одновременно. У LV ограничение — мощность одного модуля, у HV — ток, умноженный на напряжение стека.
Где будет стоять?
Отапливаемое помещение подходит всем группам. В холодном помещении проверяйте температуру заряда, а стеки с IP20 ставьте только внутри.
Что общего у всей линейки
- Химия LiFePO4 — термически стабильная и без кобальта.
- Ресурс не менее 6000 циклов при 25 °C и нагрузке 0,5P до 70% остаточной ёмкости. При одном полном цикле в сутки это около 16 лет.
- Встроенная BMS и связь с инвертором по CAN или RS485.
- Гарантия 10 лет на бытовые и модульные батареи.
Про «до 70%». Это условие испытаний, по которому считают 6000 циклов. На 6001-м цикле батарея не выключается, она продолжает работать с меньшей ёмкостью. Как читать такие цифры — в статье «6000 циклов LFP: правда или маркетинг».
Частые вопросы
Можно ли начать с одной батареи и докупить позже?
Да, но по-разному. Бытовые LV-батареи подключают параллельно по одной. Высоковольтный стек наращивают модулями, до 15 в стеке. В обоих случаях новые модули должны быть той же модели, а расширение лучше заложить в проект сразу, чтобы старые и новые модули не сильно отличались по износу.
Подойдут ли батареи Sunket к инвертору Deye?
Да. Бытовые LV-модели работают с низковольтными инверторами Deye на 48 В, высоковольтные стеки и стойки — с высоковольтными сериями Deye. Связь идёт по CAN или RS485. Точную пару «батарея — инвертор» проверяем при подборе.
Почему одна и та же ёмкость встречается в разных группах?
Например, 241 кВт·ч есть как высоковольтная стойка, как шкаф SKTESS241 и как SKTESS241 со встроенным преобразователем на 125 кВт. Энергия одинаковая, отличается исполнение: отдельная стойка под существующий инвертор, готовый шкаф с охлаждением или полностью готовая система с преобразователем.
Подберём модель под ваш объект
Напишите, какой у вас инвертор или какой планируете, сколько энергии нужно и где будет стоять батарея — ответим, какая группа и ёмкость подойдут.
