Реализованный проект · 2026

СЭС 5,27 кВт + накопитель 6,14 кВт·ч для частного дома со слабой сетью

Когда электросеть не тянет, а отключения — обычное дело. Гибридная система на базе Deye решает обе задачи сразу: днём дом питается от солнца и копит запас в LFP-аккумуляторе, ночью и в пики нагрузки — разряжает его, не требуя мощности из сети.

5,27

кВт СЭС

6,14

кВт·ч LFP

5 кВт

инвертор

Частный дом с установленными солнечными панелями на крыше террасы

⚡ Задача

Заказчик — Сергей, владелец частного дома в садоводческом товариществе. Основная головная боль — инфраструктура:

Слабая сеть: напряжение «плавает», хроническая нехватка выделенной мощности
Невозможно одновременно включить мощные приборы — котёл, электроплиту, насос, бойлер
Плановые и аварийные отключения — обычное дело для загородной линии
Расширять нагрузку через Горэнерго — долго, дорого, не всегда возможно

☀ Решение

Гибридная система SmartEnergy — собственная генерация + буферный накопитель, работающие параллельно со слабой сетью:

Гибридный инвертор Deye SUN-5K-SG03LP1-EU на 5 кВт выходной мощности
9 bifacial-панелей Eging 585W — 5,27 кВт пиковой генерации
LFP-аккумулятор Deye RW-M6.1 на 6,14 кВт·ч — 6000+ циклов
Режим Peak Shaving: инвертор покрывает пики нагрузки из батареи, а сеть подхватывает остаток
Резервный контур: при пропадании сети критическая нагрузка переключается на АКБ за 10 мс

01 — Как это устроено

Электрическая схема системы

DC-линия от панелей (постоянный ток)

DC-линия батареи 51,2V

AC-выход инвертора 230V

Вход от сети (грид)

Заземление PE

02 — Что установлено

Состав системы

× 1

Гибридный инвертор Deye SUN-5K-SG03LP1-EU

Однофазный, 5 кВт, встроенный MPPT, режимы Peak Shaving / Self-consumption / Backup. Совместим с АКБ Deye по CAN-шине.

× 1

Аккумулятор Deye LiFePO4 RW-M6.1

51,2 В / 120 Ач / 6,14 кВт·ч. Химия LFP, встроенная BMS, 6000+ циклов до 80% ёмкости, -20…+55 °C.

× 9

Панели Eging EG-585NT72-HL/BF-DG bifacial

Монокристалл, двусторонние, 585 Вт номинал. Суммарная установленная мощность массива — 5,27 кВт.

комплект

DC-защита массива

Автомат FPV-63-550 16А, УЗИП FSP-D40 660V, держатели предохранителей FDS-63B и плавкие вставки 20A/1000V DC.

комплект

AC-распределение

Бокс на 18 модулей, автоматы защиты FE7-63 C32A, трёхпозиционный переключатель FQTS-63 2P 63A для байпаса.

комплект

Крепёж и кабельная продукция

Алюминиевые профили MA Rail (AL6005-T5), клэмпы Inter/End Clamp 35/40, L-кронштейны, 26+16 м солнечного кабеля 6 мм² красный/чёрный.

03 — Фотоотчёт

Монтаж на объекте

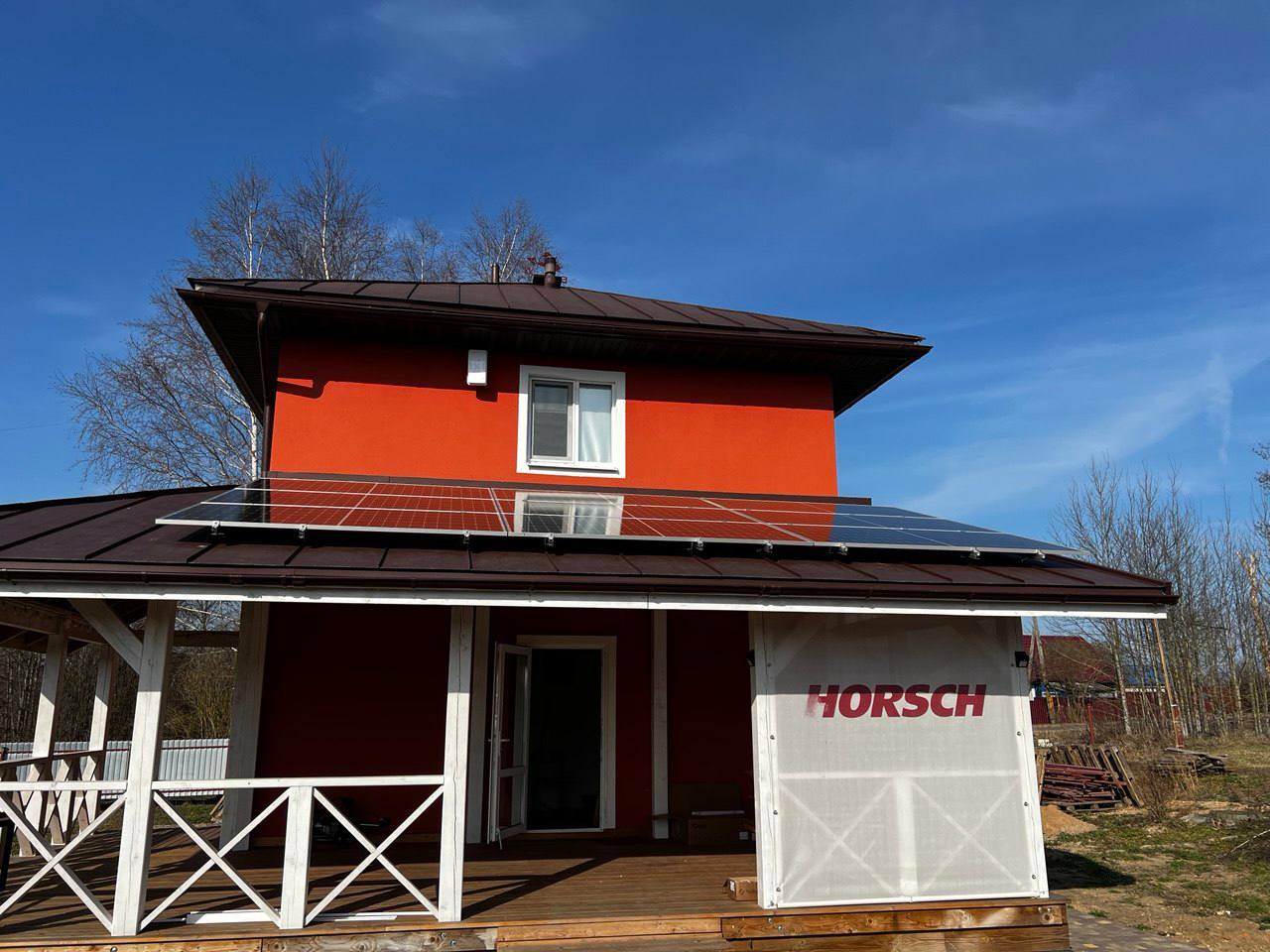

Фасад дома с установленной СЭС — Готовая система — панели на кровле террасы

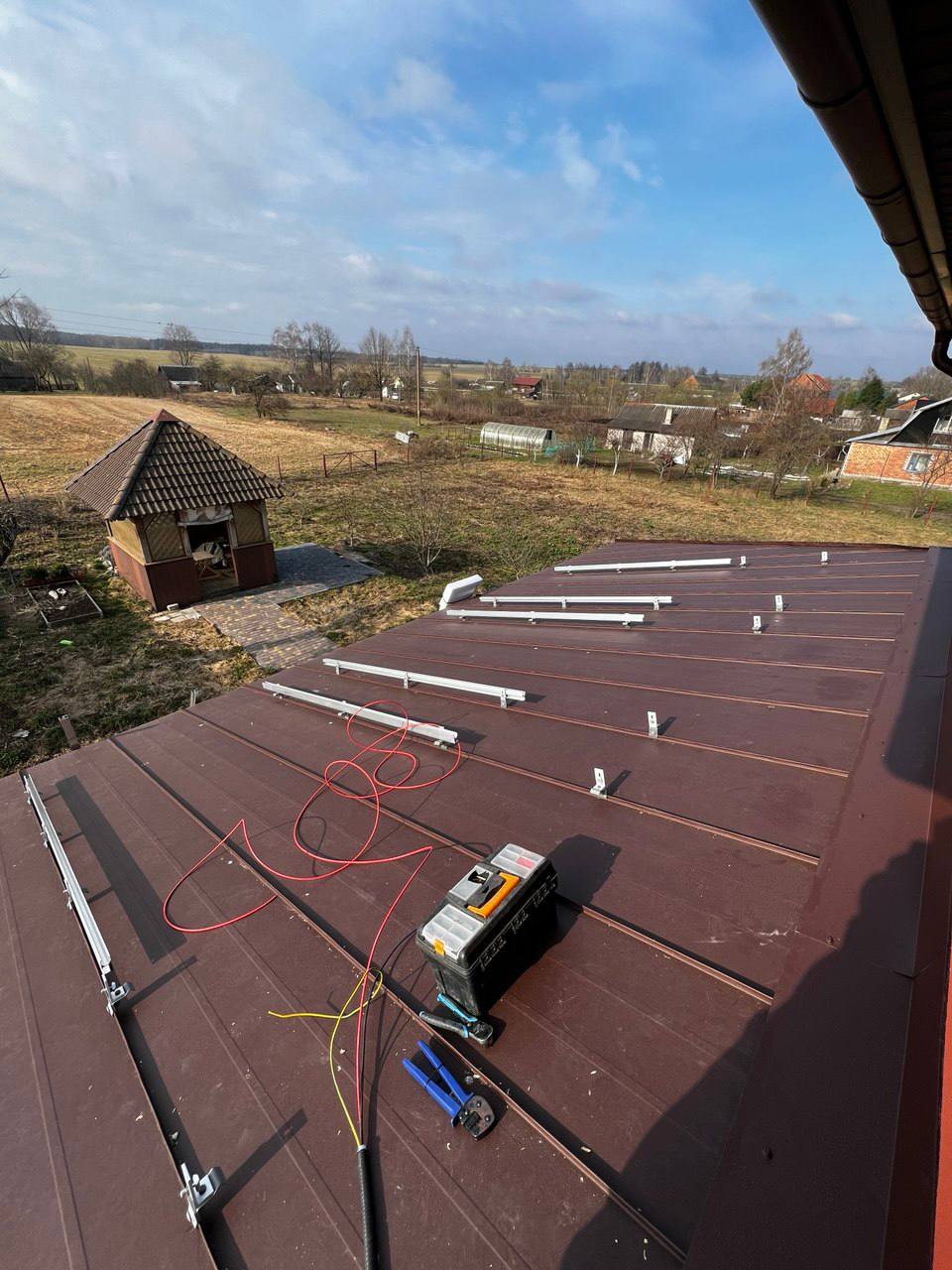

Монтаж профиля и кабелей на крыше — Разметка и профиль MA Rail на фальцевой кровле

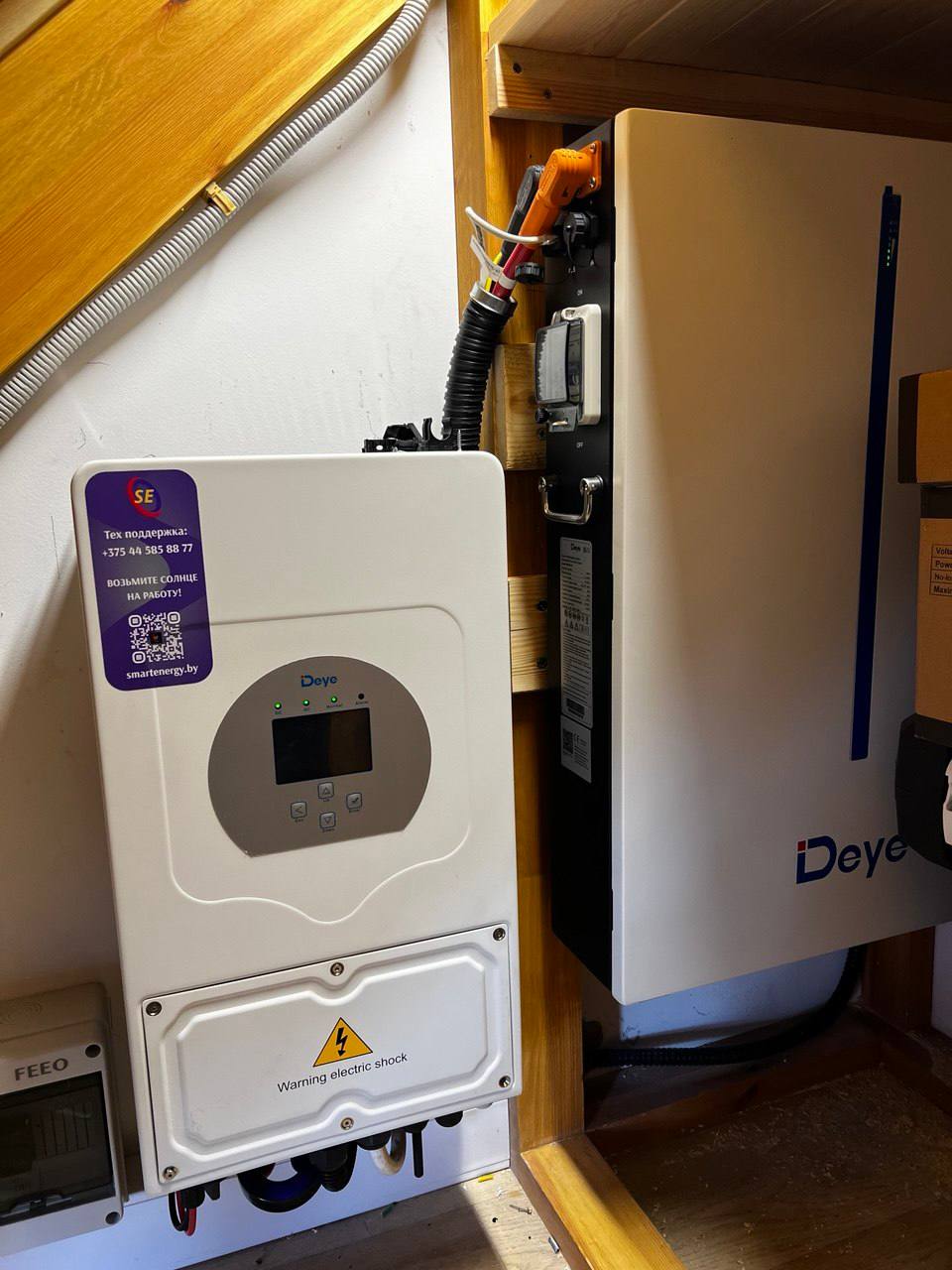

Инвертор Deye и LFP-аккумулятор в техническом помещении — Инвертор и LFP-АКБ на подлестничном щите

Общий вид силового шкафа и коммуникаций — Компактная компоновка: инвертор, АКБ, учёт, кабель-каналы

04 — Как шла работа

Этапы реализации

Обследование и техзадание

Выезд на объект, замер реальных нагрузок, анализ профиля потребления, оценка пригодности скатов крыши для PV — ориентация, затенение, прочность.

Проектирование и подбор оборудования

Расчёт мощности СЭС и ёмкости АКБ под задачу «покрыть пики + запас на отключения». Согласование с заказчиком состава поставки и сметы.

Монтаж системы крепления

Установка L-образных кронштейнов, алюминиевого профиля MA Rail на фальцевую кровлю. Герметизация, трасса DC-кабелей.

Установка панелей и DC-части

Монтаж 9 bifacial-панелей Eging 585W, сборка DC-шкафа с автоматом, УЗИП и предохранителями.

Инвертор, АКБ, AC-щит

Крепление Deye SUN-5K и RW-M6.1 на силовой стене, подключение по CAN, сборка AC-щита с автоматами C32A и переключателем байпаса.

Пусконаладка и обучение

Настройка режима Peak Shaving под профиль нагрузки, сопряжение с Solarman Cloud, обучение заказчика работе с приложением и базовой диагностике.

05 — Что получил заказчик

Результат

5,27

кВт установленной мощности СЭС

6,14

кВт·ч ёмкости LFP-буфера

< 10 мс

переключение на резерв при сбое сети

5 лет

гарантия на монтажные работы

Система работает параллельно со слабой сетью: днём инвертор питает дом от солнца и заряжает батарею, в часы пиковой нагрузки покрывает дефицит из АКБ — и сеть не «проседает» даже при одновременной работе котла, насоса и бойлера. При плановых отключениях критические линии продолжают работать на автономном контуре без участия заказчика. Мониторинг через Solarman Cloud — заказчик в любой момент видит выработку, состояние АКБ и расход с телефона.
