Кейс: гибридная СЭС 4,68 кВт для дачи в садовом товариществе — решение для слабых сетей

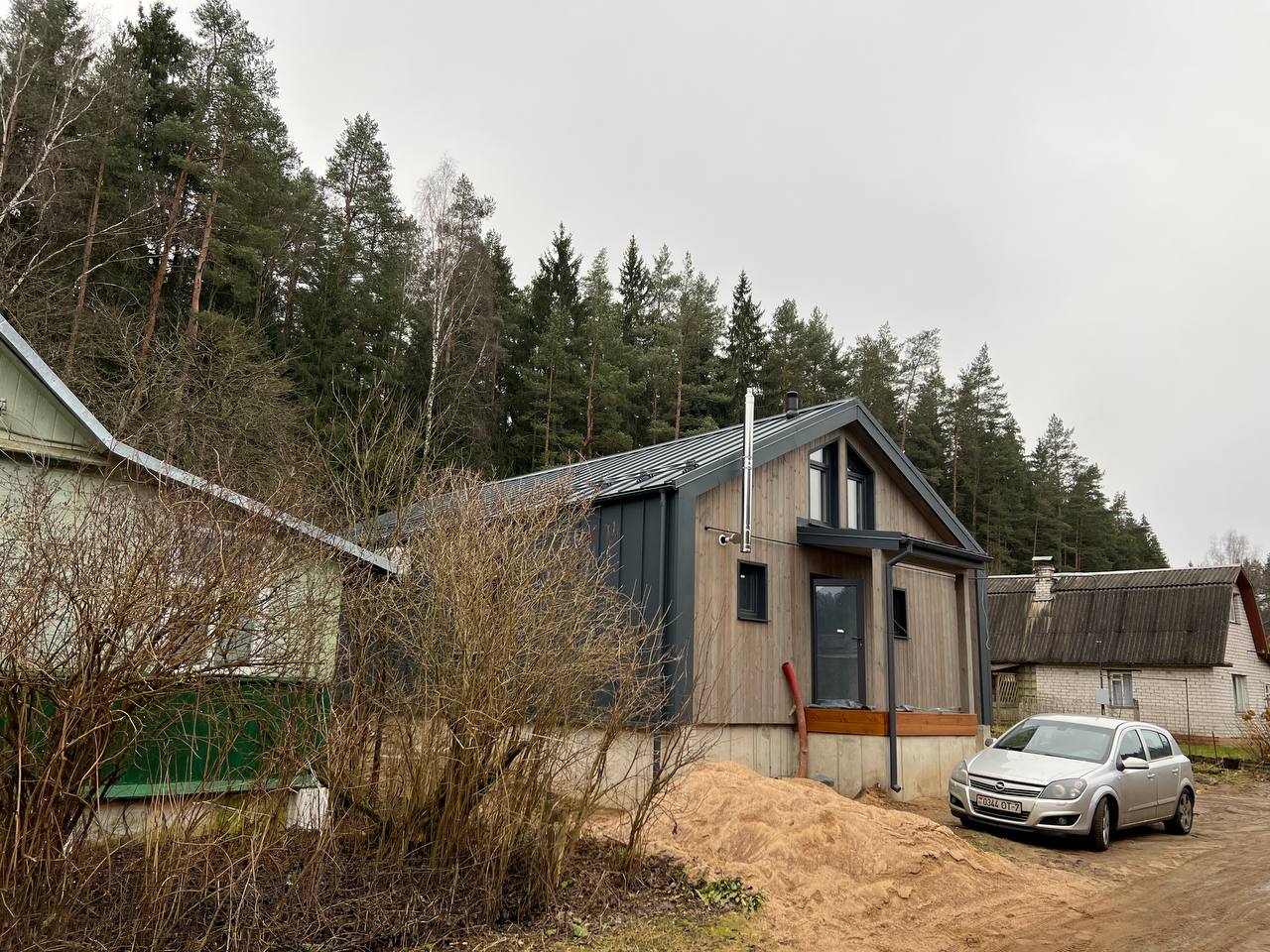

Дача в садовом товариществе — типичный белорусский случай: недостаточная мощность от городской сети, частые отключения летом, перекос фаз. Владелец построил современный загородный дом скандинавского стиля — с тёплым полом, насосами, бойлером — и столкнулся с тем, что сеть просто не вытягивает нагрузку. Решение — гибридный инвертор в разрыв сети плюс солнечные панели с LFP-накопителем.
Проблема: слабая сеть в садовом товариществе
⚡ Типичная ситуация для СТ: недостаточная мощность от сети, частые отключения в летний период, перегруженные фидеры, искажения по напряжению и частоте.
Перед монтажом объект имел три характерные проблемы садовых товариществ:
- Недостаточная мощность — сеть не тянула одновременное включение насоса, бойлера и тёплого пола;
- Частые отключения летом — особенно в выходные, когда все соседи подключаются одновременно;
- Искажения напряжения — заниженное по одной фазе, завышенное по двум другим.
Гибридный инвертор устанавливается в разрыв сети — он работает одновременно как стабилизатор напряжения, ИБП и солнечный зарядник. Проблема нестабильного напряжения исчезает полностью.
Техническое решение
| Мощность СЭС | 4,68 кВт |
| Солнечные панели | EGing EG-585NT72-HBB × 8 шт. |
| Инвертор | Deye SUN-5K-SG03LP1-EU (гибридный, 5 кВт) |
| Аккумулятор | LFP 51,2 В / 120 А·ч — 6,14 кВт·ч |
| Тип системы | Гибридная (on-grid + EPS backup) |
| Размещение панелей | Фальцевая кровля (стоячий фальц), чёрная |
| Защита | УЗИП I+II кл., FEEO SPD, дифавтоматы |
| Дата завершения | Март 2025 |
| Стоимость под ключ | 23 000 BYN |
Фото объекта
Кликните на любое фото для просмотра в полном размере.

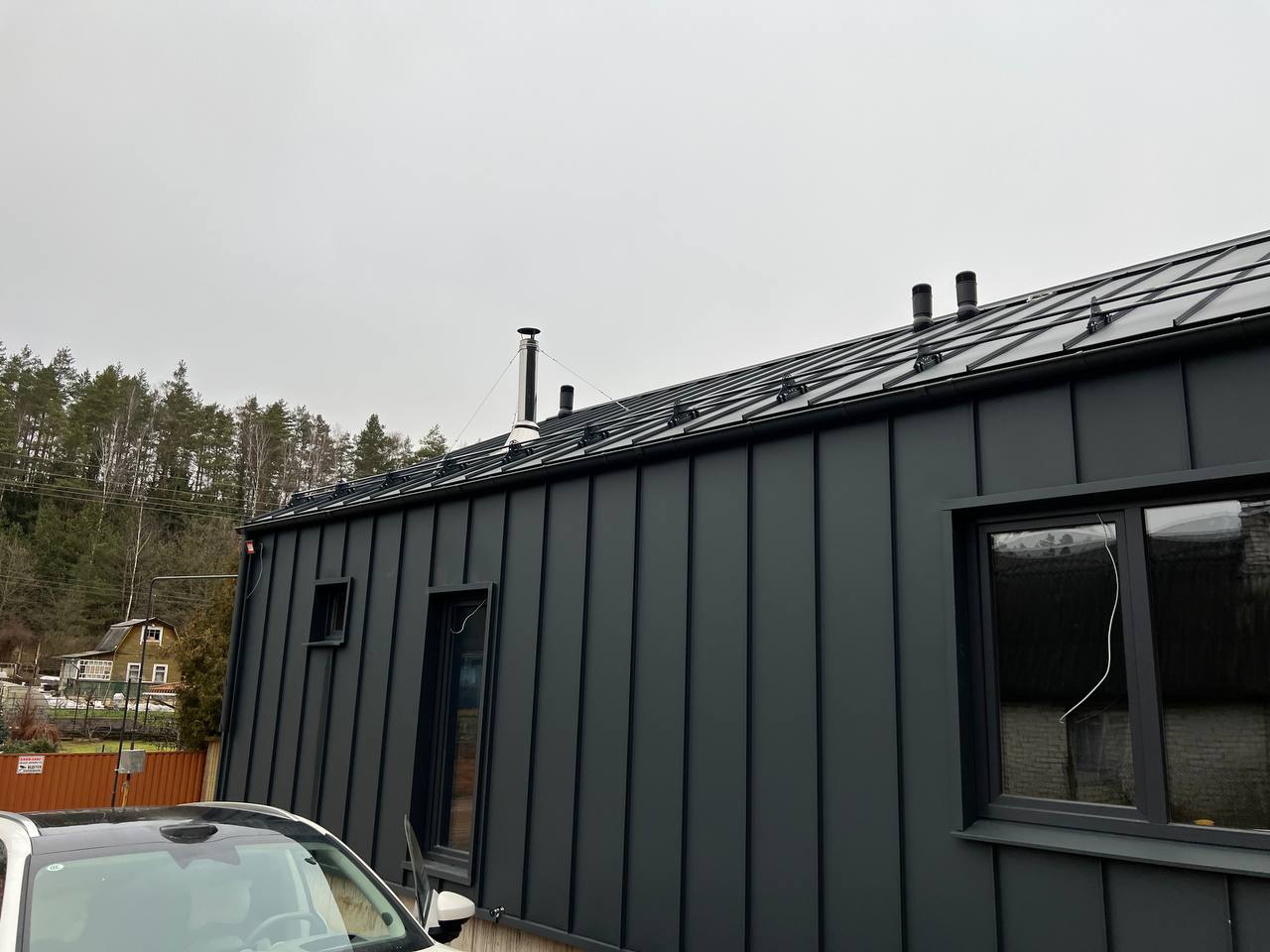

Монтаж на фальцевой кровле
Фальцевая (стоячий фальц) кровля из металла — идеальное основание для солнечных панелей. Специальные зажимы крепятся на фальц без сверления, без нарушения гидроизоляции. Монтаж 8 панелей занял один день.
- Зажимы на стоячий фальц — не нарушают герметичность кровли;
- Алюминиевые рейлы — лёгкие и коррозионностойкие;
- Кабели заведены через кровельный проход с резиновым уплотнением;
- Заземление выполнено по ТКП EN 62305.

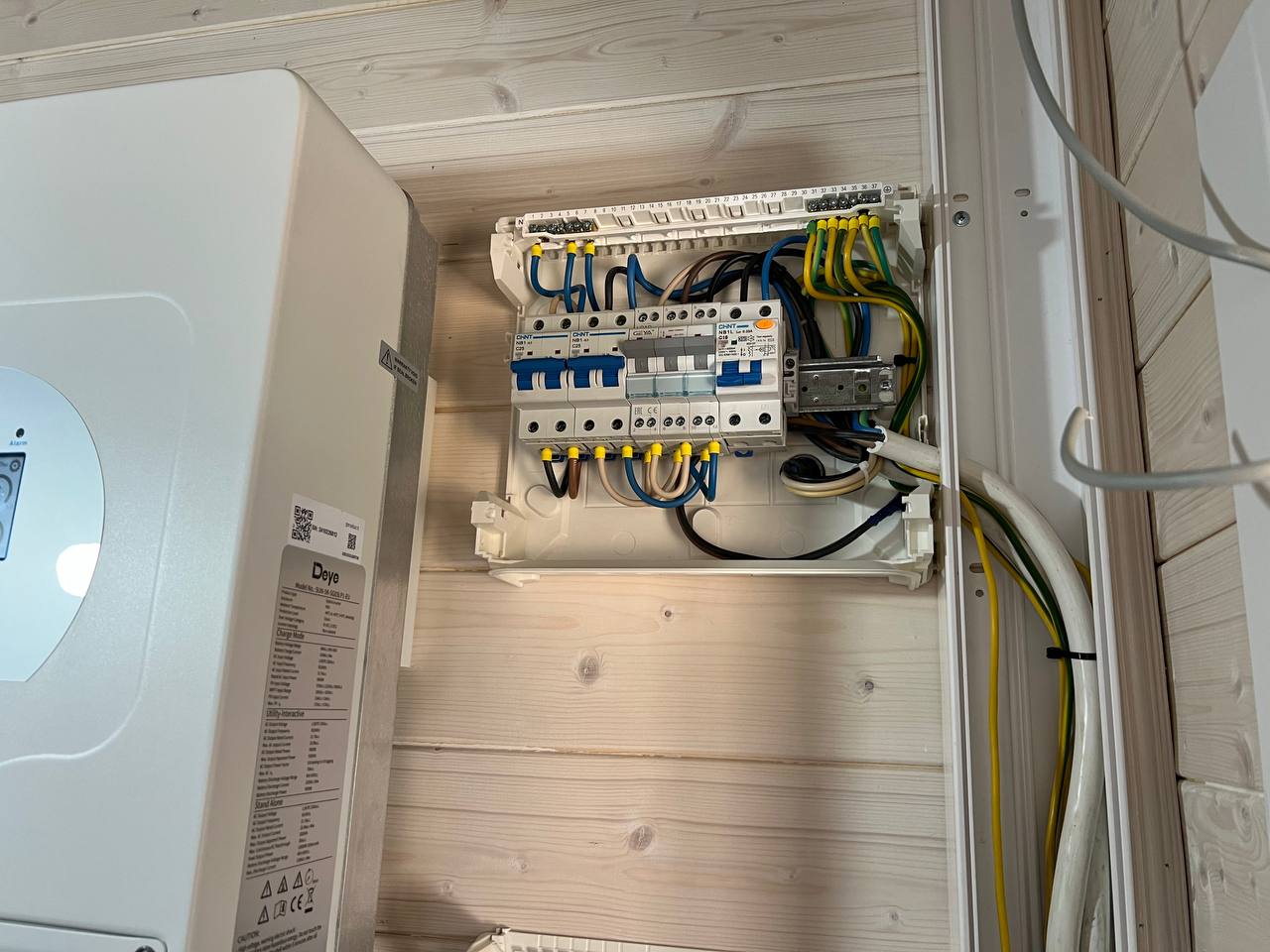

Электрощит: защита и автоматика
Особое внимание уделено защите оборудования в условиях нестабильной сети садового товарищества:

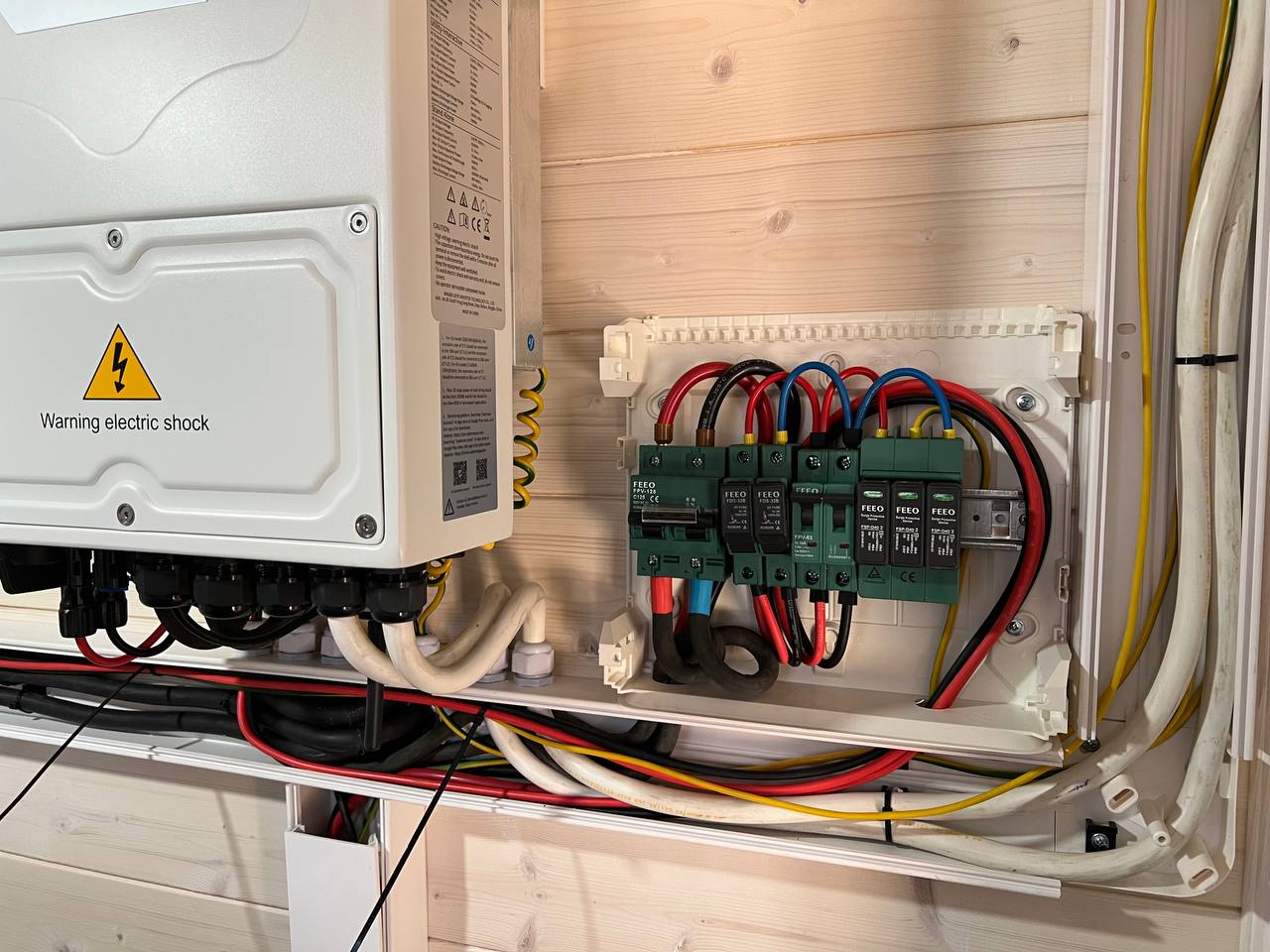

- УЗИП FEEO SPD I+II класса — защита от грозовых перенапряжений;
- Дифавтоматы CHNT — защита цепей нагрузки;
- Автомат 125А на вводе от сети — разграничение зон;
- Все соединения выполнены гильзованием — без скруток.
Режим работы системы
⚡ Режимы Deye SUN-5K для садового товарищества
- Режим SBU (Solar → Battery → Utility): приоритет на солнце и АКБ, сеть — только при нехватке;
- Режим SUB (Solar → Utility → Battery): сеть используется при необходимости, АКБ — резерв;
- EPS-режим: при пропадании сети автоматически переключается за 4–10 мс — незаметно для компьютеров и ТВ;
- Стабилизация напряжения: инвертор подаёт ровные 230 В независимо от качества сетевого питания.
Экономика проекта
При тарифе 0,28–0,35 BYN/кВт·ч (суммарный по сезонам) и выработке около 4 500–5 000 кВт·ч в год:
- Экономия на электроэнергии: 1 260–1 750 BYN/год;
- Срок окупаемости: 13–18 лет (без льготных тарифов);
- При использовании льгот по закону №327-З (продажа излишков): срок сокращается до 10–13 лет;
- Срок службы: 25–30 лет.
Для дачного объекта важна не только экономия, но и бесперебойность: холодильник, насос, освещение работают при любых отключениях сети.
Ход монтажа: этапы реализации
Проект «под ключ» занял два полных рабочих дня на объекте, плюс предварительный выезд для обследования. Ниже — пошаговая хронология работ.
Выезд и обследование объекта
Замер фальцевой кровли и расчёт раскладки 8 панелей с учётом ориентации ската и затенения. Замер напряжения в сети товарищества в часы пик — зафиксированы просадки до 195–205 В. Подбор сечения кабелей, схема подключения и состав щита защиты согласованы с заказчиком.
День 1 · Крепёж и монтаж панелей
Установка фальц-зажимов на стоячий фальц без сверления кровли, монтаж алюминиевых рейлов. Подъём и крепление 8 панелей EGing EG-585NT72-HBB, выравнивание рядов, затяжка прижимов с контролем момента.
День 1 · DC-трассы и заземление
Прокладка солнечных кабелей в стойком к УФ гофре, ввод через кровельный проход с резиновым уплотнением. Монтаж системы уравнивания потенциалов и заземления по ТКП EN 62305. Опрессовка MC4-коннекторов, проверка полярности и сопротивления изоляции стрингов.
День 2 · Инвертор, накопитель и щит защиты
Навеска инвертора Deye SUN-5K-SG03LP1-EU и батареи LFP 6,14 кВт·ч. Сборка щита: УЗИП FEEO SPD I+II класса, дифавтоматы CHNT, вводной автомат 125 А. Все соединения — гильзованием, без скруток. Подключение AC-выхода и резервной (EPS) линии для критичных нагрузок: холодильник, насос, освещение.
День 2 · Пуско-наладка и настройка режимов
Первый запуск, прошивка инвертора, настройка режима SBU (приоритет солнца и АКБ). Калибровка порогов заряда/разряда LFP, проверка стабилизации выхода на 230 В при просадках сети. Тест EPS-переключения — переход на резерв за 4–10 мс подтверждён под нагрузкой.
Сдача объекта и обучение
Подключение мониторинга в приложении, демонстрация заказчику работы режимов и аварийного резерва, передача исполнительной схемы щита и инструктаж по обслуживанию. Объект сдан в эксплуатацию.
Результат
После запуска система полностью сняла проблемы, ради которых устанавливалась:
- Бесперебойность. Отключения и просадки сети больше не влияют на дом — холодильник, насос и освещение работают на АКБ без разрывов;
- Стабильные 230 В. Инвертор выдаёт ровное напряжение независимо от качества питания в товариществе — техника не «моргает» и не выходит из строя;
- Снижение счёта. Дневное потребление закрывается собственной генерацией, из сети берётся минимум;
- Защита оборудования. УЗИП и заземление страхуют от грозовых перенапряжений — частой причины выхода техники из строя в СТ.
Решение тиражируемо: для большинства дач в садовых товариществах со слабой сетью подходит аналогичная конфигурация 4–6 кВт СЭС + LFP 5–10 кВт·ч + гибридный Deye.
