Обжимка разъёмов MC4 для солнечных панелей: пошаговая инструкция
MC4 — стандартный разъём для солнечных панелей. Плохо обжатый контакт — главная причина потери выработки, перегрева и DC-дуги, которая в отличие от переменного тока не гаснет сама. Разбираем, чем и как правильно обжимать MC4, как проверить контакт и какие ошибки приводят к пожару.
Разъём MC4 (название от Multi-Contact, 4 мм пин) рассчитан на напряжение до 1000–1500 В DC, степень защиты IP67/IP68 и фиксацию «защёлкой», которая не даёт разъёму случайно разомкнуться под нагрузкой. Бывает «папа» (male) и «мама» (female) — по ним и задаётся полярность. Качество контакта здесь критично: на DC-стороне даже небольшое переходное сопротивление греется и со временем выгорает.
Что понадобится
- Солнечный кабель PV1-F нужного сечения (обычно 4 или 6 мм²) — см. расчёт сечения DC-кабеля;
- Разъёмы MC4 — оригинал Stäubli или качественный совместимый; в одном соединении — разъёмы одного бренда;
- Кримпер для MC4 с матрицей под 2,5/4/6 мм² — не пассатижи и не бокорезы;
- Стриппер для зачистки изоляции, ключи MC4 для сборки/разборки корпуса.

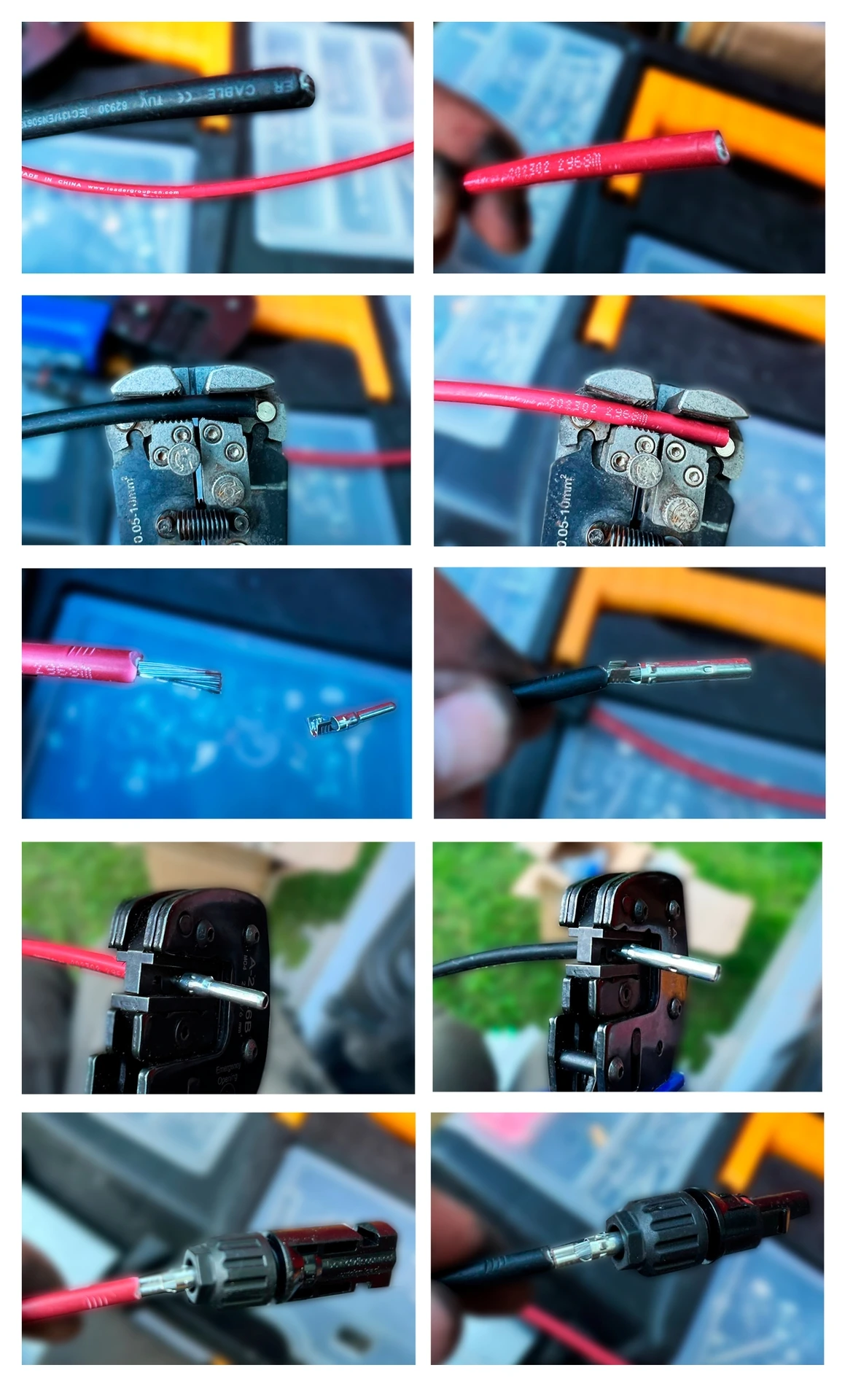

Пошаговая обжимка
- 1Зачистите изоляцию на 6–7 мм. Используйте стриппер, чтобы не подрезать и не оборвать тонкие жилы многопроволочной меди. Длина зачистки — по контакту разъёма (обычно 6–7 мм). Жилы не скручивать и не лудить.
- 2Обожмите контакт кримпером MC4. Вставьте жилу в металлический контакт так, чтобы медь была видна в смотровом окне, и обожмите матрицей нужного сечения. Обжим должен быть плотным, без «гуляющей» жилы. Только кримпер — пассатижи дают неравномерный контакт и нагрев.
- 3Вставьте контакт в корпус до щелчка. Заведите обжатый контакт в пластиковый корпус разъёма (male/female) — должен раздаться щелчок фиксатора. Лёгкое подтягивание за кабель не должно вытаскивать контакт.
- 4Затяните кабельную гайку и проверьте. Закрутите уплотнительную гайку ключами MC4 — это обеспечивает герметичность (IP67/68). Проверьте полярность (male/female соответствуют разъёмам инвертора/панели) и сделайте тест на вырыв.
Почему нельзя пассатижи и скрутки
Обжим «на глаз» пассатижами даёт высокое переходное сопротивление: контакт греется при каждом солнечном дне, окисляется и в итоге выгорает. На постоянном токе это особенно опасно — возникает DC-дуга, которая не гаснет сама (нет перехода через ноль, как в сети 230 В). Скрутки и «клеммники под дождём» на DC недопустимы — это прямой путь к пожару на крыше.
Проверка готового соединения
- Тест на вырыв: потяните за кабель — контакт не должен выходить из корпуса, кабель — из контакта.
- Полярность: «папа» и «мама» должны стыковаться с ответными разъёмами панели/инвертора. Перепутанная полярность не даст соединить или приведёт к обратному току.
- Герметичность: гайка затянута, кабель подходящего диаметра под уплотнитель.
- Один бренд: male и female в стыке — одного производителя. «Совместимые» разъёмы разных брендов часто негерметичны и греются.
Типичные ошибки
| Ошибка | Последствие |
|---|---|
| Обжим пассатижами вместо кримпера | Перегрев контакта, DC-дуга, пожар |
| Разные бренды разъёмов в стыке | Негерметичность, окисление, потеря контакта |
| Подрезаны жилы при зачистке | Уменьшение сечения, нагрев, обрыв |
| Не затянута гайка | Влага в разъёме → КЗ и коррозия |
| Лужение или скрутка жил | Олово «течёт» под обжимом → ослабление контакта |
