SG04LP3 — трёхфазные низковольтные гибридные инверторы Deye 5–12 кВт для коттеджей, ферм и небольших производств. Высокое напряжение PV (160–800 В), трёхфазный выход 3L+N+PE. Инвертор объединяет сетевой инвертор, солнечный MPPT-контроллер и зарядное устройство АКБ, работая в сети, автономно и в режиме резерва (EPS).

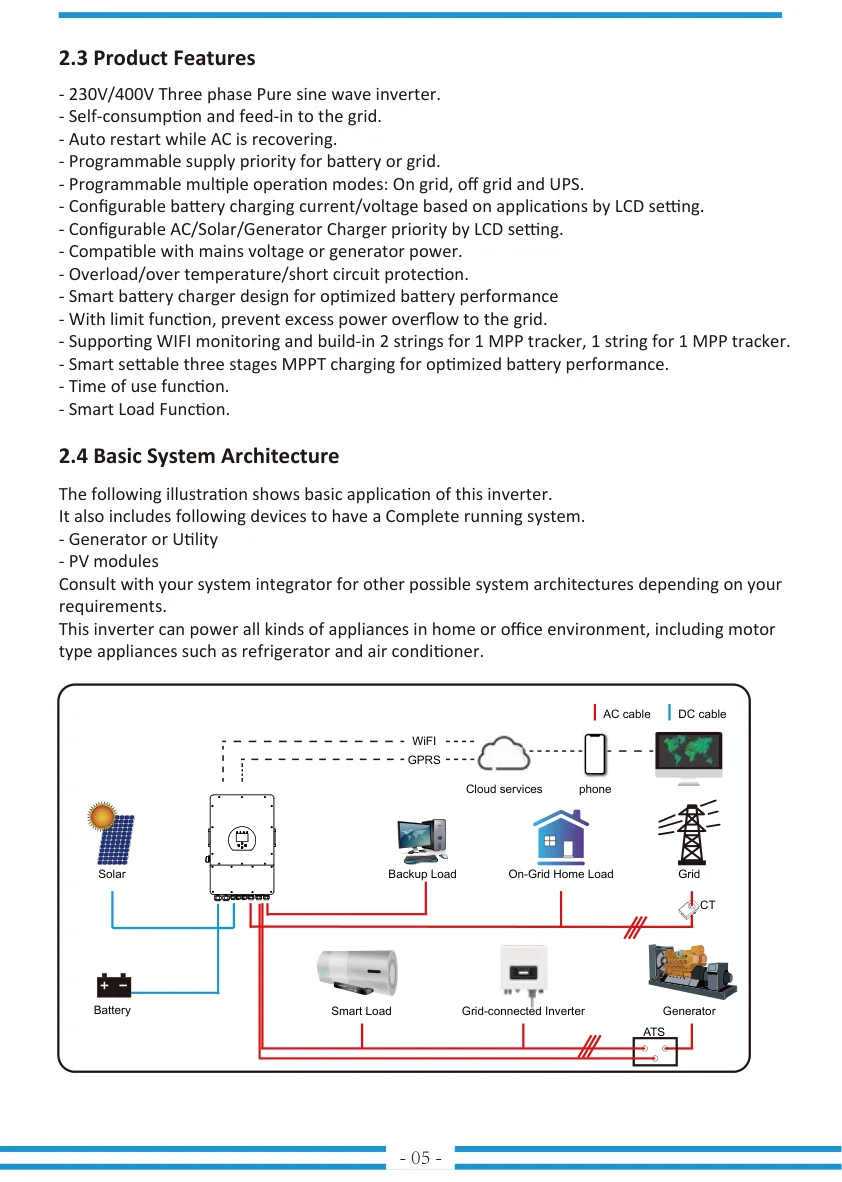

Многофункциональный инвертор объединяет инвертор, солнечный контроллер заряда и зарядное устройство АКБ в одном корпусе. Информативный ЖК-дисплей позволяет настраивать заряд АКБ, заряд от сети/солнца и допустимое входное напряжение. Базовая архитектура — солнечные панели и сеть/генератор питают дом и резервную нагрузку, излишки идут на заряд АКБ или в сеть.
Инвертор для наружной установки (IP65), на вертикальной негорючей стене, без прямого солнца, дождя и снега, не во взрывоопасной зоне. Высота до 2000 м; рабочая температура −40…+60 °C (снижение мощности >45 °C). Оставьте зазоры для охлаждения (по бокам/сверху/снизу ~50 см, спереди ~100 см). Охлаждение — интеллектуальное воздушное (≤55 дБ).
Между АКБ и инвертором обязателен отдельный DC-предохранитель/автомат. Строго соблюдайте полярность — переплюсовка повреждает инвертор. Для литиевого АКБ свяжите порт BMS (CAN/RS485) аккумулятора с одноимённым портом инвертора. Тип АКБ — свинцово-кислотный или Li-Ion, напряжение 48 В (40–60 В).

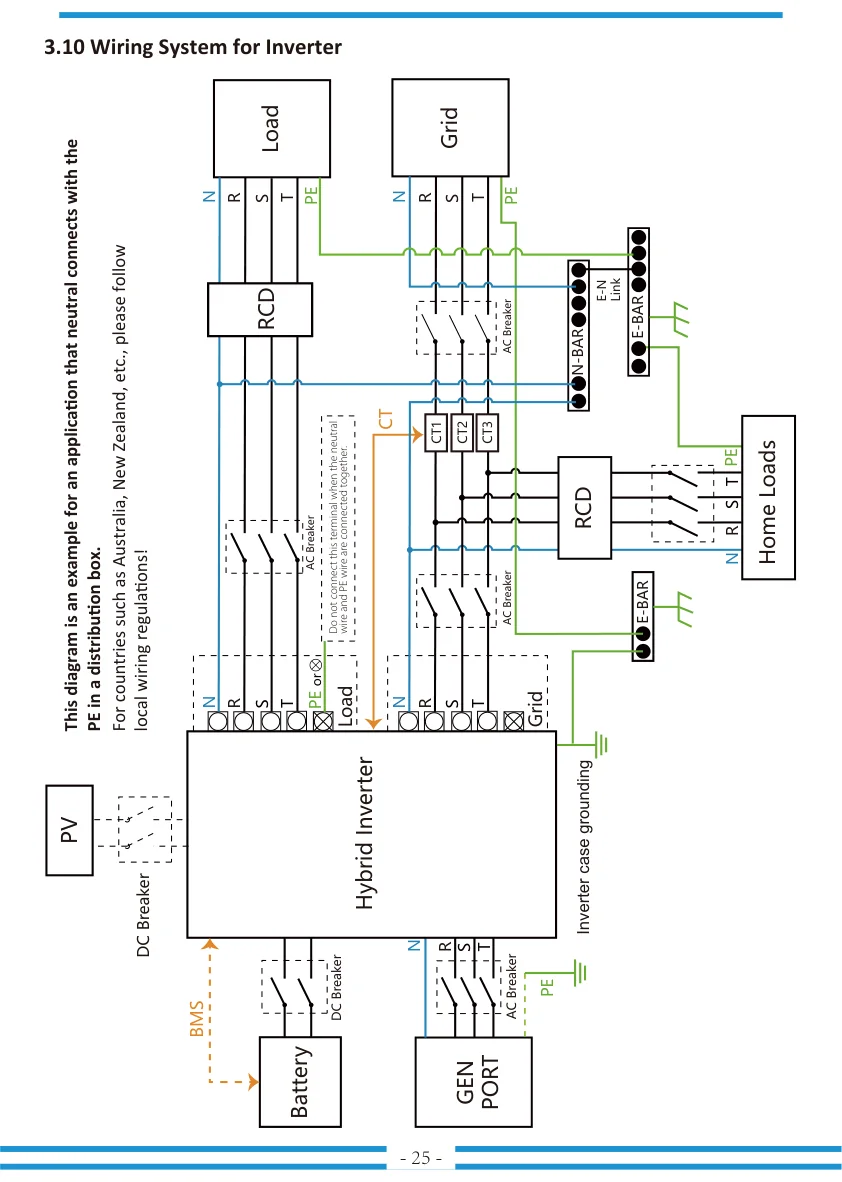

Установите отдельные AC-автоматы между инвертором и сетью и между инвертором и нагрузкой. Подключение — три фазы 220/380 — 230/400 В (3L+N+PE). Колодки помечены Grid, Load, GEN (каждая с L, N, PE). Не перепутайте вход (Grid) и выход (Load). Снятие изоляции ~10 мм, обязательно N и PE.
Установите отдельный DC-автомат между инвертором и панелями. Макс. напряжение PV 800 В, пуск 160 В, MPPT 200–650 В; 2 MPPT (строки 1+1, у 10/12K — 2+1). PV+ и PV− не соединять с шиной заземления; используйте УЗИП (защиту от перенапряжения).

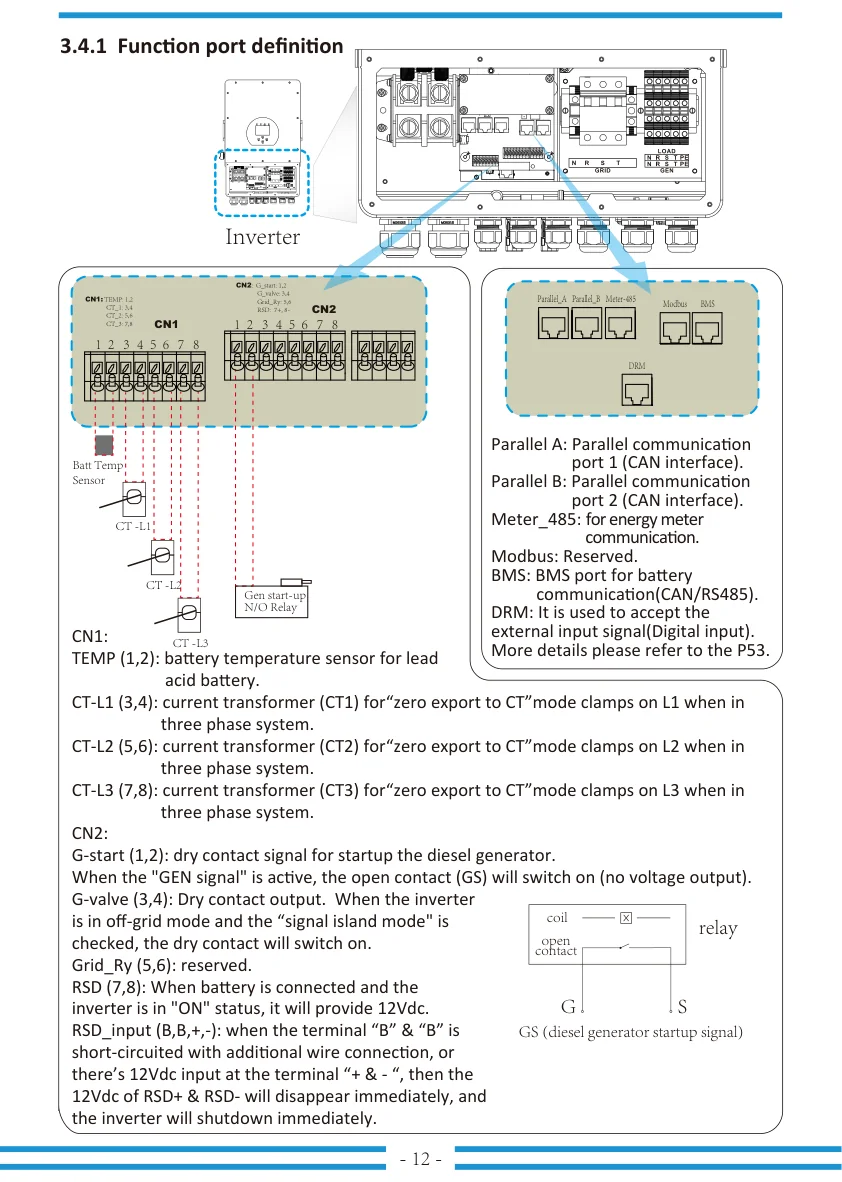

CT надевают на фазный провод сети (стрелка — в сторону инвертора). Внешний счётчик (CHNT, Eastron) — через порт RS485. Для трёхфазной системы CT ставится на каждую фазу.
Проводник PE (жёлто-зелёный) подключается к шине заземления на стороне сети; заземлите корпус инвертора, рамы панелей и корпус АКБ.
После установки и подключения АКБ нажмите кнопку On/Off на корпусе. Если АКБ нет, но есть PV или сеть, а кнопка выключена — дисплей светится (OFF); можно включить и выбрать «No battery» для работы без АКБ.
| Индикатор | Состояние | Значение |
|---|---|---|
| DC | Зелёный | Подключение PV в норме |
| AC | Зелёный | Подключение к сети в норме |
| Normal | Зелёный | Инвертор работает нормально |
| Alarm | Красный | Неисправность или предупреждение |
Кнопки: Esc — выход, Up — предыдущий пункт, Down — следующий, Enter — подтверждение.

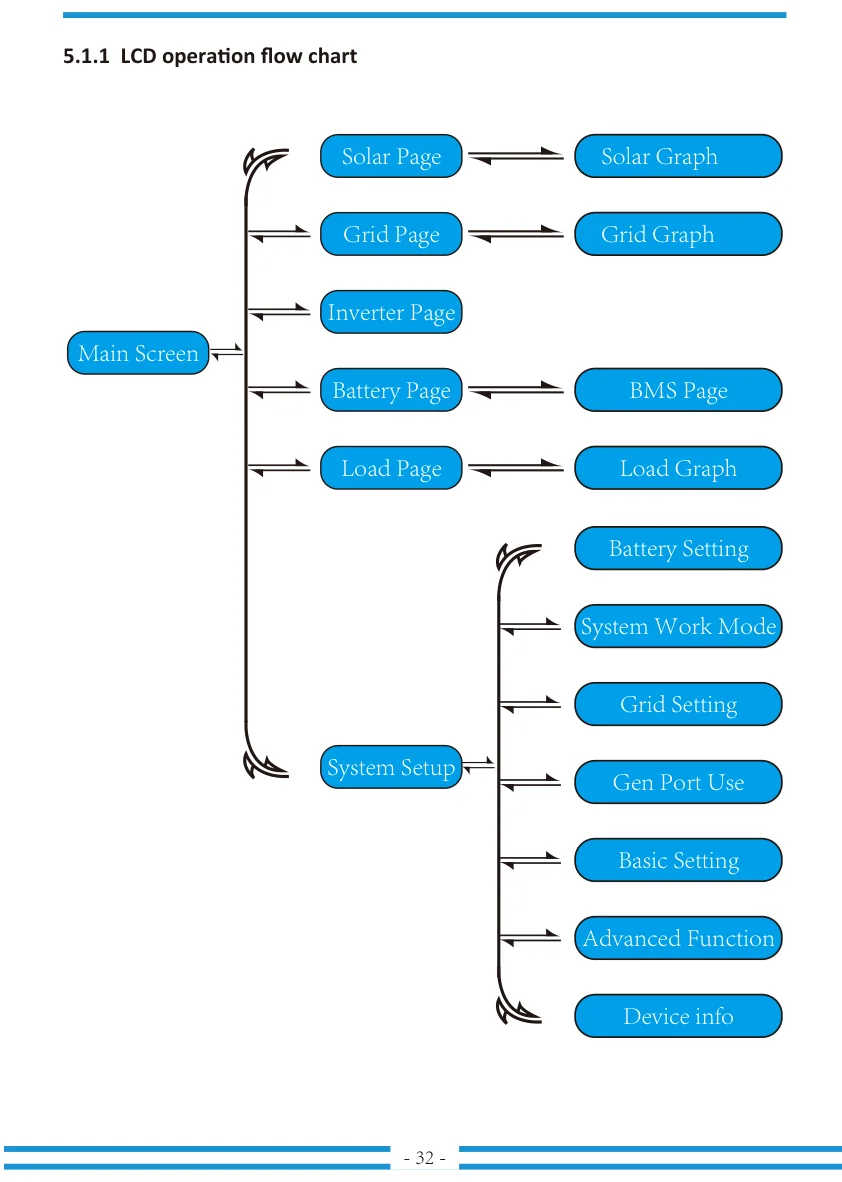

На главном экране — потоки мощности и состояние системы. Знаки мощности: PV и нагрузка всегда положительные; сеть отрицательная = продажа, положительная = потребление; АКБ отрицательная = заряд, положительная = разряд. Кнопка настроек открывает меню (Basic, Battery, Grid, System Work Mode, Generator port, Advanced, Device Info).
Дата/время, звук, авто-затемнение, 24-часовой формат. «Factory Reset» (пароль 9999), «Lock out all changes» (7777), пароль самопроверки по умолчанию 1234.

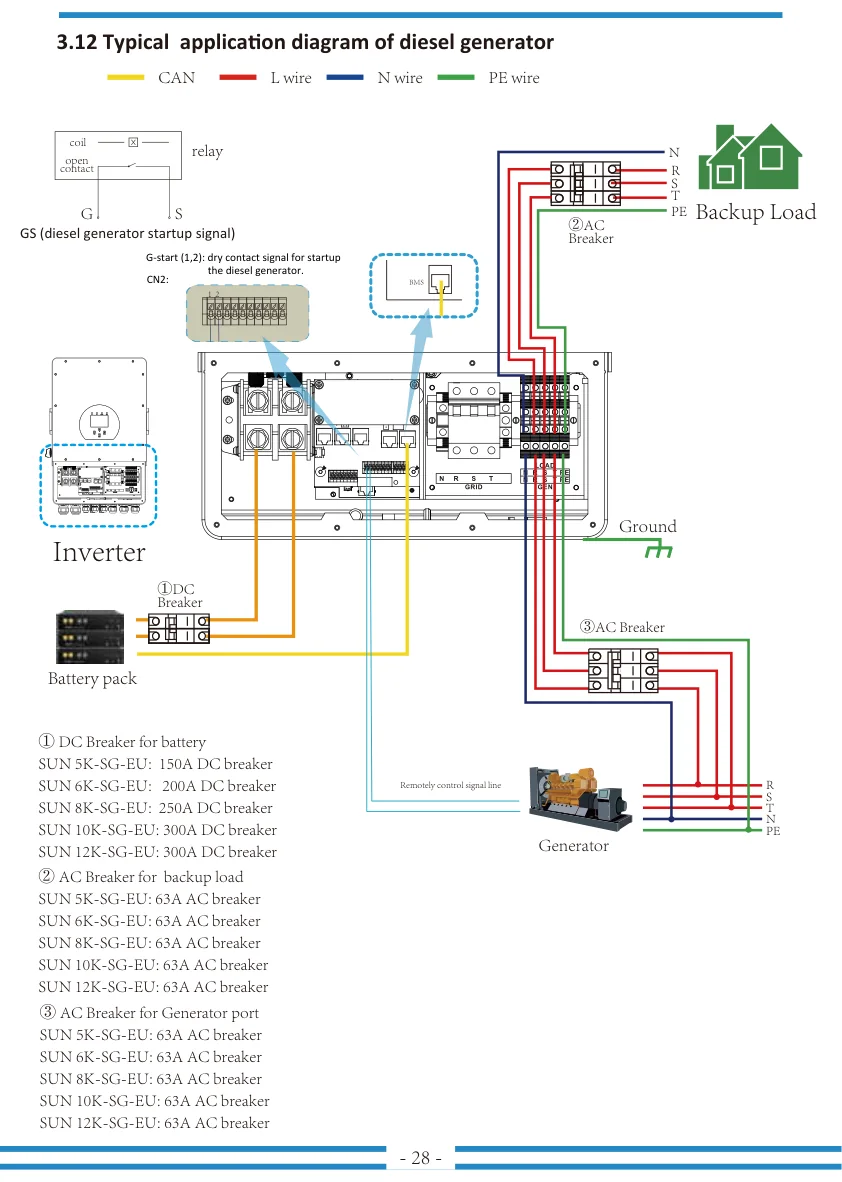

Приоритет источников питания нагрузки: 1) солнце (PV), далее АКБ или сеть (по настройкам), последний резерв — генератор. Сценарии: базовый (СЭС + АКБ + сеть), с генератором, с умной нагрузкой, AC-coupling с сетевым инвертором. Для трёхфазного инвертора нагрузка распределяется по фазам L1/L2/L3; допускается несимметрия фаз в пределах спецификации.
Если ошибка не исчезает после перезапуска — обратитесь к дилеру или в сервис, подготовив серийный номер, дату ввода в сеть, код ошибки и состояние индикаторов.
| Код | Описание | Решение |
|---|---|---|
| F01 | Переполюсовка входа PV (DC) | Проверьте полярность подключения панелей. Если ошибка осталась — обратитесь в сервис. |
| F07 | DC START Failure (не строится шина BUS) | Шина BUS не формируется от PV или АКБ. Перезапустите инвертор; если осталось — в сервис. |
| F13 | Working mode change (смена режима работы) | Появляется при смене типа/частоты сети или переходе в «No battery». Обычно исчезает сама; иначе выключите DC и AC, подождите 1 минуту, включите снова. |
| F15 | AC over current (сверхток AC, программный) | Проверьте, что мощность резервной и общей нагрузки в допустимых пределах. Перезапустите. |
| F16 | AC leakage current (ток утечки) | Проверьте заземление кабелей PV. Перезапустите систему 2–3 раза. Если осталось — в сервис. |
| F18 | AC over current (сверхток AC, аппаратный) | Проверьте, что мощность резервной и общей нагрузки в допустимых пределах. Перезапустите. |
| F20 | DC over current (сверхток DC, аппаратный) | Проверьте подключение PV и АКБ. В автономном режиме при большой пусковой нагрузке снизьте нагрузку. Выключите DC/AC на 1 минуту, включите. |
| F21 | Tz HV Overcurr (сверхток шины BUS) | Проверьте настройки тока PV и АКБ. Перезапустите 2–3 раза. Если осталось — в сервис. |
| F22 | Tz_Emerg_Stop (аварийный / дистанционный стоп) | Инвертор остановлен дистанционно или защитой. Обратитесь к установщику. |
| F23 | AC leakage current (ток утечки, переходный) | Проверьте заземление кабелей PV. Перезапустите 2–3 раза. Если осталось — в сервис. |
| F24 | DC insulation failure (низкое сопротивление изоляции PV) | Проверьте надёжность и правильность подключения PV; проверьте, что PE инвертора заземлён. |
| F26 | DC busbar unbalanced (разбаланс шины DC) | Подождите и проверьте норму. При большой разнице нагрузок фаз / токе утечки DC возможна F26. Перезапустите 2–3 раза. |
| F29 | Parallel CAN Bus fault | В параллели проверьте кабель связи и адреса инверторов. На старте F29 исчезает, когда все инверторы включены. |
| F34 | AC Overcurrent fault | Проверьте, что резервная нагрузка в допустимом диапазоне мощности. |
| F41 | Parallel system stop | Проверьте статус инверторов: если один в OFF, остальные могут сообщать F41. |
| F42 | AC line low voltage (низкое напряжение сети) | Проверьте напряжение AC и надёжность подключения кабелей сети. |
| F46 | Backup battery fault (ошибка резервной батареи) | Проверьте состояние каждой АКБ (напряжение/SOC/параметры) — они должны совпадать. Если осталось — в сервис. |
| F47 | AC over frequency (превышение частоты) | Проверьте частоту и подключение кабелей сети. |
| F48 | AC lower frequency (низкая частота) | Проверьте частоту и подключение кабелей сети. |
| F55 | DC busbar voltage high (высокое напряжение шины) | Проверьте напряжение АКБ и PV в допустимом диапазоне. |
| F56 | DC busbar voltage low (низкое напряжение АКБ) | Проверьте напряжение АКБ; при слишком низком — зарядите от PV или сети. |
| F58 | BMS communication fault (нет связи с BMS) | Проверьте связь инвертор↔АКБ. Можно отключить «BMS_Err_Stop» в меню. Если осталось — в сервис. |
| F62 | DRMs0 stop | Проверьте, активна ли функция DRM. Если после перезапуска не сбрасывается — в сервис. |
| F63 | ARC fault (дуговая защита) | Только для рынка США. Проверьте кабели PV и сбросьте ошибку. |
| F64 | Heat sink high temperature (перегрев радиатора) | Проверьте температуру среды; выключите инвертор на 10 минут и перезапустите. |
Коды приведены по таблице руководства Deye для серии SUN-5-12K-SG04LP3-EU. Полный справочник кодов Deye — на странице коды ошибок Deye.
Параметры по datasheet серии SUN-5-12K-SG04LP3-EU. Таблица прокручивается по горизонтали на узких экранах.
| Параметр | 5K | 6K | 8K | 10K | 12K |
|---|---|---|---|---|---|
| Вход АКБ | |||||
| Тип АКБ | Свинцово-кислотный или Li-Ion, 40–60 В, 1 вход | ||||
| Макс. ток заряда / разряда, А | 120 | 150 | 190 | 210 | 240 |
| Вход PV | |||||
| Макс. мощность PV, Вт | 7500 | 9000 | 12000 | 15000 | 18000 |
| Макс. доступная мощность PV, Вт | 10000 | 12000 | 16000 | 20000 | 24000 |
| Напряжение PV / MPPT, В | 550 (160–800); пуск 160; MPPT 200–650 (полн. нагрузка 350–650) | ||||
| Число MPPT / строк | 2 трекера (строки 1+1; у 10/12K — 2+1); ток 13+13 А (10K — 26+13) | ||||
| Выход AC (3 фазы, 3L+N+PE) | |||||
| Номин. мощность AC, Вт | 5000 | 6000 | 8000 | 10000 | 12000 |
| Макс. полная мощность, ВА | 5500 | 6600 | 8800 | 11000 | 13200 |
| Номин. ток вход/выход, А | 7,6/7,2 | 9,1/8,7 | 12,1/11,6 | 15,2/14,5 | 18,2/17,4 |
| Макс. ток вход/выход, А | 8,4/8 | 10/9,6 | 13,4/12,8 | 16,7/15,9 | 20/19,1 |
| Макс. ток несимметрии фаз, А | 11,4/10,9 | 13,6/13 | 18,2/17,4 | 22,7/21,7 | 27,3/26,1 |
| Напряжение / частота | 220/380 — 230/400 В; 50/60 Гц; пиковая (off-grid) 2× номинала 10 с | ||||
| КПД, защиты, общие данные | |||||
| КПД макс. / евро / MPPT | 97,6 % / 97,0 % / >99 % | ||||
| Защиты | Антиостровная, переполюсовка DC, контроль изоляции, RCD, защита от КЗ/сверхтока, AFCI (опц.); УЗИП TYPE II (DC и AC) | ||||
| Степень защиты / температура | IP65; −40…+60 °C (>45 °C снижение мощности); до 2000 м; 0–100 % | ||||
| Охлаждение / шум / связь | Интеллектуальное воздушное / ≤55 дБ / RS232, RS485, CAN; Wi-Fi/BLE/4G/LAN (опц.) | ||||
| Габариты / масса | 422 × 658 × 254 мм / 38 кг | ||||
| Гарантия | 5 лет (до 10 — см. гарантийную политику) | ||||
Значения приведены по datasheet производителя — сверяйтесь с маркировкой вашей конкретной модели.
